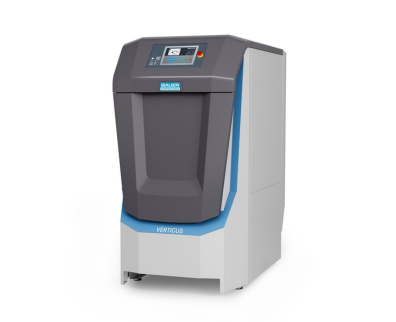

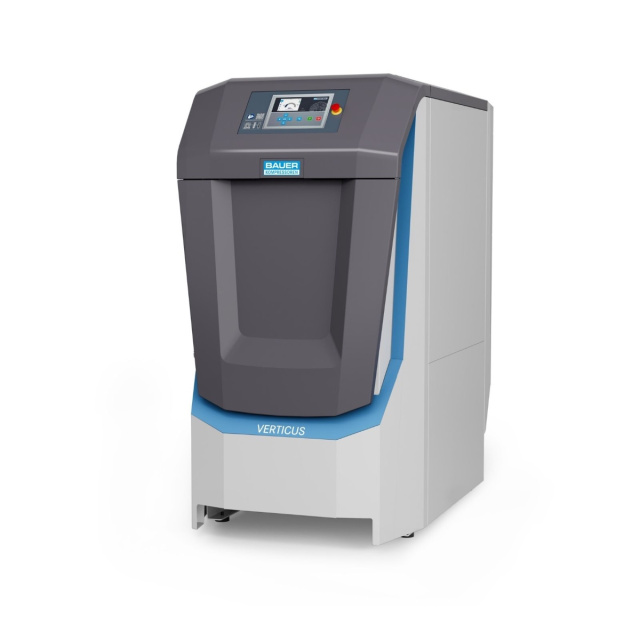

VERTICUS Baureihe (Argon)
Luftgekühlte Hochdruck-Kompressoren für Argon und Neon bis 350 bar
- 310-410 l/minÂ
- 90-350 barÂ
- 11 kW
Anfrage Produkt
- SKU
- VERTICUS-ar
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Engineering für Effizienz und Komfort
Die Kompressoranlage ist kompakt und ergonomisch aufgebaut und auf hohe Effizienz sowie zuverlässige Performance ausgelegt. Der optimierte Aufbau ermöglicht einfachen Wartungszugang und eine servicefreundliche Handhabung im täglichen Betrieb.
Höchste Dichtheit für Edelgas- und Prozessgas-Anwendungen
Gasdichte BAUER Industrie-Kompressoren für Helium und Argon erreichen Leckageraten unter 0,1 mbar·l/s. Dies ermöglicht äußerst verlustarme Prozessgas-Verdichtung und höchste Reinheit für stabile Prozesse – ideal für Laboranwendungen, Halbleiterfertigung und industrielle Edelgasanwendungen.
Technische Daten
Hochdruck Kompressor VERTICUS, 310 – 410 l/min, 90 – 350 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| VERTICUS | 90 – 230 bar | ||||||||||
| G 15.2-11-V | 370 | 22 | 12,9 | 230 | 3350 | 4 | 880 | 11 | 415 | 910 |
| VERTICUS | 90/200 – 350 bar | ||||||||||
| G 15.1-11-V-AR | 310 | 18,6 | 10,9 | 350 | 5100 | 4 | 880 | 11 | 415 | 910 |
| G 18.1-11-V | 410 | 24,6 | 14,5 | 350 | 5100 | 5 | 1100 | 11 | 420 | 925 |
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen, jeweils gültig für Argon.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die stationären Edelgaskompressoren der VERTICUS-Reihe verbinden bewährte BAUER-Kompressorblöcke mit modernster Technik. Speziell für Argon, Neon und andere Edelgase optimiert, reduzieren sie Gasverluste durch ein gasdichtes System mit Rückführung von Blowby-Gasen und Verlustgasen. Die ergonomisch gestaltete Bedienoberfläche, niedrige Drehzahlen sowie eine durchdachte Verdichterabstufung sorgen für hohe Effizienz und Bedienkomfort. Der VERTICUS erfüllt höchste Anforderungen an Leistung, Geräuschreduktion und Langlebigkeit – auch unter anspruchsvollen Betriebsbedingungen.
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.

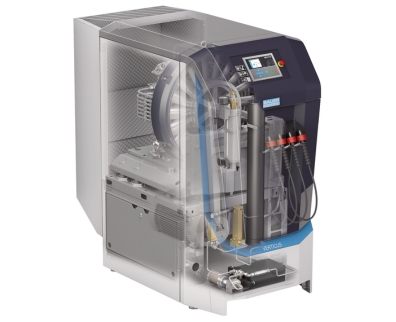

Anlagenkonzept
MINI-VERTICUS und VERTICUS der G-Baureihe sind speziell für die Verdichtung von Helium, Argon und anderen Edelgasen entwickelte Gaskompressoren. Die Kompressoren werden direkt mit der Umgebungsluft gekühlt, die erzeugte Wärme lässt sich gut und effizient abführen. Der kombinierte Ansaugpuffer- und Kondensatbehälter kann in Verbindung mit einem bauseitigen Gasballon frei neben der Kompressoranlage positioniert werden.
Kompressorblock
Unsere Kompressorblöcke basieren auf jahrzehntelanger Erfahrung und Entwicklung. Ein effektives Luftkühlsystem mit großen Kühlern und verrippten Zylindern sorgt für optimale Kühlung. Robuste Industrie-Wälzlager, Druckschmierung und Ölfeinstfilter minimieren den Verschleiß. Dynamisch gewuchtete Triebwerke ermöglichen einen ruhigen Lauf bei langen Wartungsintervallen.
B-DRAIN Kondensatautomatik
Die Kondensatautomatik B-DRAIN leitet das anfallende Wasser-Öl-Gemisch automatisch aus Zwischen- und Endabscheider ab. Magnetventile steuern den Ablauf einzeln und zuverlässig. Der sanfte, kontrollierte Kondensatablass reduziert Druckverluste, spart Energie und erhöht die Effizienz. Im Vergleich zu herkömmlichen Lösungen arbeitet B-DRAIN deutlich leiser.
Antrieb
Die Kraftübertragung erfolgt über einen wartungsarmen, selbstspannenden Keilriemenantrieb. Durch die integrierte Motorwippe ist ein Nachspannen nicht erforderlich. Ab Werk sind die Kompressoranlagen mit energieeffizienten Drehstrommotoren der Klasse IE3 ausgestattet, die einen zuverlässigen und wirtschaftlichen Betrieb gewährleisten.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
Super Silent-Version
Die Super Silent-Verkleidung reduziert den Schalldruckpegel der Kompressoranlage deutlich und ermöglicht den Anschluss eines Abluftschachts. Die effektive Schalldämmung sorgt für einen leiseren Betrieb und kann bei Bedarf auch nachträglich nachgerüstet werden.

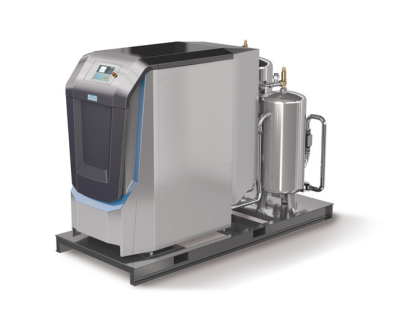

Komplettversion
Statt eines kombinierten Behälters ohne Grundrahmen werden zwei separate Ansaug- und Kondensatbehälter angeboten. Diese sind vollständig verrohrt und gemeinsam mit der Kompressoranlage auf einem Grundrahmen montiert – für eine kompakte und anschlussfertige Systemlösung.
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
Ölstandsüberwachung
Wird die Min-Markierung des Ölstands erreicht, erscheint eine Warnmeldung in der Steuerung. Diese Option ist besonders für den Dauerbetrieb empfehlenswert und erhöht die Betriebssicherheit der Kompressoranlage durch frühzeitige Information über kritische Füllstände.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit.
B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.
Filtersystem
Je nach Anlagentyp können die Kompressoren optional mit dem integrierbaren Aufbereitungssystem P 41, P 61 oder P 81 ausgestattet werden. Damit lassen sich reine Luft- und Gasqualitäten gemäß ISO 8573-1 zuverlässig erreichen.
Partikelfilter
In Kombination mit den Aufbereitungssystemen P 41, P 61 und P 81 ist optional ein integrierter Partikelfilter erhältlich.
B-SECURUS Filterüberwachung
Das B-SECURUS-System überwacht die Sättigung der Filterpatrone(n) durch Messung der Feuchte im Molekularsieb und zeigt rechtzeitig den nötigen Filterpatronenwechsel an – am Display oder in der Steuerung. Bei Sättigung erfolgt eine automatische Abschaltung der Anlage. Die B-SECURUS-Filterüberwachung ist nur in Verbindung mit den Filtersystemen P 41, P 61 oder P 81, sowie den externen BAUER Filtersystemen möglich.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
Abluftschacht
Für die Installation in Containern oder Betriebsräumen stehen zwei Abluftschachtvarianten zur Verfügung: ohne Lüftungsklappen zur vertikalen Ableitung der Kühlluft und mit Klappen für temperaturgesteuerte Abluftführung in den Raum oder ins Freie. Beide Varianten sind nur in Verbindung mit der Super Silent-Verkleidung an einen Abluftkanal anschließbar.
-
Downloads
-

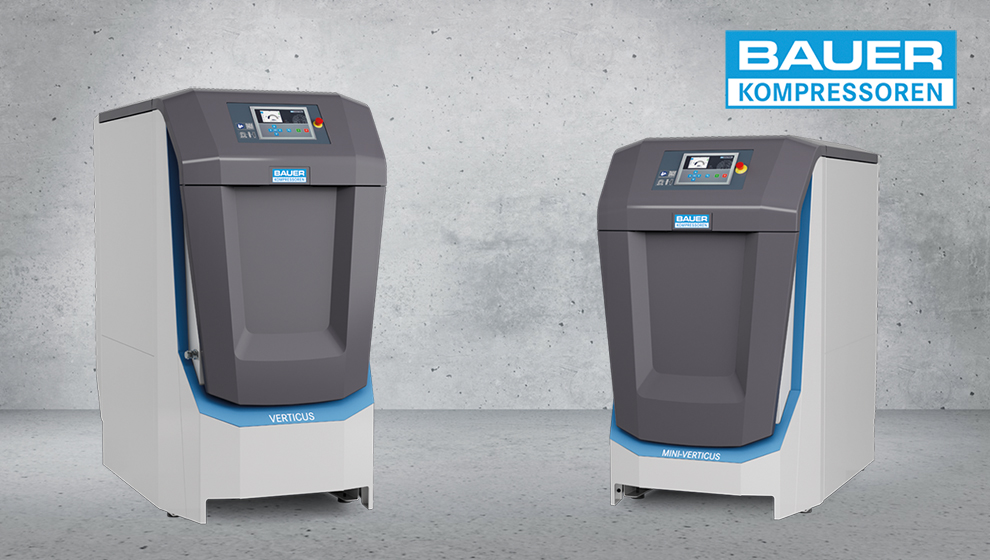

Produkt Video
MINI-VERTICUS & VERTICUS Industrie
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür wird der VERTICUS bei Argon eingesetzt?
Der VERTICUS ist ein luftgekühlter Hochdruckkompressor für industrielle Anwendungen und speziell für die Verdichtung von Argon und anderen Edelgasen wie Neon ausgelegt.
Welche Leistungsbereiche deckt der VERTICUS für Argon ab?
Diese BAUER G-Baureihe bietet Liefermengen bis 410 l/min und Betriebsdrücke bis 350 bar, abhängig von Modell und Prozessgas.
Wie wird der VERTICUS gesteuert und überwacht?
Der Kompressor ist mit der Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die sichere Überwachung der Betriebsparameter sowie die Anbindung an die B-CLOUD und B-APP.
Welchen Vorteil bietet die B-CLOUD?
Die B-CLOUD ermöglicht die digitale Überwachung des Kompressors. Betreiber haben stets Zugriff auf Betriebsdaten, was die Zustandsüberwachung und Wartungsplanung erleichtert.
Für welche Gase ist der VERTICUS geeignet?
Die G-Baureihe ist für die Verdichtung von Argon sowie weiteren Edelgasen wie Neon ausgelegt. Die Ausführung ist auf hohe Gasdichtheit und den effizienten Umgang mit diesen Gasen abgestimmt.
Wie wartungsfreundlich ist der VERTICUS?
Die Kompressoren sind wartungsarm konstruiert und auf lange Wartungsintervalle ausgelegt. Robuste Bauteile und der selbstspannende Keilriemenantrieb reduzieren den Serviceaufwand und die Stillstandszeiten.
Für welche industriellen Einsatzbereiche eignet sich der VERTICUS mit Argon besonders?
Der VERTICUS eignet sich für industrielle Anwendungen der Argonrückgewinnung, Edelgasabfüllung und Prozessgasversorgung, bei denen hohe Gasdichtheit und Effizienz wichtig sind.
Warum eignen sich die Kompressoren besonders für Argon?
Die Kompressoren der BAUER G-Reihe wurden speziell für den Betrieb mit Argon optimiert. Sie gewährleisten maximale Dichtheit, minimale Gasverluste und eine hohe Gasreinheit. Dadurch wird eine Leckagerate von weniger als 0,1 mbar l/s erreicht.
Wie unterscheiden sich MINI-VERTICUS und VERTICUS bei Argon?
MINI-VERTICUS und VERTICUS sind nahezu baugleich konstruiert. Der MINI-VERTICUS ist etwas kompakter und deckt kleinere Leistungsbereiche ab, während der VERTICUS höhere Leistungen sowohl in Fördermenge als auch Druck ermöglicht.

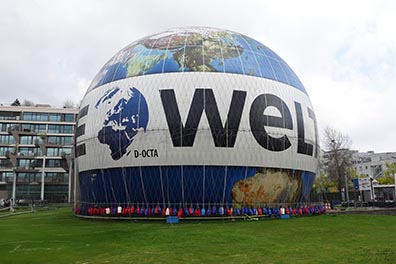

Der Weltballon in Berlin powered by BAUER
Er ist fast von jedem Punkt der Stadt aus zu sehen: Der „Weltballon", einer der größten Heliumballons der Welt, stellt seit Jahren DIE Attraktion im Zentrum Berlins dar.
mehr lesen

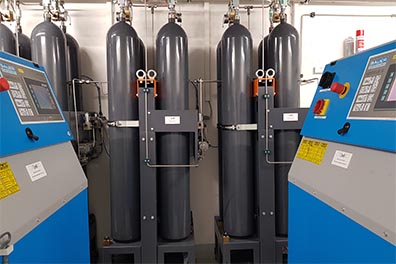

BAUER schützt vor Radioaktivität
Die Tübinger Universität setzt jetzt in ihrem Bereich Nuklearmedizin bei der Neutralisierung von radioaktiv kontaminierter Luft auf gasdichte Heliumverdichter von BAUER.
mehr lesen

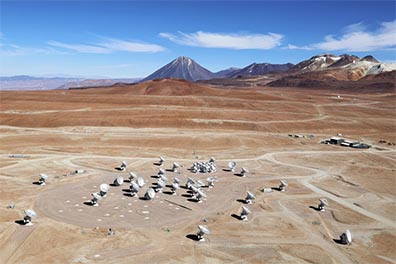

Ein Blick in fernen Welten - DAS ALMA RADIOTELESKOP
