PX-Filter
Koaleszenz- und Aktivkohlefilter für die Entfernung von Partikeln sowie Öltröpfchen und Aerosolen
- Betriebsdruck bis 420 bar
- Liefermenge bis 39.000 l/min
- Für statische und dynamische Anwendungen
Anfrage Produkt
- SKU
- PX-Filter
Auf Lager
Technische Daten
BAUER PX-Filter für Luft, Stickstoff, Helium, Heliox und Argon
| Typenbezeichnung | Max. Betriebsdruck | Max. Durchfluss bei Nenndruck, 20°C | Anschluss Gaseingang / Gasausgang | Gewicht ca. | |
|---|---|---|---|---|---|
| bar | l/min | m³/h | kg | ||
| 100 bar | |||||
| PX05/100 | 100 | 14000 | 840 | G⅜ | 7,9 |
| PX07/100 | 100 | 26000 | 1560 | G½ | 15,8 |
| PX10/100 | 100 | 39000 | 2340 | G¾ | 16,6 |
| 250 bar | |||||
| PX05/250 | 250 | 14000 | 840 | G⅜ | 7,9 |
| PX07/250 | 250 | 26000 | 1560 | G½ | 15,8 |
| PX10/250 | 250 | 39000 | 2340 | G¾ | 16,6 |
| 420 bar | |||||
| PX05/420 | 420 | 14000 | 840 | G⅜ | 7,9 |
| PX07/420 | 420 | 26000 | 1560 | G½ | 15,8 |
| PX10/420 | 420 | 39000 | 2340 | G¾ | 16,6 |
Hinweis: Die angegebenen Leistungsdaten unterliegen Korrekturfaktoren in Abhängigkeit von Betriebsdruck und Temperatur. Details entnehmen Sie bitte dem Datenblatt.
Filterelemente
| Typenbezeichnung | Filtertyp | Filtermaterial | ISO 8573:2010 Klasse | Restölgehalt ¹ | Partikelentfernung | ||
|---|---|---|---|---|---|---|---|
| Partikel | Wasser | Gesamtölgehalt | |||||
| P | Vorfilter | Borosilikat Mikrofaser | 3 | – | – | – | 99,9999% (1 µm) |
| M | Mikrofilter | Borosilikat Mikrofaser | 2 | – | – | < 0,1 mg/m³ ¹ | 99,9999% (0,1 µm) |
| F | Feinfilter | Borosilikat Mikrofaser | 1 | – | – | < 0,01 mg/m³ ¹ | 99,9999% (0,01 µm) |
| A | Aktivkohle | Borosilikat Mikrofaser, Aktivkohle | 1 | – | 1 ² | < 0,005 mg/m³ | – |
Max. zulässige Eingangskonzentrationen und Betriebsbedingungen siehe Datenblatt.
¹ Öldampf nicht berücksichtigt
² Filterelement „A“ mit Aktivkohleschicht: Zur Entfernung von geringen Mengen Öldampf
-
Details & Eigenschaften
Die Koaleszenz- und Aktivkohlefilter der PX-Reihe von BAUER KOMPRESSOREN wurden für die zuverlässige Entfernung von Partikeln, Öltröpfchen und Aerosolen aus Druckluft und Gasen entwickelt. Sie eignen sich für eine Vielzahl von Anwendungen mit Luft, Stickstoff, Helium, Argon und weiteren technischen Gasen.
Je nach Filtertyp und Kombination erreichen die PX-Filter Reinheitsklassen gemäß ISO 8573 bis Klasse 1 – ideal für höchste Anforderungen an Luft- oder Gasqualität. Die robusten Filterbehälter aus massivem Stahl sind für den Einsatz unter statischen wie auch dynamischen Bedingungen ausgelegt und überzeugen durch Langlebigkeit, Sicherheit und Performance.

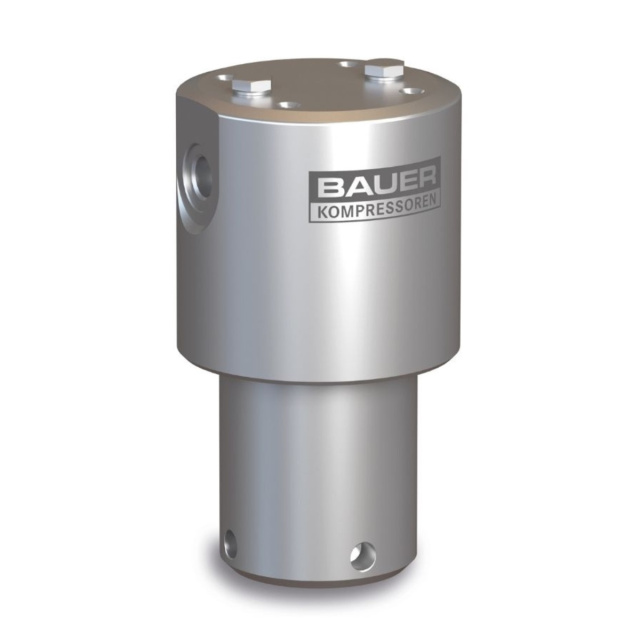

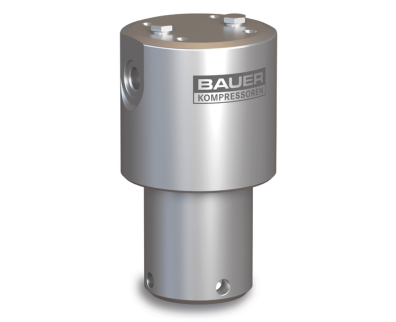

Filterbehälter
Die PX Filterbehälter überzeugen durch ihre robuste Konstruktion aus massivem Stahl und eignen sich ideal für statische und dynamische Anwendungen mit inerten Gasen. Für weitere Gase stehen flexible Lösungsmöglichkeiten zur Verfügung. Durchdacht ausgestattet mit Anschlüssen für Gas-Ein- und -Ausgang, Kondensatablass, Differenzdruckmanometer und Wandhalterung bieten sie maximale Funktionalität und einfache Integration. Die Behälter entsprechen der Richtlinie DGRL 2014/68/EU.

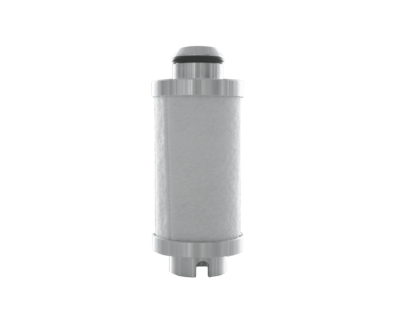

Filterelemente
Für jede Anforderung die passende Lösung: Unsere Filterelemente sind in mehreren Varianten mit unterschiedlichen Abscheidegraden erhältlich und lassen sich flexibel an Ihre Anwendung anpassen. Je nach gewünschter Luft- oder Gasqualität können mehrere Filterstufen kombiniert oder mit einem P-Filter- oder SECCANT-Aufbereitungssystem kombiniert werden. Für höchste Reinheit bei Entölung und Partikelentfernung erreichen unsere Filter Reinheitsklassen nach ISO 8573-1:2010 bis Klasse 1.
Optionen

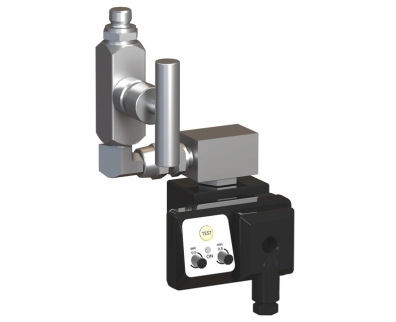

Kondensatautomatik
In Anwendungen mit hoher Luft- bzw. Gasfeuchtigkeit sorgt der automatische Kondensatablass für eine dauerhaft zuverlässige Funktion der PX-Filter. Das System entfernt das entstehende Kondensat in fest definierten Intervallen automatisch aus dem Filtergehäuse und leitet es in einen externen Behälter ab. Die Kondensatautomatik wird für Filtergehäuse mit P-, M- und F-Filterelementen empfohlen.
Bei Integration in ein BAUER-Kompressor- oder Filtersystem können die PX-Filtergehäuse direkt an das erweiterte automatische Kondensatsystem angeschlossen werden.

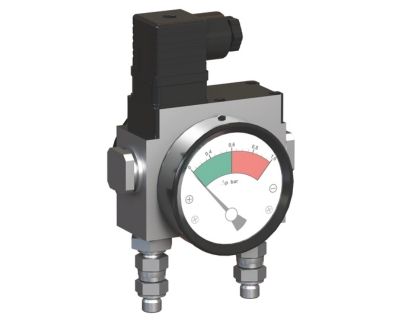

Differenzdruckmanometer
Zur Überwachung des Filterzustands kann der PX-Koaleszenzfilter mit einem Differenzdruckmanometer ausgestattet werden. Es zeigt den Druckverlust über das Filterelement an und signalisiert rechtzeitig den erforderlichen Wechsel. Optional ist ein Schaltkontakt integrierbar, der bei Erreichen eines definierten Grenzwerts ein Warnsignal an die Steuerung übermittelt – ideal für den automatisierten Betrieb.
Manueller Kondensatableiter
Bei Anwendungen mit sehr trockenen Gasen und minimalem Kondensatanfall kann die Ableitung über einen integrierten Kugelhahn erfolgen – eine praktische Lösung zur manuellen Entfernung des Kondensats aus dem Filtergehäuse.

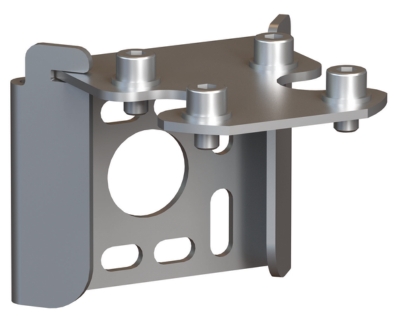

Wandhalterung
Für eine sichere und platzsparende Installation steht eine speziell entwickelte Wandhalterung für die PX-Filterreihe zur Verfügung. Die Halterung ermöglicht die einfache und stabile Befestigung des Filtergehäuses samt aller Anbauteile direkt an der Wand. So wird nicht nur der Aufbau übersichtlich und servicefreundlich gestaltet, sondern auch die Belastung von Rohrleitungen reduziert.
-
