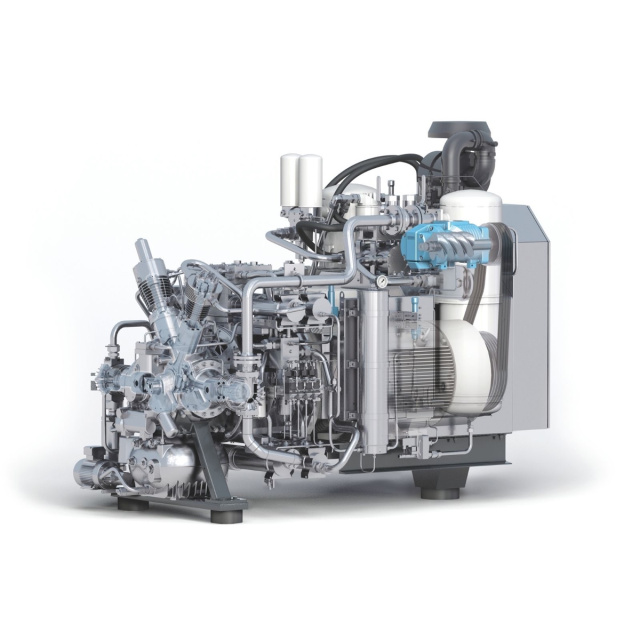

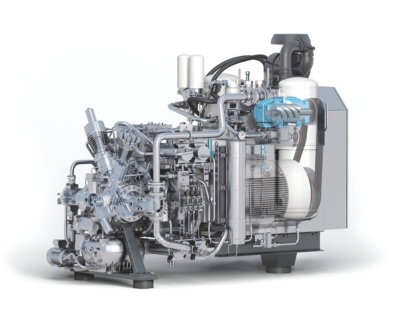

GIB26-SP Baureihe
Wassergekühlte Hochdruck-Kompressoren der GIB-SP Baureihe für Luft bis 520 bar
- 10400-15000 l/min
- 110-520 bar
- 250-315 kW
Anfrage Produkt
- SKU
- GIB26-SP
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Druckfestes und gasdichtes Kurbelgehäuse für Hochdruckbooster
Das bionisch geformte Kurbelgehäuse ist druckfest ausgelegt, vollständig gasdicht und für hohe Vordrücke geeignet. Es verhindert Leckagen, reduziert mechanische Belastungen und maximiert Lebensdauer und Betriebssicherheit für einen langlebigen, zuverlässigen Hochdruck-Boosterbetrieb.
Auslegung für extreme Umweltbedingungen
BAUER Kompressoren für Marine- und Offshore-Einsätze sind korrosionsgeschützt und für salzhaltige, raue Umgebungen optimiert. Sie liefern zuverlässige Leistung und hohe Langlebigkeit und sichern einen zuverlässigen Betrieb auch unter rauesten Bedingungen.
Technische Daten
Hochdruck Kompressor GIB 26-SP, 10400-15000 l/min, 110-520 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| GIB 26-SP Baureihe | 110 bar | ||||||||||
| GIB 26.7-SP-110 | 15000 | 900 | 530 | 110 | 1600 | 1+2 | 1485 | 315 | 4600 | 10200 |
| GIB 26-SP Baureihe | 365 bar | ||||||||||
| GIB 26.12-SP-365 | 10400 | 624 | 367 | 365 | 5300 | 1+4 | 1485 | 250 | 4400 | 9700 |
| GIB 26-SP Baureihe | 420 bar | ||||||||||
| GIB 26.12-SP-420 | 10400 | 624 | 367 | 420 | 6100 | 1+4 | 1485 | 250 | 4400 | 9700 |
| GIB 26-SP Baureihe | 520 bar | ||||||||||
| GIB 26.12-SP-520 | 10400 | 624 | 367 | 520 | 7540 | 1+4 | 1485 | 250 | 4400 | 9700 |
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die GIB-SP-Baureihe von BAUER KOMPRESSOREN kombiniert Schraubenkompressor und Hochdruckbooster in einem kompakten System für höchste Liefermengen und extreme Belastungen im Dauerbetrieb. Dank mehrstufiger Verdichtung und gezielter Wasserkühlung bleiben Verdichtungs- und Betriebstemperaturen niedrig, wodurch die Lebensdauer der Anlage verlängert und der Wartungsaufwand minimiert wird. Die wassergekühlte Konstruktion ermöglicht einen zuverlässigen Betrieb selbst unter schwierigsten Umgebungsbedingungen, während die serienmäßige Ausstattung mit Sanftanlauf und B-CONTROL III höchste Effizienz und Bedienkomfort gewährleistet. Die GIB-SP-Kompressoren sind besonders für industrielle Heavy-Duty-Anwendungen optimal geeignet.
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Anlagenkonzept
Die BAUER GIB SP Reihe ist eine kompakte Einheit aus Schraubenverdichter und Hochdruckbooster. Ein gemeinsamer Motor treibt über eine durchgehende Welle beide Module an. Im Vergleich zu konventionellen Anlagen mit getrennten Komponenten benötigt die integrierte Lösung nur eine Steuerung und einen Motor. Drei oder fünf Verdichterstufen sowie eine effiziente Wasserkühlung sorgen für niedrige Verdichtungs- und Betriebstemperaturen bei minimalem Platzbedarf.
Kompressorblock
Die Blockbaureihen BK 23 bis BK 52 verfügen über ein speziell geformtes Kurbelgehäuse zur gleichmäßigen Aufnahme der inneren Gaskräfte. Enge Fertigungstoleranzen und minimale Schadräume sichern hohe Energieeffizienz. Plasmanitrierte Zylinder, verchromte Kolbenringe und gehonte Oberflächen sorgen für geringe Reibung und lange Lebensdauer. Die unter dem Kurbelgehäuse angeflanschte Ölwanne reduziert den Ölverbrauch und ermöglicht Einbaulagen bis 30° in alle Richtungen.
Optionen
Überwachung von Druck und Temperatur
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
Vorschmierpumpe
Nach längeren Stillstandszeiten erfolgt die automatische Vorschmierung der Gleitlager. Die Ansteuerung dieser Funktion übernimmt die B-CONTROL Steuerung.
Kondensatsammelsystem 60 l
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld.
Plattenwärmetauscher-Set
Der Plattenwärmetauscher ermöglicht den Aufbau eines eigenen geschlossenen Kühlwasserkreislaufs für den Kompressor. Er ist besonders bei offenen Kühlsystemen mit Flusswasser, Seewasser oder offenen Kühltürmen erforderlich. Dadurch wird sichergestellt, dass der Kompressor mit Kühlwasser in gleichbleibend geeigneter Qualität betrieben werden kann.
Rückkühler-Set
Das Set enthält einen Luft-Wasser Wärmetauscher, der den Betrieb wassergekühlter Kompressoranlagen unabhängig von einer bauseitigen Wasserversorgung ermöglicht.
-
Downloads
-
Produkt Video

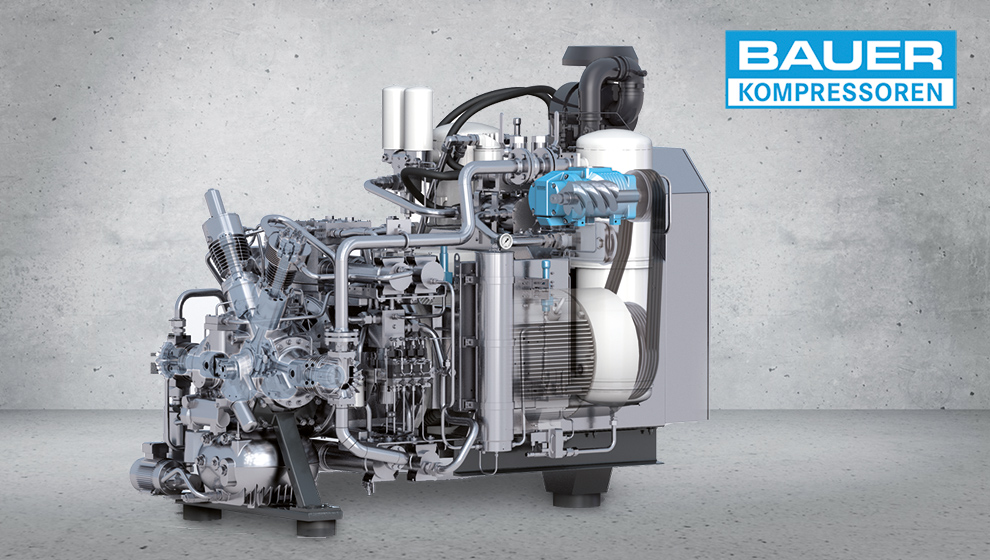

Die GIB 26 SP Baureihe
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür wird die GIB26-SP Baureihe eingesetzt?
Die GIB26-SP Baureihe wird für die industrielle Hochdruckverdichtung von Luft und Helium eingesetzt, wenn große Luft- bzw. Gasmengen zuverlässig auf Hochdruckniveau verdichtet und im Dauerbetrieb bereitgestellt werden müssen. Typische Einsatzbereiche sind Anwendungen in der Öl- und Gasindustrie, Pipeline-Prüfungen, Stickstoffversorgung, Windkanal-Anwendungen, Wasserkraftanlagen, Gasabfüllwerke sowie Pressen, beispielsweise in der Produktion von Laminat- oder Holzwerkstoffplatten.
Was ist das technische Konzept der GIB-SP Baureihe?
Die GIB-SP Baureihe kombiniert einen leistungsstarken Schraubenkompressor mit einem Hochdruckbooster in einer kompakten Einheit. Der Schraubenkompressor erzeugt den erforderlichen Vordruck, während der nachgeschaltete Hochdruckblock die Luft auf den gewünschten Enddruck verdichtet. Beide Verdichterstufen werden von einem gemeinsamen Motor angetrieben, wodurch eine besonders kompakte und effiziente Anlagenkonfiguration erreicht wird.
Welche Druckbereiche deckt die GIB26-SP Baureihe ab?
Die Hochdruckkompressoren der GIB-SP Baureihe erreichen Enddrücke im Bereich von etwa 100 bis 520 bar, abhängig von Ausführung und Anlagenkonfiguration.
Welche Liefermengen bietet die GIB26-SP Baureihe?
Die GIB26-SP Baureihe deckt Liefermengen von etwa 10.400 bis 15.000 Litern pro Minute ab. Damit eignet sich die Anlage besonders für industrielle Anwendungen mit hohem Liefermengenbedarf.
Für welche Gase ist die GIB26-SP Baureihe geeignet?
Die GIB-SP Baureihe ist speziell für die Verdichtung von Luft und Helium ausgelegt und für industrielle Anwendungen mit hohem Druck- und Leistungsbedarf konzipiert.
Wie werden die GIB26-SP Kompressoren gesteuert und überwacht?
Die Kompressoren der GIB26-SP Baureihe sind mit der Steuerung B-CONTROL III ausgestattet. Diese übernimmt die zuverlässige Steuerung und Überwachung aller relevanten Betriebsparameter. Dank zahlreicher Schnittstellen lässt sich die Steuerung flexibel in bestehende Anlagen- und Leitsysteme integrieren. Betriebszustände, Meldungen und Störungen werden übersichtlich dargestellt und unterstützen einen sicheren und effizienten Anlagenbetrieb.
Welche Vorteile bietet die Wasserkühlung der GIB26-SP gegenüber luftgekühlten Kompressoren?
Die Wasserkühlung ermöglicht eine gezielte und effiziente Wärmeabfuhr am Verdichterblock sowie an Zwischen- und Nachkühlern. Dadurch wird die thermische Belastung der Bauteile reduziert, was zu geringerer mechanischer Beanspruchung, längeren Standzeiten und einer erhöhten Betriebssicherheit sowie Lebensdauer führt. Zusätzlich ist nur eine geringe Raumlüftung zur Abführung der Motor- und Restwärme erforderlich.
Wie wartungsfreundlich ist die GIB26-SP Baureihe?
Die robuste Bauweise, die effiziente Kühlung und das integrierte Schraube-Booster-Konzept reduzieren Wartungsaufwand und Stillstandzeiten. Gleichzeitig ermöglichen sie lange Wartungsintervalle und eine hohe Anlagenverfügbarkeit.
