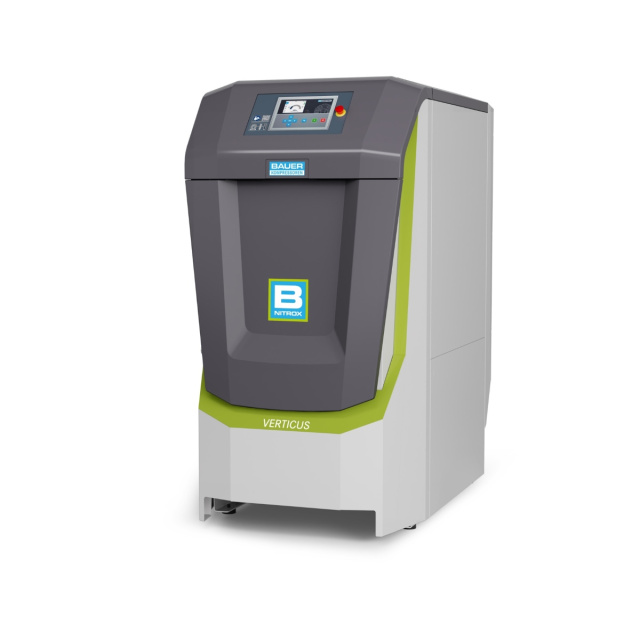

VERTICUS-OX
Stationäre 450 l/min Anlage für Nitroxanwendungen bis 330 bar
- 450 l/min
- 225 – 330 bar
- Elektromotor
- Nitrox bis zu 40 %
Anfrage Produkt
- SKU
- VERTICUS-OX
Auf Lager
Qualität & Innovation
Nitroxfähig bis 300 bar
Die Anlage ist für Nitrox bis 300 bar ausgelegt und verfügt über eine TÜV-geprüfte OX-Konfiguration, die maximale Sicherheit sowie leistungsstarke, nitroxoptimierte Technik für den professionellen Einsatz gewährleistet.
B-CLOUD mit B-CONTROL MICRO
In Kombination mit der mehrsprachigen B-CONTROL MICRO ermöglicht B-CLOUD eine marktführende Online-Überwachung mit Echtzeit-Transparenz über Betriebs-, Status- und Wartungsdaten für maximale Kontrolle und Betriebssicherheit.
B-DETECTION PLUS i (optional)
B-DETECTION PLUS i überwacht und dokumentiert kontinuierlich alle DIN EN 12021:2014-relevanten Gase und sorgt bei Abweichungen durch automatische Abschaltung. Gemeinsam mit der revisionssicheren Cloud-Dokumentation bietet die B-DETECTION PLUS i maximale Sicherheit und regulatorische Nachvollziehbarkeit.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
Premium-Qualität
BAUER Atemluft-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter härtesten Bedingungen.
Technische Daten
VERTICUS-OX, Nitrox Hochdruckkompressor, bis 300 bar, 450 l/min
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. | Anzahl der Verdichterstufen | Drehzahl ca. | Motorleistung | Filtersystem | Gewicht netto | Maße (L x B x H) ² |
|---|---|---|---|---|---|---|---|---|
| l/min | bar | U/min | kW | ca. kg | cm | |||
| V 450-OX | 450 | 330 | 4 | 1320 | 11 | P 61 | 402 | 120 × 79 × 153 |
¹ Gemessen mittels Flaschenfüllung von 0 bis 200 bar (von 0 bis 3000 psi), ±5 %
² Maße bei Super-Silent Ausführung: 154 × 81 × 153 cm
-
Details & Eigenschaften
Mit Baumusterprüfung für den Betrieb mit bis zu 40 % Sauerstoffanteil ist der VERTICUS-OX ideal für professionelle Nitrox-Anwendungen. Die Kompressorsteuerung mit Temperaturüberwachung im Endabscheider und in der Kühlluft sorgt für höchste Betriebssicherheit. Ein integrierter Kondensatbehälter mit 40 % mehr Volumen reduziert Wartungsaufwand. Die verbesserte Schwingrahmenkonstruktion und die Super Silent-Verkleidung sorgen für einen besonders leisen Betrieb. Ergonomisch angeordnet, modular erweiterbar und perfekt abgestimmt auf BAUER Blending- und Membransysteme ist der VERTICUS-OX die zuverlässige Lösung für Nitrox bis 40 %.

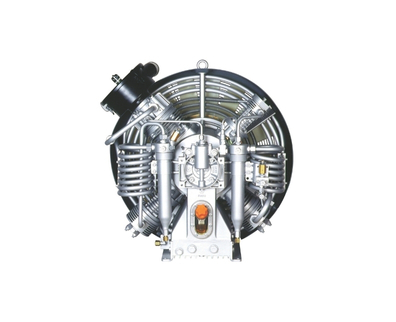

Kompressorblock
Unsere Kompressorblöcke basieren auf jahrzehntelanger Erfahrung und Entwicklung. Ein effektives Luftkühlsystem mit großen Kühlern und verrippten Zylindern sorgt für optimale Kühlung. Robuste Industrie-Wälzlager, Druckschmierung und Ölfeinstfilter minimieren den Verschleiß. Dynamisch gewuchtete Triebwerke ermöglichen einen ruhigen Lauf bei langen Wartungsintervallen.
Filtersystem P 61
Das P 61 Filtersystem mit Öl- und Wasserabscheider sowie Druckhalterückschlagventil sorgt bei Verwendung originaler BAUER Filterpatronen für zuverlässige Atemluft nach DIN EN 12021:2014 ¹ . Ein baumustergeprüftes, verplombtes Enddrucksicherheitsventil garantiert hohe Betriebssicherheit. Die aufbereitbare Luftmenge beträgt 2.400 m³. ¹ Gilt bei sachgemäßer Wartung, Aufstellung nach Betreiberhandbuch und Nutzung des BAUER B-AEROGUARD, wenn die CO₂-Konzentration die Normwerte übersteigt
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.
Temperaturüberwachung im Endabscheider und der Kühlluft
Alle BAUER B-NITROX Kompressoren sind zur Sicherstellung eines sicheren Betriebs mit Temperatursensoren zur Überwachung der Kühlluft und des Endabscheiders ausgestattet. Die Sensorik gewährleistet die zuverlässige Kontrolle der vorgeschriebenen Betriebstemperaturen.
B-DRAIN Kondensatautomatik
Die Kondensatautomatik B-DRAIN leitet das anfallende Wasser-Öl-Gemisch automatisch aus Zwischen- und Endabscheider ab. Magnetventile steuern den Ablauf einzeln und zuverlässig. Der sanfte, kontrollierte Kondensatablass reduziert Druckverluste, spart Energie und erhöht die Effizienz. Im Vergleich zu herkömmlichen Lösungen arbeitet B-DRAIN deutlich leiser.
Motorwippe
Dank der integrierten Motorwippe mit Keilriemenspanner ist kein Nachspannen des Keilriemens mehr erforderlich.
Anschluss für externe Ansaugeinrichtung
Beim Füllen von Atemluftzylindern ist die Qualität der verdichteten Luft abhängig von der Qualität der angesaugten Umgebungsluft. Insbesondere dann, wenn im Aufstellungsraum des Kompressors Abgase (CO) und Abluft von anderen Anlagen auftreten können, muss reine Frischluft von außen angesaugt werden. Für diesen Fall wird ein Anschluss für eine externe Ansaugleitung vorgesehen.
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
Super Silent-Version
Die Super Silent-Verkleidung reduziert den Schalldruckpegel der Kompressoranlage deutlich und ermöglicht den Anschluss eines Abluftschachts. Die effektive Schalldämmung sorgt für einen leiseren Betrieb und kann bei Bedarf auch nachträglich nachgerüstet werden.
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Filtersystem P 81
Das P 81 Filtersystem mit Öl- und Wasserabscheider sowie Druckhalterückschlagventil ermöglicht bei Verwendung originaler BAUER Filterpatronen eine zuverlässige Atemluftaufbereitung nach DIN EN 12021:2014 ¹ . Ein verplombtes Sicherheitsventil sorgt für hohe Betriebssicherheit. Die aufbereitbare Luftmenge beträgt 5.200 m³. ¹ Bei sachgemäßer Wartung und Verwendung des B-AEROGUARD bei erhöhtem CO₂-Gehalt.
Integriertes Gasmesssystem B-DETECTION PLUS i
Das integrierte B-DETECTION PLUS Gasmesssystem überwacht Atemluft und Nitrox gemäß DIN EN 12021:2014 in Echtzeit. Es misst CO, CO₂, O₂, Feuchte und VOCs und schützt durch automatische Abschaltung bei Grenzwertüberschreitungen. Die CO Ping-Test-Funktion prüft Sensoren vor Start. Mit B-CLOUD sind digitale Dokumentation und Remotezugriff möglich. Optional kann kontaminierte Luft automatisch ins Freie geleitet werden.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit. Wenn sich der Zustand Ihrer Kompressoranlage verändert, informiert Sie die B-CLOUD bzw. B-APP sofort – bequem per E-Mail oder Push-Nachricht direkt auf Ihr Smartphone.
B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.
B-SECURUS Filterüberwachung
Das B-SECURUS-System überwacht die Sättigung der Filterpatrone(n) durch Messung der Feuchte im Molekularsieb und zeigt rechtzeitig den nötigen Filterpatronenwechsel an – am Display oder in der Steuerung. Bei Sättigung erfolgt eine automatische Abschaltung der Anlage. Die B-SECURUS-Filterüberwachung ist nur in Verbindung mit den Filtersystemen P 41, P 61 oder P 81, sowie den externen BAUER Filtersystemen möglich.
Ölstandsüberwachung
Wird die Min-Markierung des Ölstands erreicht, erscheint eine Warnmeldung in der Steuerung. Diese Option ist besonders für den Dauerbetrieb empfehlenswert und erhöht die Betriebssicherheit der Kompressoranlage durch frühzeitige Information über kritische Füllstände.
Zwischendruckmanometer
Die Zwischendruckmanometer zeigen den Betriebsdruck der einzelnen Verdichterstufen an. Durch diese Druckinformation lässt sich die Dichtheit der jeweiligen Einlass- und Auslassventile der Stufen überprüfen, um mögliche Fehlerquelle schnell zu erkennen. Die Zwischendruckmanometer sind im Kompressorgehäuse montiert. Zusätzlicher Zwischenabscheider nach der 1. Stufe
Für den Betrieb in feuchter Umgebungsluft, z. B. in tropischen Regionen oder bei feuchten Gasen, wird ein Abscheider nach der ersten Verdichterstufe empfohlen. Er leitet die erhöhte Kondensatmenge zuverlässig ab und minimiert den Eintrag in das Kompressoröl.
Fülleinrichtung 4 × 200 bar / 4 × 300 bar
Die Fülleinrichtung besteht aus vier flexiblen UNIMAM-Hochdruckfüllschläuchen mit je einem Füllventil für 200 oder 300 bar. Ein integriertes Enddruckmanometer ermöglicht das einfache Ablesen des Enddrucks.
Abluftschacht
Für die Installation in Containern oder Betriebsräumen stehen zwei Abluftschachtvarianten zur Verfügung: ohne Lüftungsklappen zur vertikalen Ableitung der Kühlluft und mit Klappen für temperaturgesteuerte Abluftführung in den Raum oder ins Freie. Beide Varianten sind nur in Verbindung mit der Super Silent-Verkleidung an einen Abluftkanal anschließbar.
Kondensatsammelsystem 60 l
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld. -
Downloads
-
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für Atemluft-Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern und Aufbereitungssystemen über Regenerationstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Atemluft ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hochdruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung, unterstützt durch ein globales Service-Netzwerk.
Wofür wird der VERTICUS-OX eingesetzt?
Der VERTICUS-OX ist ein Hochdruckkompressor zur sicheren Verdichtung sauerstoffangereicherter Gasgemische für Nitrox-Anwendungen. Er wurde für anspruchsvolle Einsatzbedingungen entwickelt, in denen maximale Betriebssicherheit erforderlich sind.
Welche Leistungsbereiche deckt der VERTICUS-OX ab?
Der VERTICUS-OX ist für Enddrücke von bis zu 330 bar ausgelegt. Er erreicht Liefermengen von bis zu 450 l/min. Damit eignet er sich bestens für die sichere Verdichtung von Nitrox.
Wie wartungsfreundlich ist der VERTICUS-OX?
Der VERTICUS-OX ist auf einen wartungsarmen Betrieb ausgelegt. Die robuste Konstruktion und gut zugängliche Komponenten tragen zu einer hohen Betriebssicherheit und niedrigen Servicekosten bei.
Wie ist der VERTICUS-OX auf Nitrox-Anwendungen ausgelegt?
Der VERTICUS-OX ist nitroxoptimiert ausgeführt. Materialien, Komponenten und Fertigungsprozesse sind auf den sicheren Betrieb mit Nitrox ausgelegt.
Wie wird der VERTICUS-OX gesteuert und überwacht?
Der VERTICUS-OX ist mit der modernen Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die kontinuierliche Überwachung aller relevanten Betriebsparameter sowie die Anbindung an die B-CLOUD und die B-APP.
Welchen Vorteil bietet die B-CLOUD?
Die B-CLOUD ermöglicht eine zentrale digitale Überwachung der Hochdruckanlage. Betriebsdaten, Zustände und Meldungen können in Echtzeit abgerufen werden und unterstützen eine zustandsorientierte Wartung sowie eine hohe Anlagenverfügbarkeit.
