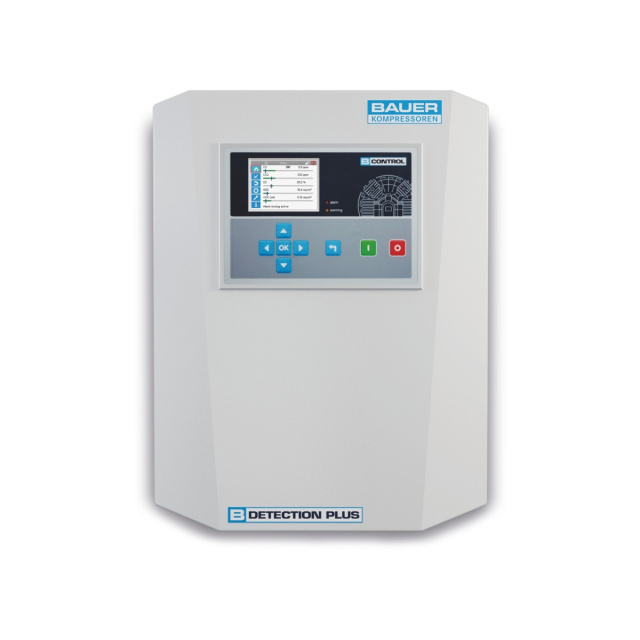

B-DETECTION PLUS i und s
Kontinuierliches Online-Gasmesssystem für Atemluft- und Nitroxanwendungen bis 420 bar
- misst CO, CO₂, O₂, absolute Feuchte, VOCs
- bis zu 450 bar
- Atemluft und Nitrox
Anfrage Produkt
- SKU
- B-DETECTIONPLUSiunds
Auf Lager
Qualität & Innovation
Kontinuierliche, vollautomatische Echtzeit-Überwachung der Atemluft
B-DETECTION PLUS s und i messen kontinuierlich CO, CO₂, O₂, VOC und Feuchtigkeit in Ansaug-, Umgebungs- und Flaschenluft, und gewährleisten durch automatische Abschaltung sowie revisionssichere Cloud-Dokumentation jederzeit nachweislich sichere, normkonforme Atemluftqualität und maximale regulatorische Nachvollziehbarkeit.
Normkonform und individuell einstellbar
Das System erfüllt die Anforderungen der DIN EN 12021 oder anderer gewünschter Normen, mit einstellbaren Grenzwerten und automatischer Abschaltung bei Überschreitung für jederzeit gewährte Sicherheit.
B-CLOUD-Anbindung und Datenlogging
Alle Messwerte werden in Echtzeit über die CLOUD übertragen, geloggt und exportiert, was Rechtssicherheit und transparente Live-Werte für Endkunden gewährleistet.
Wartungsoptimiert und benutzerfreundlich
Mit automatischem Prüfgastest, regelmäßigen Sensortests, Spülventil gegen kurzfristige Verschmutzungen und einfacher Kalibrierung vor Ort bietet das System maximale Sicherheit bei minimalem Wartungsaufwand.
Technische Daten
B-DETECTION PLUS i und s: Online Atemluft- und Gasmesssystem
| MESSWERTE | |
|---|---|
| Kohlendioxid (CO2), Kohlenmonoxid (CO), Sauerstoff (O2),absolute Feuchte ¹, VOCs ¹ | |
| SYSTEMGRENZEN | |
| Maximaler Systemdruck | 450 bar (höhere Drücke auf Anfrage) |
| Maximal zulässige Liefermenge Kompressor | Max. 850 l/min (höhere Liefermengen auf Anfrage) |
| Zulässige Betriebstemperatur | +5°C... +45°C |
| MESSPRINZIP | |
| CO2 | Nichtdispersive Infrarotspektroskopie (NDIR) |
| CO, O2 | elektrochemisch |
| Absolute Feuchte | über Taupunkt |
| VOC (Restöl) | Photoionisationsdetektor (PID) |
| MESSGRÖSSEN UND MESSGENAUIGKEIT ² | |
| CO2 | 0... 2.000 ppm ± 2,5 % des Messbereichendwerts |
| CO | 0 … 25 ppm ± 2 % des Messbereichendwerts |
| O2 | 0 % - 40 % ± 1 % des Messbereichendwerts |
| Taupunkt | -70…+60°C bzw. 10 ... 40.000 ppm ± 2°C bzw. 1 ppm + 20% des Anzeigewerts |
| VOC (Restöl) | 0 … 1 ppm (bezogen auf Kalibriergas Isobuten) |
| WEITERE TECHNISCHE DATEN | |
| Betriebsspannung | integriert: 24 VDC; stand-alone; 100-250 VAC, 50/60 Hz |
| Durchfluss | 0,5 ... 1,5 l/min |
| Gewicht | integriert: 2 kg; stand-alone: 7,1 kg |
| Abmessungen B × H × T [mm] (mit Anschlüssen) | integriert: 222 × 298 × 85; stand-alone: 462 x 369 x 184 |
¹ VOCs = Volatile organic compounds (flüchtige organische Verbindungen)
²Genauigkeit gültig bei max. +/- 10°C Abweichung von Kalibriertemperatur.
-
Details & Eigenschaften
Das Online-Gasmesssystem B-DETECTION PLUS i und s überwacht kontinuierlich die Atemluftqualität gemäß DIN EN 12021:2014. CO, CO₂, O₂ sowie optional Feuchte und Restöl (VOC1) werden zuverlässig gemessen – direkt im Zylinder oder in der Ansaugluft. Bei Grenzwertüberschreitungen erfolgt eine automatische Warnung oder Abschaltung. Mit reduziertem Kalibrieraufwand, neuem CO-Ping-Test und kürzeren Reaktionszeiten setzt die neue Generation Maßstäbe in Sicherheit und Effizienz. Beide Varianten sind B-CLOUD ready – für vollständige Transparenz in Echtzeit.
- RECHTSSICHERHEIT: Bei Überschreitung mindestens eines Grenzwertes schaltet der Kompressor, wenn so eingestellt, automatisch ab. Zudem erfolgt ein Lifecheck der Sensoren vor jedem Einschalten. So gelangt zu jeder Zeit nur saubere Luft in Ihre Atemluftzylinder. Alle Messwerte können mit der B-CONTROL MICRO geloggt und via SD-Karte als Excel File exportiert werden, so genießen Sie als Betreiber hohe Rechtssicherheit
- PLUG AND PLAY: Integriert ab Werk oder als stand-alone Version zur Nachrüstung: Durch die vollausgestattete B-DETECTION AIRBOX ist auch das notwendige Zubehör in einem Gehäuse integriert und kann einfach und schnell bei bestehenden Anlagen nachgerüstet werden.
- SERVICEFREUNDLICHKEIT: Bei der integrierten B-DETECTION PLUS i ist zudem unter der Frontblende ein Anschluss für einen schnellen Systemtest vorgesehen. Mit einem Handgriff ist die Frontblende geöffnet, um das Testgas über den vorgesehenen Anschluss einzubringen.
- Nachrüstbar an jedem BAUER Kompressor
- PureAir/PureAir GOLD Zertifizierung möglich
¹ Feuchte- und Restölmessung (VOC) optional. Restölmessung nur auf Basis der flüchtigen Kohlenwasserstoffe (VOCs). Sensorkalibrierung auf Isobutenbasis.
Optionen

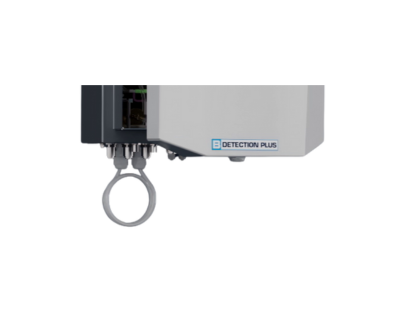

Befeuchtungsstrecke
Elektrochemische Sensoren (CO und O2) benötigen eine spezielle Gasqualität bezüglich Feuchte, Druck und Temperatur, um eine optimale Funktion und lange Lebensdauer zu gewährleisten. Bei besonders trockener Luft, wie sie z.B. vom Kompressor kommt, kann die Lebensdauer der Sensoren erheblich sinken, sofern sich diese nicht regelmäßig regenerieren können. BAUER empfiehlt deshalb die Verwendung der Befeuchtungsstrecke bei Verwendung des B-DETECTION im Dauerbetrieb (Laufzeit > 1 Stunde am Stück), um eine optimale Lebensdauer der Sensoren zu ermöglichen.
Umgebungsluftpumpe

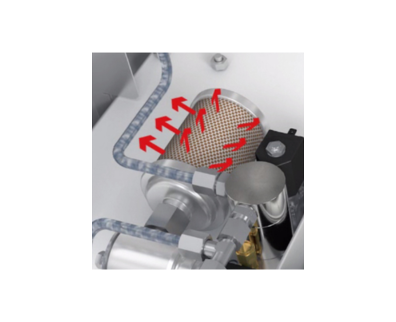

Die Entlüftungseinrichtung dient der automatischen Spülung von Kompressoranlagen durch die Ableitung der Druckluft in die Umgebung. Das Automatische Spülventil kann optional in die B-DETECTION AIRBOX integriert werden. Wenn, während der Startphase des Kompressors, oder auch während des Kompressorbetriebs zu Grenzwertüberschreitungen der Gasmesswerte kommt, wird die Abschaltung des Kompressors durch das B-DETECTION PLUS unterdrückt und die Druckluft über ein Bypassventil mit Schalldämpfer für eine bestimmte Zeitspanne in die Umgebung geleitet. Sollte sich nach Ablauf der definierten Zeitspanne keine Besserung der Luftwerte einstellen, wird erst dann der Kompressor abgeschaltet. Besonders empfohlen bei vollautomatischem Anlagenbetrieb. Automatisches Spülventil
Die Abfülleinrichtung besteht aus einem flexiblen "UNIMAM"-Hochdruckfüllschlauch und einem Füllventil mit Enddruckmanometer. Das Enddruckmanometer ermöglicht ein einfaches Ablesen des Fülldrucks. Es ist durch einen robusten Gummimantel vor Beschädigungen geschützt.
Flaschenmessung
Die Abfülleinrichtung besteht aus einem flexiblen "UNIMAM"-Hochdruckfüllschlauch und einem Füllventil mit Enddruckmanometer. Das Enddruckmanometer ermöglicht ein einfaches Ablesen des Fülldrucks. Es ist durch einen robusten Gummimantel vor Beschädigungen geschützt.
Automatischer Prüfgastest mit Flasche
Die Abfülleinrichtung besteht aus einem flexiblen "UNIMAM"-Hochdruckfüllschlauch und einem Füllventil mit Enddruckmanometer. Das Enddruckmanometer ermöglicht ein einfaches Ablesen des Fülldrucks. Es ist durch einen robusten Gummimantel vor Beschädigungen geschützt.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD lassen sich alle aktuellen Gasmessdaten der B-DETECTION PLUS i und s bequem aus der Ferne über einen Computer oder ein Smartphone (via B-APP) abrufen. So behalten Anwender jederzeit im Blick, mit welcher Luftqualität ihre Atemluftzylinder befüllt werden – für maximale Sicherheit und Transparenz.
-
Downloads
-
Produkt Video

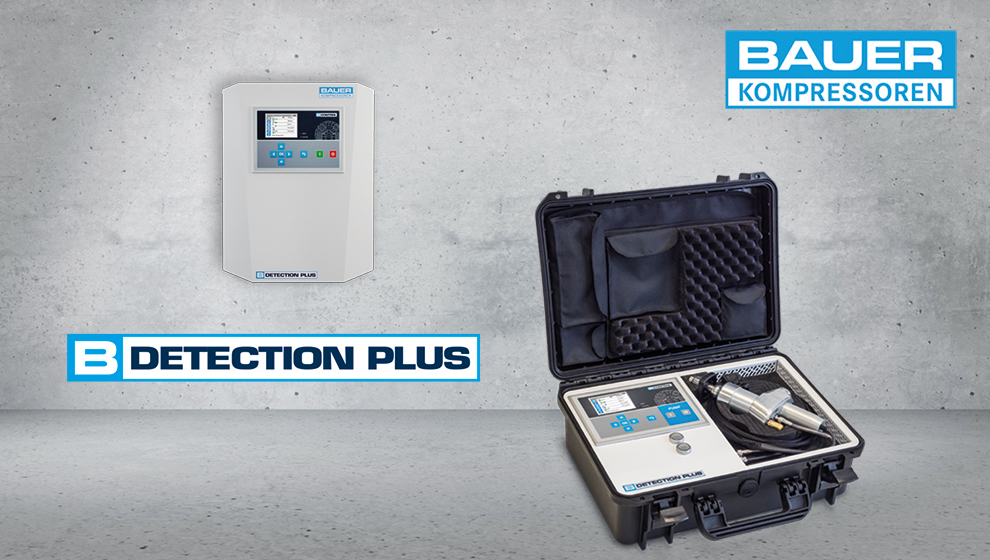

Lückenlose Überwachung dank B-DETECTION PLUS i und s
Häufig gestellte Fragen
Welchen Vorteil bietet die B-CLOUD?
Die B-CLOUD ermöglicht eine zentrale digitale Überwachung der Hochdruckanlage. Betriebsdaten, Zustände und Meldungen können in Echtzeit abgerufen werden und unterstützen eine zustandsorientierte Wartung sowie eine hohe Anlagenverfügbarkeit.

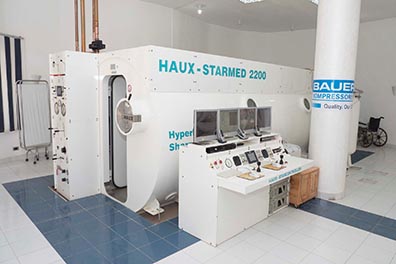

Die Druckkammer im ägyptischen Sharm el Sheikh feiert 25Jähriges Jubiläum
