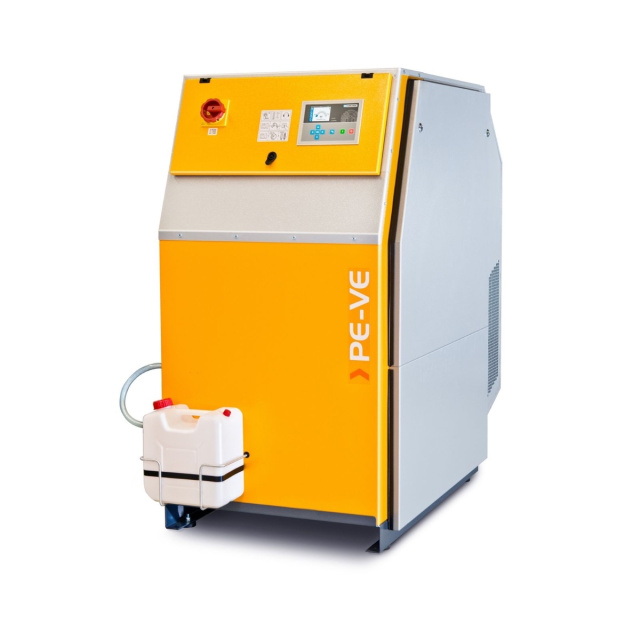

PE-VE Baureihe (50 bar)
Luftgekühlte Booster für Luft und Stickstoff bis 50 bar
- 465-1470 l/min
- 25-55 bar
- 5,5 kW
Anfrage Produkt
- SKU
- PE-VE-BGIB
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Engineering für Effizienz und Komfort
Die Kompressoranlage ist kompakt und ergonomisch aufgebaut und auf hohe Effizienz sowie zuverlässige Performance ausgelegt. Der optimierte Aufbau ermöglicht einfachen Wartungszugang und eine servicefreundliche Handhabung im täglichen Betrieb.
Technische Daten
Mitteldruck Booster PE-VE, 465 – 1470 l/min, 25 – 55 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Ansaugdruck | Enddruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | bar | psig | U/min | kW | kg | lbs | ||
| PE-VE Booster | 25 – 50 bar | |||||||||||
| PE 12.3-5.5-VE | 610 | 37 | 21,5 | 5 | 25 | 360 | 1 | 1300 | 5,5 | 290 | 640 |
| 550 | 33 | 19,4 | 5 | 30 | 435 | ||||||
| 465 | 28 | 16,4 | 5 | 40 | 580 | ||||||
| 1040 | 62 | 36,7 | 7,5 | 25 | 360 | ||||||
| 950 | 57 | 33,5 | 7,5 | 30 | 435 | ||||||
| 800 | 48 | 28,3 | 7,5 | 40 | 580 | ||||||
| 700 | 42 | 24,7 | 7,5 | 50 | 725 | ||||||
| 1470 | 88 | 51,9 | 10 | 25 | 360 | ||||||
| 1390 | 83 | 49,1 | 10 | 30 | 435 | ||||||
| 1210 | 73 | 42,7 | 10 | 40 | 580 | ||||||
| 1080 | 65 | 38,1 | 10 | 50 | 725 | ||||||
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen, jeweils gültig für Luft und Stickstoff.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die luftgekühlten Booster der PE-VE Baureihe bieten eine durchdachte Kombination aus kompakter Bauweise, hoher Effizienz und moderner Steuerungstechnik. Mit der B-CONTROL MICRO Steuerung, optionaler Super Silent-Verkleidung und der energieeffizienten B-DRAIN Kondensatautomatik erfüllt die Anlage höchste Ansprüche im industriellen Dauereinsatz. Die bewährten BAUER Kompressorblöcke stehen für Zuverlässigkeit und Langlebigkeit. Dank modularem Zubehör lassen sich individuelle Systemlösungen für vielfältige Anwendungen realisieren – ideal bei vorhandenen Vordrücken im Luft- und Stickstoffbereich.
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.

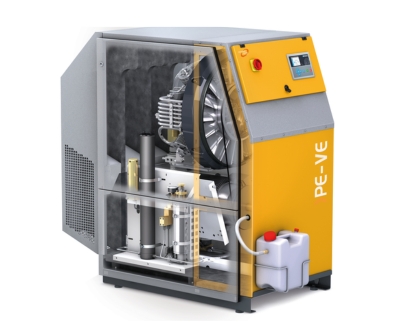

Anlagenkonzept
Die Kompressoranlagen überzeugen durch kompakte Bauweise, geringen Platzbedarf und hohen Bedienkomfort. Alle Bedienelemente sind ergonomisch angeordnet und frontseitig zugänglich. Die Kompressoren werden direkt mit der Umgebungsluft gekühlt, die erzeugte Wärme lässt sich gut und effizient abführen. Das Plattformkonzept verbindet bewährte BAUER Qualität mit modernem Design.
Kompressorblock
Unsere Kompressorblöcke basieren auf jahrzehntelanger Erfahrung und Entwicklung. Ein effektives Luftkühlsystem mit großen Kühlern und verrippten Zylindern sorgt für optimale Kühlung. Robuste Industrie-Wälzlager, Druckschmierung und Ölfeinstfilter minimieren den Verschleiß. Dynamisch gewuchtete Triebwerke ermöglichen einen ruhigen Lauf bei langen Wartungsintervallen.
B-DRAIN Kondensatautomatik
Die Kondensatautomatik B-DRAIN leitet das anfallende Wasser-Öl-Gemisch automatisch aus Zwischen- und Endabscheider ab. Magnetventile steuern den Ablauf einzeln und zuverlässig. Der sanfte, kontrollierte Kondensatablass reduziert Druckverluste, spart Energie und erhöht die Effizienz. Im Vergleich zu herkömmlichen Lösungen arbeitet B-DRAIN deutlich leiser.
Antrieb
Die Kraftübertragung erfolgt über einen wartungsarmen, selbstspannenden Keilriemenantrieb. Durch die integrierte Motorwippe ist ein Nachspannen nicht erforderlich. Ab Werk sind die Kompressoranlagen mit energieeffizienten Drehstrommotoren der Klasse IE3 ausgestattet, die einen zuverlässigen und wirtschaftlichen Betrieb gewährleisten.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
Super Silent-Version
Die Super Silent-Verkleidung reduziert den Schalldruckpegel der Kompressoranlage deutlich und ermöglicht den Anschluss eines Abluftschachts. Die effektive Schalldämmung sorgt für einen leiseren Betrieb und kann bei Bedarf auch nachträglich nachgerüstet werden.
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
Öl-Rückgewinnungssystem
Austretende Gase aus der Kurbelgehäuseentlüftung werden effektiv gefiltert. Das abgeschiedene Öl fließt automatisch zurück in das Kurbelgehäuse. Dies verbessert die Umweltverträglichkeit und reduziert den Ölverbrauch der Anlage.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit. Wenn sich der Zustand Ihrer Kompressoranlage verändert, informiert Sie die B-CLOUD bzw. B-APP sofort – bequem per E-Mail oder Push-Nachricht direkt auf Ihr Smartphone.

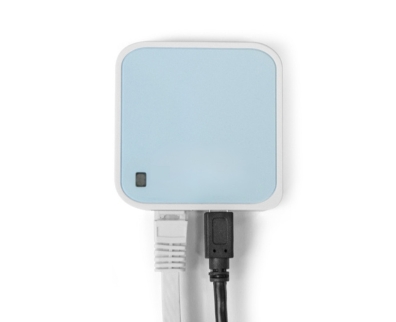

B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.
Externer Ethernetanschluss
Die RJ45-Buchse ist von der rückseitigen Gehäuseaußenseite direkt zugänglich und dient unter anderem der LAN-Anbindung, z. B. zur Verbindung mit der B-CLOUD für Fernzugriff und Datenkommunikation.
Kondensatsammelsystem 60 l
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld.
Grundrahmen
Auf dem verlängerten Grundrahmen werden der Kompressor und bis zu zwei Speicherflaschen mit einem geometrischen Volumen von jeweils 50 oder 80 Litern zu einem schlüsselfertigen System montiert. Diese kompakte Lösung vereinfacht Installation und Betrieb.
Hilfsrahmen für Schiffsverladung
Der zusätzliche Hilfsrahmen ermöglicht es dem Fachpersonal, die Kompressoranlage mittels Kran und dafür vorgesehenen Hebevorrichtungen auf ein Schiff zu verladen. Die Anlage kann dauerhaft mit dem integrierten Rahmen betrieben werden.
Abluftschacht
Für die Installation in Containern oder Betriebsräumen stehen zwei Abluftschachtvarianten zur Verfügung: ohne Lüftungsklappen zur vertikalen Ableitung der Kühlluft und mit Klappen für temperaturgesteuerte Abluftführung in den Raum oder ins Freie. Beide Varianten sind nur in Verbindung mit der Super Silent-Verkleidung an einen Abluftkanal anschließbar.
-
Downloads
-
Produkt Video

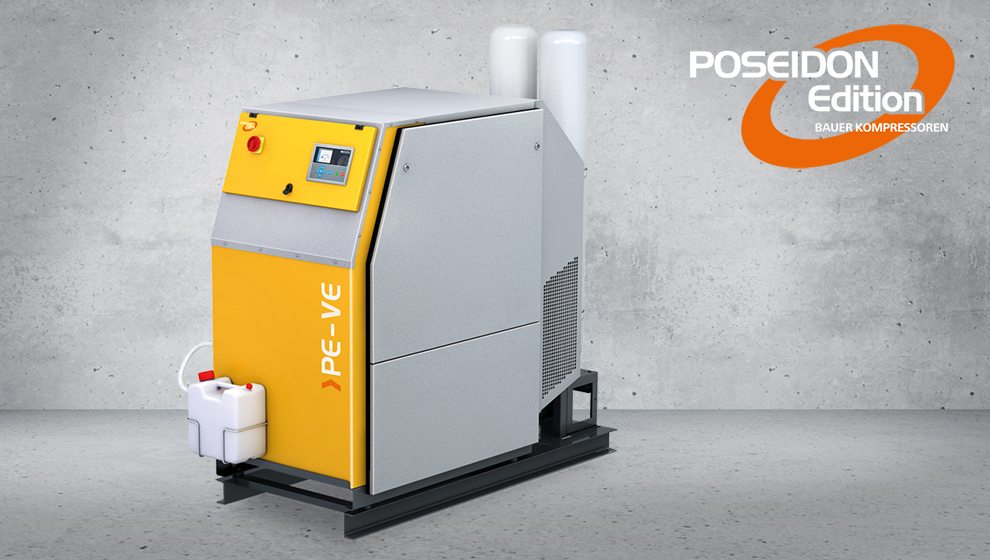

Die PE-VE Baureihe
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür werden PE-VE Mitteldruck Booster eingesetzt?
PE-VE Mitteldruck Booster werden eingesetzt, um bereits vorverdichtete Luft oder Stickstoff auf höhere Drücke zu verdichten. Sie eignen sich für industrielle Anwendungen, bei denen vorhandener Leitungs- oder Speicherdruck effizient genutzt werden soll.
Was unterscheidet einen PE-VE Booster von einem Kompressor?
Ein PE-VE Booster arbeitet mit einem vorhandenen Ansaugdruck und erhöht diesen auf den gewünschten Enddruck. Ein Kompressor hingegen verdichtet das Gas direkt aus dem atmosphärischen Druck.
Welche Druckbereiche decken die PE-VE Mitteldruck Booster ab?
Die PE-VE Booster decken Ansaugdrücke von 5 bis 10 bar ab und erreichen Enddrücke von bis zu 50 bar.
Welche Liefermengen sind mit den PE-VE Boostern möglich?
Die PE-VE Hochdruck Booster erreichen Liefermengen von etwa 465 bis 1.470 l/min. Die tatsächliche Liefermenge hängt von Ansaugdruck und Enddruck ab.
Für welche Gase sind die PE-VE Mitteldruck Booster geeignet?
Die PE-VE Booster sind für die Verdichtung von Luft, Stickstoff und Formiergas ausgelegt und für den industriellen Dauerbetrieb konzipiert.
Wie werden die PE-VE Mitteldruck Booster gesteuert und überwacht?
Die Booster sind mit der Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die sichere Überwachung der Betriebsparameter sowie die Anbindung an die B-CLOUD und die B-APP.
Welchen Vorteil bietet die B-CLOUD?
Die B-CLOUD ermöglicht eine digitale Fernüberwachung der Booster-Anlage. Betriebsdaten, Statusmeldungen und Wartungshinweise sind jederzeit abrufbar und unterstützen einen sicheren und planbaren Betrieb.
Wie wartungsfreundlich sind die PE-VE Mitteldruck Booster?
Die PE-VE Booster sind wartungsfreundlich aufgebaut und auf lange Wartungsintervalle ausgelegt. Robuste Hochdruckblöcke, verschleißarme Komponenten und eine servicegerechte Konstruktion reduzieren Stillstandszeiten.
Für welche industriellen Anwendungen eignen sich PE-VE Mitteldruck Booster besonders?
Typische Einsatzbereiche sind Prüffelder, industrielle Stickstoffsysteme, Abfüllprozesse sowie Anwendungen, bei denen vorhandener Vordruck effizient auf Mitteldruckniveau gebracht werden muss.
