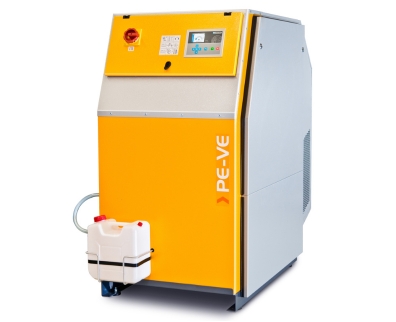

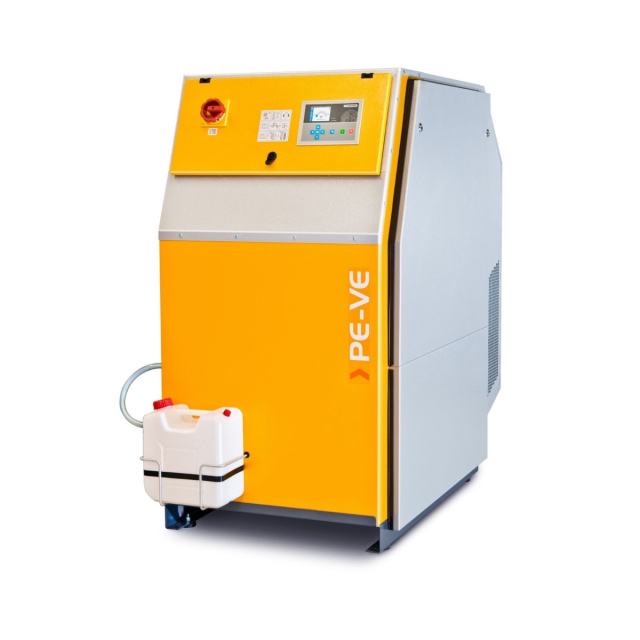

PE-VE Baureihe
Luftgekühlte Hochdruck-Kompressoren für Luft und Stickstoff bis 420 bar
- 85-800 l/minÂ
- 90-420 barÂ
- 3-18,5 kW
Anfrage Produkt
- SKU
- PE-VE-I
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Engineering für Effizienz und Komfort
Die Kompressoranlage ist kompakt und ergonomisch aufgebaut und auf hohe Effizienz sowie zuverlässige Performance ausgelegt. Der optimierte Aufbau ermöglicht einfachen Wartungszugang und eine servicefreundliche Handhabung im täglichen Betrieb.
Technische Daten
Hochdruck Kompressor PE-VE, 200 – 800 l/min, 90 – 420 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| PE-VE | 90 – 350 / 365 bar | ||||||||||
| PE 100-3-VE | 85 | 5,1 | 3 | 365 | 5300 | 3 | 900 | 3 | 270 | 595 |
| PE 100-4-VE | 125 | 7,5 | 4,4 | 365 | 5300 | 3 | 1270 | 4 | 275 | 610 |
| PE 120-4-VE | 170 | 10,2 | 6 | 365 | 5300 | 3 | 1200 | 4 | 275 | 610 |
| PE 120-5.5-VE | 215 | 12,9 | 7,6 | 365 | 5300 | 3 | 1470 | 5,5 | 290 | 640 |
| PE 120-7.5-VE | 260 | 15,6 | 9,2 | 365 | 5300 | 3 | 1800 | 7,5 | 305 | 675 |
| PE 12.14-11-VE | 350 | 21 | 12,4 | 365 | 5300 | 4 | 1800 | 11 | 325 | 720 |
| PE 150-11-VE | 500 | 30 | 17,7 | 365 | 5300 | 4 | 1230 | 11 | 350 | 770 |
| PE 180-15-VE | 620 | 37,2 | 21,9 | 365 | 5300 | 4 | 1440 | 15 | 365 | 805 |
| PE 180-18.5-VE | 800 | 48 | 28,3 | 350 | 5100 | 4 | 1800 | 18,5 | 385 | 850 |
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| PE-VE | 350 – 420 bar | ||||||||||
| PE 100-3-VE-420 | 85 | 5,1 | 3 | 420 | 6100 | 3 | 900 | 3 | 270 | 595 |
| PE 120-5.5-VE-420 | 190 | 11,4 | 6,7 | 420 | 6100 | 3 | 1350 | 5,5 | 290 | 640 |
| PE 12.14-7.5-VE-420 | 300 | 18 | 10,6 | 420 | 6100 | 4 | 1450 | 7,5 | 300 | 660 |
| PE 15.11-11-VE-420 | 420 | 25,2 | 15 | 420 | 6100 | 4 | 1320 | 11 | 350 | 770 |
| PE 18.1-15-VE-420 | 515 | 30,9 | 18,2 | 420 | 6100 | 5 | 1490 | 15 | 380 | 840 |
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die PE-VE Anlagenreihe von BAUER überzeugt durch kompakte Abmessungen und eignet sich ideal für Installationen bei begrenztem Platzangebot. In der Grundausstattung bietet sie bereits eine vollautomatische B-CONTROL MICRO Steuerung mit Farbdisplay sowie die leise, energieeffiziente Kondensatautomatik B-DRAIN. Für Anwendungen mit erhöhtem Schalldämmbedarf steht optional eine Super Silent-Verkleidung zur Verfügung. Die wartungsfreundliche Konstruktion erfordert kein Nachspannen des Keilriemens. In Kombination mit zahlreichen Optionen und einem umfassenden Zubehörprogramm lassen sich individuelle Lösungen für Luft- und Stickstoffanwendungen realisieren.
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.

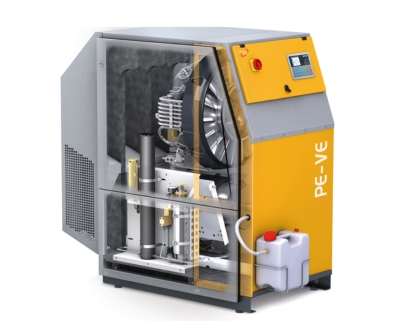

Anlagenkonzept
Die Kompressoranlagen überzeugen durch kompakte Bauweise, geringen Platzbedarf und hohen Bedienkomfort. Alle Bedienelemente sind ergonomisch angeordnet und frontseitig zugänglich. Die Kompressoren werden direkt mit der Umgebungsluft gekühlt, die erzeugte Wärme lässt sich gut und effizient abführen. Das Plattformkonzept verbindet bewährte BAUER Qualität mit modernem Design.

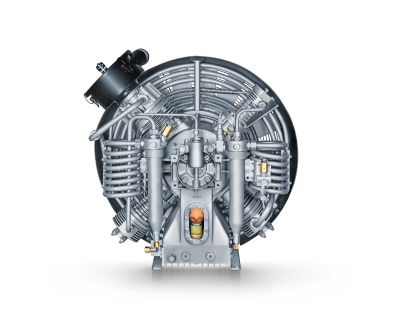

Kompressorblock
Unsere Kompressorblöcke basieren auf jahrzehntelanger Erfahrung und Entwicklung. Ein effektives Luftkühlsystem mit großen Kühlern und verrippten Zylindern sorgt für optimale Kühlung. Robuste Industrie-Wälzlager, Druckschmierung und Ölfeinstfilter minimieren den Verschleiß. Dynamisch gewuchtete Triebwerke ermöglichen einen ruhigen Lauf bei langen Wartungsintervallen.

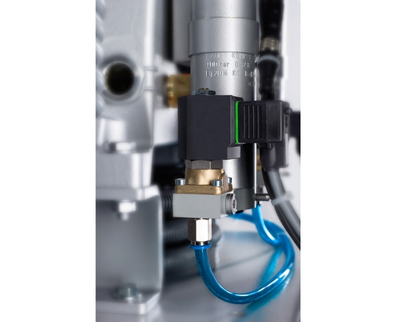

B-DRAIN Kondensatautomatik
Die Kondensatautomatik B-DRAIN leitet das anfallende Wasser-Öl-Gemisch automatisch aus Zwischen- und Endabscheider ab. Magnetventile steuern den Ablauf einzeln und zuverlässig. Der sanfte, kontrollierte Kondensatablass reduziert Druckverluste, spart Energie und erhöht die Effizienz. Im Vergleich zu herkömmlichen Lösungen arbeitet B-DRAIN deutlich leiser.

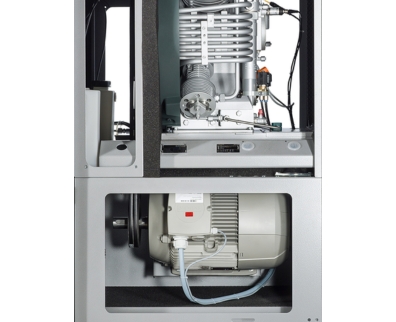

Antrieb
Die Kraftübertragung erfolgt über einen wartungsarmen, selbstspannenden Keilriemenantrieb. Durch die integrierte Motorwippe ist ein Nachspannen nicht erforderlich. Ab Werk sind die Kompressoranlagen mit energieeffizienten Drehstrommotoren der Klasse IE3 ausgestattet, die einen zuverlässigen und wirtschaftlichen Betrieb gewährleisten.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
Super Silent-Version
Die Super Silent-Verkleidung reduziert den Schalldruckpegel der Kompressoranlage deutlich und ermöglicht den Anschluss eines Abluftschachts. Die effektive Schalldämmung sorgt für einen leiseren Betrieb und kann bei Bedarf auch nachträglich nachgerüstet werden.
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit.
B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.
Externer Ethernetanschluss
Die RJ45-Buchse ist von der rückseitigen Gehäuseaußenseite direkt zugänglich und dient unter anderem der LAN-Anbindung, z. B. zur Verbindung mit der B-CLOUD für Fernzugriff und Datenkommunikation.

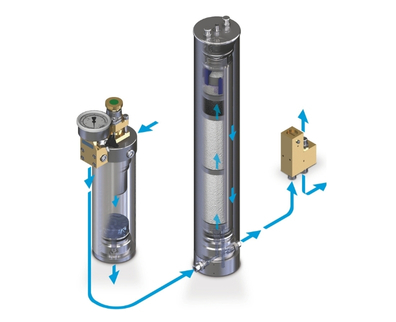

Filtersystem
Je nach Anlagentyp können die Kompressoren optional mit dem integrierbaren Aufbereitungssystem P 61 oder P 81 ausgestattet werden. Damit lassen sich reine Luft- und Gasqualitäten gemäß ISO 8573-1 zuverlässig erreichen.

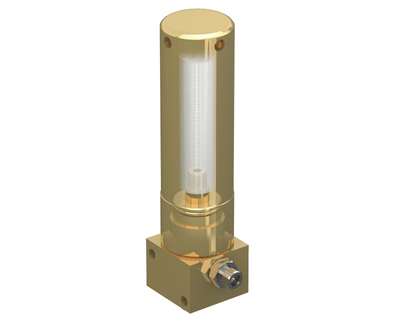

Partikelfilter
In Kombination mit den Aufbereitungssystemen P 41, P 61 und P 81 ist optional ein integrierter Partikelfilter erhältlich.

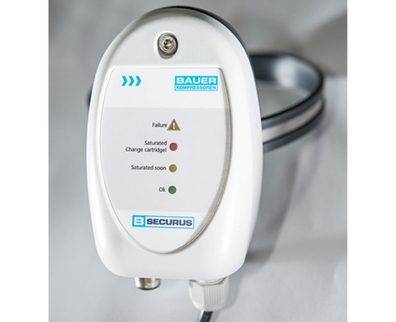

B-SECURUS Filterüberwachung
Das B-SECURUS-System überwacht die Sättigung der Filterpatrone(n) durch Messung der Feuchte im Molekularsieb und zeigt rechtzeitig den nötigen Filterpatronenwechsel an – am Display oder in der Steuerung. Bei Sättigung erfolgt eine automatische Abschaltung der Anlage. Die B-SECURUS-Filterüberwachung ist nur in Verbindung mit den Filtersystemen P 41, P 61 oder P 81, sowie den externen BAUER Filtersystemen möglich.

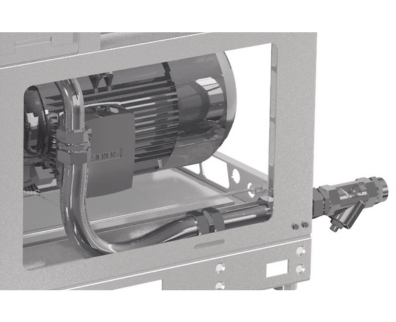

Ansaugeinrichtung
Die Ansaugeinrichtung führt dem Kompressor Luft oder Gas mit geeignetem überwachtem Ansaugdruck zu. Bei Über- oder Unterschreitung erfolgt eine automatische Abschaltung. Die Ansaugeinrichtung besteht u.a. aus Rohrfilter, Ansaugdrucksensor, Manometer, Rohrleitung und Anschluss sowie Ansaugmagnet- und Sicherheitsventil.
Kondensatsammelbehälter
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld.

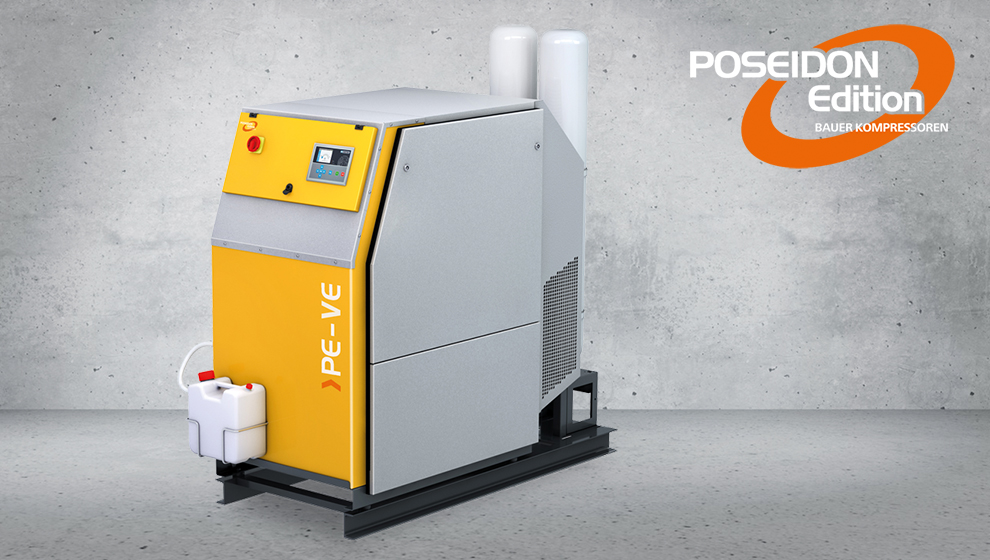

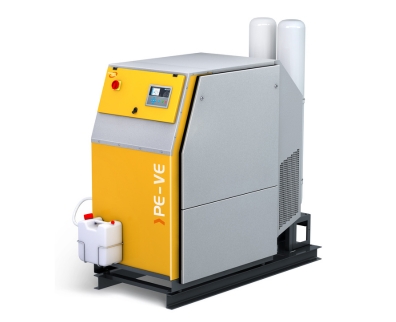

Grundrahmen
Auf dem verlängerten Grundrahmen werden der Kompressor und bis zu zwei Speicherflaschen mit einem geometrischen Volumen von jeweils 50 oder 80 Litern zu einem schlüsselfertigen System montiert. Diese kompakte Lösung vereinfacht Installation und Betrieb.

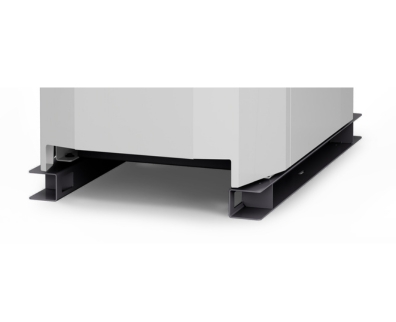

Hilfsrahmen für Schiffsverladung
Der zusätzliche Hilfsrahmen ermöglicht es dem Fachpersonal, die Kompressoranlage mittels Kran und dafür vorgesehenen Hebevorrichtungen auf ein Schiff zu verladen. Die Anlage kann dauerhaft mit dem integrierten Rahmen betrieben werden.
Abluftschacht
Für die Installation in Containern oder Betriebsräumen stehen zwei Abluftschachtvarianten zur Verfügung: ohne Lüftungsklappen zur vertikalen Ableitung der Kühlluft und mit Klappen für temperaturgesteuerte Abluftführung in den Raum oder ins Freie. Beide Varianten sind nur in Verbindung mit der Super Silent-Verkleidung an einen Abluftkanal anschließbar.
-
Downloads
-
Produkt Video
PE-VE Baureihe
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür werden PE-VE Kompressoren eingesetzt?
PE-VE Kompressoren werden zur industriellen Verdichtung von Luft und Stickstoff eingesetzt. Sie eignen sich für Anwendungen, bei denen Gase direkt aus dem atmosphärischen Ansaugdruck auf mittlere bis hohe Enddrücke verdichtet werden müssen.
Welche Druckbereiche decken PE-VE Kompressoren ab?
Die PE-VE Kompressoren decken je nach Ausführung Druckbereiche von 90 bis 365 bar ab. Bestimmte Modelle sind auch für Enddrücke bis 420 bar erhältlich.
Welche Liefermengen sind mit PE-VE Kompressoren möglich?
Die PE-VE Kompressoren erreichen Liefermengen von etwa 85 bis 800 l/min. Die tatsächliche Liefermenge hängt von Modell und der jeweiligen Ausführung ab.
Für welche Gase sind PE-VE Kompressoren geeignet?
Die PE-VE Kompressoren sind für die Verdichtung von Luft, Stickstoff und Formiergas ausgelegt. Sie sind für den zuverlässigen Dauerbetrieb im industriellen Umfeld konzipiert.
Was zeichnet die PE-VE Kompressoren technisch aus?
Die Anlagen basieren auf bewährten BAUER Hochdruckblöcken und sind für Robustheit, Langlebigkeit und industrielle Dauerbelastung ausgelegt. Die Konstruktion konzentriert sich auf zuverlässige Technik und ein besonders attraktives Preis-Leistungs-Verhältnis.
Wie werden PE-VE Kompressoren gesteuert und überwacht?
Die Kompressoren sind mit der Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die sichere Überwachung der Betriebsparameter sowie die Anbindung an die B-CLOUD und die B-APP.
Welchen Nutzen bietet die B-CLOUD bei PE-VE Kompressoren?
Die B-CLOUD ermöglicht eine digitale Fernüberwachung der Anlage in Echtzeit. Betriebsdaten, Meldungen und Wartungshinweise sind jederzeit abrufbar und unterstützen einen planbaren und sicheren Betrieb.
Wie wartungsfreundlich sind PE-VE Kompressoren?
PE-VE Kompressoren sind wartungsfreundlich aufgebaut und auf lange Wartungsintervalle ausgelegt. Verschleißarme Komponenten, ein selbstspannender Keilriemenantrieb und eine servicegerechte Bauweise reduzieren den Wartungsaufwand.
Für welche industriellen Einsatzbereiche eignen sich PE-VE Kompressoren besonders?
Typische Einsatzbereiche sind industrielle Druckluft- und Stickstoffversorgung, Fertigungsprozesse, Prüffelder sowie technische Anwendungen mit kontinuierlichem Hochdruckbedarf.
