I-Baureihe (350 bar)
Stationäre 900-1.480 l/min Anlage für Atemluftanwendungen bis 350 bar
- 900 – 1.480 l/min
- 90 – 350 bar
- Elektromotor
Anfrage Produkt
- SKU
- I-Baureihe
Auf Lager
Technische Daten
I 22 und I 23 Atemluftkompressor, 90 – 350 bar, 900 – 1.480 l/min: Mit E-Motor
| Modell | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl der Verdichterstufen | Drehzahl ca. | Motorleistung |
|---|---|---|---|---|---|
| l/min | bar | U/min | kW | ||
| I22.0-22 | 900 | 350 | 4 | 1485 | 22 |
| I22.0-30 | 1300 | 350 | 4 | 1485 | 30 |
| I23.0-37 | 1480 | 350 | 4 | 1400 | 37 |
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen. Andere Umgebungsbedingungen führen zu anderen Leistungsdaten.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die I-Baureihe bietet höchste Luftleistungen für professionelle Anwendungen – zuverlässig, effizient und wartungsfreundlich. Kompakte horizontale Bauweise, moderne Direktkupplung, rostfreie Komponenten und optimierte Kühlung sorgen für langanhaltende Leistung unter extremen Bedingungen. Mit B-CONTROL MICRO Steuerung, externem Filtersystem und bewährtem IK 22-Kompressorblock liefert sie kompromisslose Qualität und Reinheit der Atemluft. Die Serie ist auf lange Laufzeiten ausgelegt und senkt durch verschleißarme Komponenten die Betriebskosten.
Kompressorblock
Unsere Kompressorblöcke basieren auf jahrzehntelanger Erfahrung und Entwicklung. Ein effektives Luftkühlsystem mit großen Kühlern und verrippten Zylindern sorgt für optimale Kühlung. Robuste Industrie-Wälzlager, Druckschmierung und Ölfeinstfilter minimieren den Verschleiß. Dynamisch gewuchtete Triebwerke ermöglichen einen ruhigen Lauf bei langen Wartungsintervallen.
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.
B-DRAIN Kondensatautomatik
Die Kondensatautomatik B-DRAIN leitet das anfallende Wasser-Öl-Gemisch automatisch aus Zwischen- und Endabscheider ab. Magnetventile steuern den Ablauf einzeln und zuverlässig. Der sanfte, kontrollierte Kondensatablass reduziert Druckverluste, spart Energie und erhöht die Effizienz. Im Vergleich zu herkömmlichen Lösungen arbeitet B-DRAIN deutlich leiser.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen

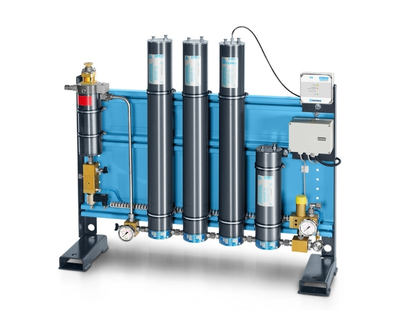

Filtersystem P100/350
Das P 100 Filtersystem mit drei Filterbehältern (vier bei CO-Umwandlung), Öl- und Wasserabscheider sowie Druckhalte-Rückschlagventil sorgt bei Verwendung originaler BAUER Filterpatronen für eine zuverlässige Atemluftaufbereitung nach DIN EN 12021:2014¹.
¹ Gilt bei sachgemäßer Wartung, Aufstellung gemäß Betreiberhandbuch und Verwendung des BAUER B-AEROGUARD, sofern die CO₂-Konzentration die Normwerte übersteigt.
Filtersystem P 120/350
Das P 120 Filtersystem mit zwei Filterbehältern (drei bei CO-Umwandlung), integriertem Öl- und Wasserabscheider sowie Druckhalte-Rückschlagventil ermöglicht bei Verwendung originaler BAUER Filterpatronen eine zuverlässige Atemluftaufbereitung gemäß DIN EN 12021:2014¹.
¹ Gilt bei sachgemäßer Wartung, Aufstellung gemäß Betreiberhandbuch und Verwendung des BAUER B-AEROGUARD, sofern die CO₂-Konzentration die Normwerte übersteigt.
B-SECURUS Filterüberwachung
Das B-SECURUS-System überwacht die Sättigung der Filterpatrone(n) durch Messung der Feuchte im Molekularsieb und zeigt rechtzeitig den nötigen Filterpatronenwechsel an – am Display oder in der Steuerung. Bei Sättigung erfolgt eine automatische Abschaltung der Anlage. Die B-SECURUS-Filterüberwachung ist nur in Verbindung mit den Filtersystemen P 41, P 61 oder P 81, sowie den externen BAUER Filtersystemen möglich. B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit. Wenn sich der Zustand Ihrer Kompressoranlage verändert, informiert Sie die B-CLOUD bzw. B-APP sofort – bequem per E-Mail oder Push-Nachricht direkt auf Ihr Smartphone. B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage. B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern. Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt. Zwischendruckmanometer
Die Zwischendruckmanometer zeigen den Betriebsdruck der einzelnen Verdichterstufen an. Durch diese Druckinformation lässt sich die Dichtheit der jeweiligen Einlass- und Auslassventile der Stufen überprüfen, um mögliche Fehlerquelle schnell zu erkennen. Die Zwischendruckmanometer sind im Kompressorgehäuse montiert. Kondensatsammelsystem 60 l
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld. -
Downloads
-
Produkt Video

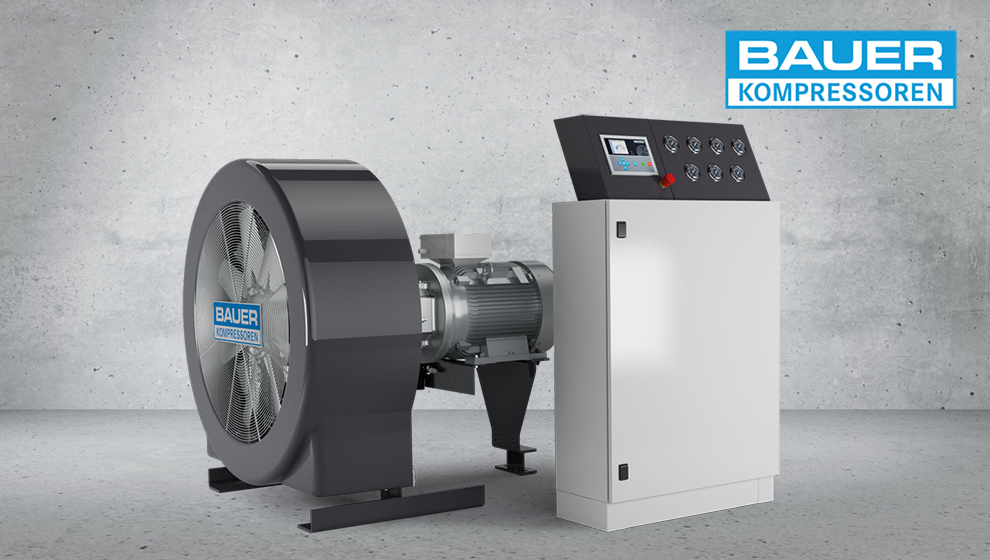

I-Baureihe – Direktgekuppelte Kompressoren für Höchstleistung
