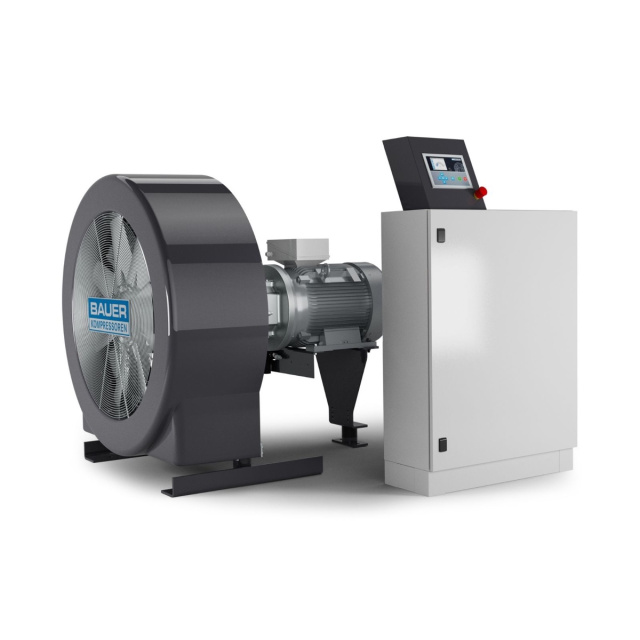

I 22 Baureihe
Luftgekühlte Hochdruck-Kompressoren für Luft und Stickstoff bis 525 bar
- 870-1480 l/min
- 90-525 bar
- 22-37 kW
Anfrage Produkt
- SKU
- K22-I
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Engineering für Effizienz und Komfort
Die Kompressoranlage ist kompakt und ergonomisch aufgebaut und auf hohe Effizienz sowie zuverlässige Performance ausgelegt. Der optimierte Aufbau ermöglicht einfachen Wartungszugang und eine servicefreundliche Handhabung im täglichen Betrieb.
Technische Daten
Hochdruck Kompressor I 22, 870-1480 l/min, 90-525 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| I 22 Baureihe | 90 – 370 bar | 50 Hz | ||||||||||
| I 22.0-22 | 900 | 54 | 31,8 | 370 | 5370 | 4 | 985 | 22 | 710 | 1565 |
| I 22.0-30 | 1300 | 78 | 45,9 | 370 | 5370 | 4 | 1485 | 30 | 780 | 1715 |
| I 22.3-37 | 1480 | 89 | 52 | 370 | 5370 | 4 | 1485 | 37 | 830 | 1830 |
| I 22 Baureihe | 350 – 440 bar | 50 Hz | ||||||||||
| I 22.0-22 | 900 | 54 | 31,8 | 440 | 6380 | 4 | 985 | 22 | 710 | 1565 |
| I 22.0-37 | 1300 | 78 | 45,9 | 440 | 6380 | 4 | 1485 | 37 | 830 | 1830 |
| I 22 Baureihe | 420 – 525 bar | 50 Hz | ||||||||||
| I 22.5-30 | 1300 | 78 | 45,9 | 525 | 7600 | 5 | 1480 | 30 | 850 | 1875 |
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| I 22 Baureihe | 90 – 440 bar | 60 Hz | ||||||||||
| I 22.2-22 | 870 | 52,5 | 30,7 | 440 | 6380 | 4 | 1180 | 22 | 710 | 1565 |
| I 22.2-37 | 1300 | 76,8 | 45,2 | 440 | 6380 | 4 | 1770 | 37 | 830 | 1830 |
| I 22 Baureihe | 420 – 525 bar | 60 Hz | ||||||||||
| I 22.5-30 | 980 | 58,8 | 34,6 | 525 | 7600 | 5 | 1170 | 30 | 780 | 1720 |
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die luftgekühlten Hochdruck-Kompressoranlagen der I 22 Baureihe von BAUER KOMPRESSOREN überzeugen durch hohe Zuverlässigkeit, robuste Bauweise und hervorragende Wartungsfreundlichkeit. Mit Direktkupplung ausgeführt und optimal abgestimmt auf industrielle Druckluftanwendungen oder mobile Einsätze bieten sie ein breites Leistungsspektrum. Niedrige Betriebskosten, einfacher Installationsaufwand und eine weltweit gesicherte Ersatzteilversorgung machen diese Anlagen zur ersten Wahl für anspruchsvolle Kunden und individuelle Systemlösungen.

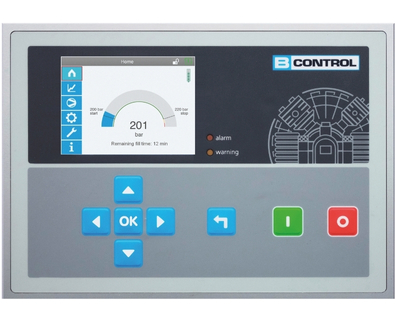

Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.

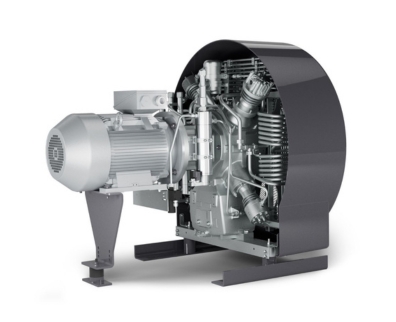

Anlagenkonzept
Die direkt gekuppelten Kompressoranlagen sind mit Schwingungsdämpfern ausgestattet und für die fundamentlose Aufstellung geeignet. Ein wartungsarmer Direktantrieb sowie die durchdachte Anlagenkonfiguration ermöglichen einen guten Zugang für Wartungsarbeiten. Die luftgekühlten Kompressoren führen Wärme effizient ab. Die Kondensatautomatik leitet das Kondensat automatisch ab und sammelt es in einem optionalen Behälter.

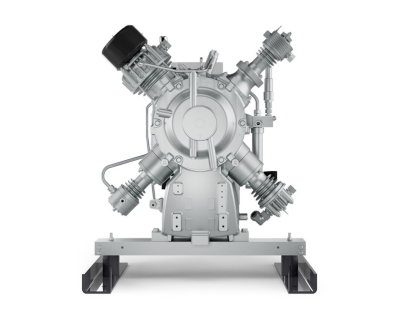

Kompressorblock
Die luftgekühlten Verdichterblöcke sind mit Zwischen- und Nachkühlern, Öl- und Wasserabscheidern nach jeder Stufe sowie Druckölschmierung ausgestattet. Sie bilden die Basis für vollautomatisierte Systeme zur Verdichtung von Luft und Gasen bei atmosphärischem Ansaugdruck oder erhöhtem Vordruck. Großzügig ausgelegte Kühler und verrippte Zylinder sichern die Kühlung. Ölfeinstfilter, lange Wartungsintervalle und dynamisch gewuchtete Triebwerke sorgen für Effizienz und Laufruhe.

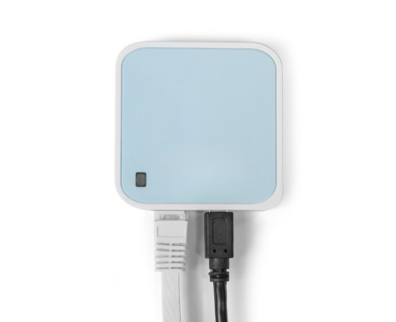

B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen

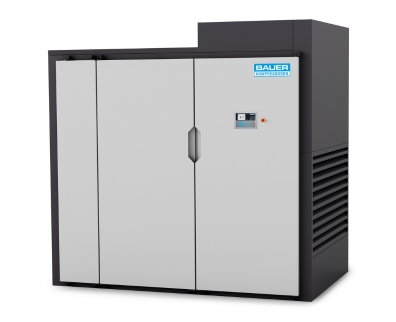

Super Silent-Version
Die Super Silent-Verkleidung reduziert den Schalldruckpegel der Kompressoranlage deutlich und ermöglicht den Anschluss eines Abluftschachts. Die effektive Schalldämmung sorgt für einen leiseren Betrieb und kann bei Bedarf auch nachträglich nachgerüstet werden.
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Sanftanlauf
Für einen schonenden Start Ihrer Anlage empfiehlt sich der Einsatz eines Sanftanlaufsystems, das den Anlaufstrom deutlich reduziert. Ab einer Motorleistung von 75 kW ist diese Funktion serienmäßig in Kombination mit der B-CONTROL Steuerung integriert. Alternativ kann ein Frequenzumrichter verwendet werden, der zusätzlich die Liefermenge an den Verbrauch anpassen und den Energiebedarf senken kann – für maximale Effizienz und Betriebssicherheit.
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
Ölstandsüberwachung
Wird die Min-Markierung des Ölstands erreicht, erscheint eine Warnmeldung in der Steuerung. Diese Option ist besonders für den Dauerbetrieb empfehlenswert und erhöht die Betriebssicherheit der Kompressoranlage durch frühzeitige Information über kritische Füllstände.

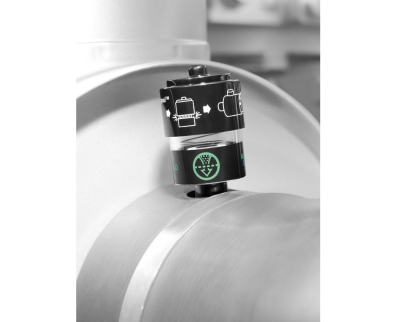

Ansaugfilterüberwachung
Der Ansaugfilter ist mit einer Unterdrucküberwachung ausgestattet. Die Überwachung erfolgt durch die Kompressorsteuerung B-CONTROL.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit.
B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.

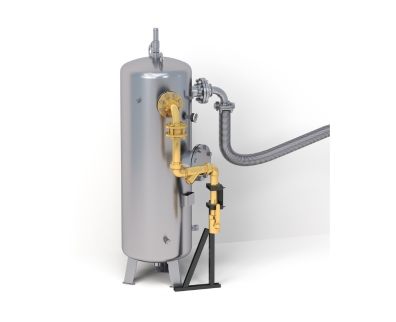

Ansaugeinrichtung und Ansaugpufferbehälter
Die Ansaugeinrichtung führt Luft oder Gas mit überwachtem Ansaugdruck dem Kompressor zu. Bei Über- oder Unterschreitung der Grenzwerte erfolgt eine automatische Abschaltung der Anlage. Zur Verringerung von Pulsationen im Ansaugbereich ist ein Ansaugpufferbehälter empfohlen.

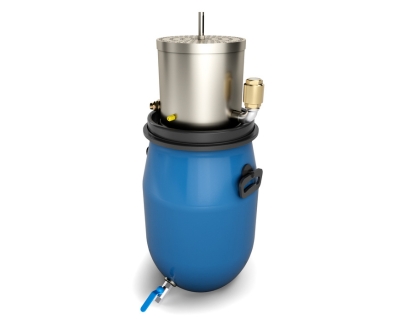

Kondensatsammelsystem 60 l
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld.
-
Downloads
-
Produkt Video

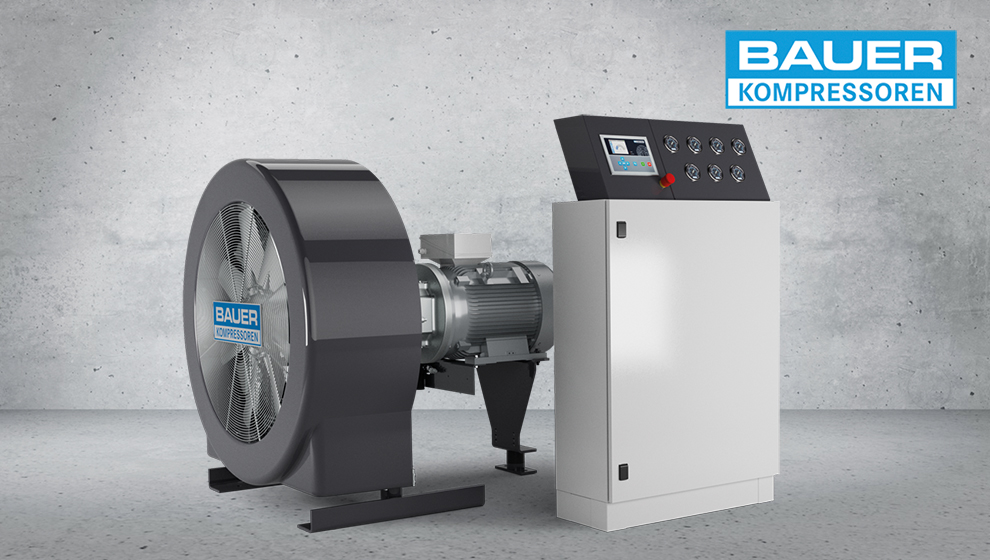

Die neue BAUER K 22 Baureihe
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür wird die I22-Baureihe im Hochdruckbereich eingesetzt?
Die I22-Baureihe umfasst luftgekühlte Hochdruckkompressoren zur Verdichtung von Luft und Stickstoff. Sie wird dort eingesetzt, wo diese Gase zuverlässig von atmosphärischem Druck auf hohe Enddrücke verdichtet werden müssen, zum Beispiel in industriellen Produktionsprozessen, Energieanlagen, Prüffeldern, Abfüllsystemen sowie technischen Anlagen mit dauerhaftem Hochdruckbedarf.
Welche Leistungsbereiche deckt die I22-Baureihe ab?
Die Hochdruckausführungen der I22 erreichen Enddrücke von 90 bis 525 bar. Je nach Ausführung und eingesetztem Gas liegen die effektiven Liefermengen zwischen etwa 870 und über 1.300 Litern pro Minute.
Was zeichnet das technische Konzept der I22-Baureihe aus?
Die Anlagen sind direkt gekuppelt, luftgekühlt und mehrstufig aufgebaut. Mehrere Zylinder und Verdichterstufen ermöglichen hohe Enddrücke bei kompakter Bauweise. Große Kühlventilatoren sorgen auch bei hohen Umgebungstemperaturen für eine zuverlässige Zylinderkühlung. Die schwingungsarme Konstruktion ermöglicht den Betrieb ohne aufwendiges Fundament.
Wie werden die Hochdruckkompressoren der I22-Baureihe gesteuert und überwacht?
Die Kompressoren sind mit der Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die kontinuierliche Überwachung aller relevanten Betriebsparameter sowie die Anbindung an die B-CLOUD und die B-APP.
Welchen Vorteil bietet die B-CLOUD?
Die B-CLOUD ermöglicht eine zentrale digitale Überwachung der Hochdruckanlage. Betriebsdaten, Zustände und Meldungen können in Echtzeit abgerufen werden und unterstützen eine zustandsorientierte Wartung sowie eine hohe Anlagenverfügbarkeit.
Wie wartungsfreundlich ist die I22-Baureihe?
Die Hochdruckkompressoren sind auf lange Wartungsintervalle und einen wartungsarmen Betrieb ausgelegt. Die robuste Konstruktion, gut zugängliche Baugruppen und die automatische Kondensatableitung reduzieren den Serviceaufwand und minimieren Stillstandzeiten.
Für welche Anwendungen eignen sich die I22-Hochdruckkompressoren besonders?
Die I22 eignet sich für industrielle Druckluft- und Stickstoffversorgung, Prüf- und Testanlagen, Abfüllprozesse, Energieanwendungen sowie technische Systeme mit dauerhaftem Hochdruckbedarf, bei denen eine kompakte und leistungsstarke Lösung gefragt ist.
