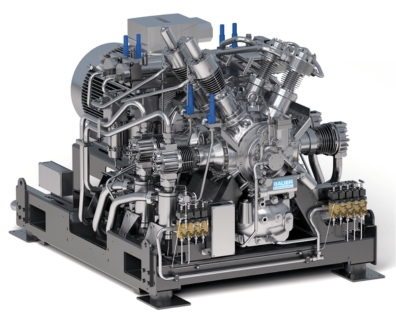

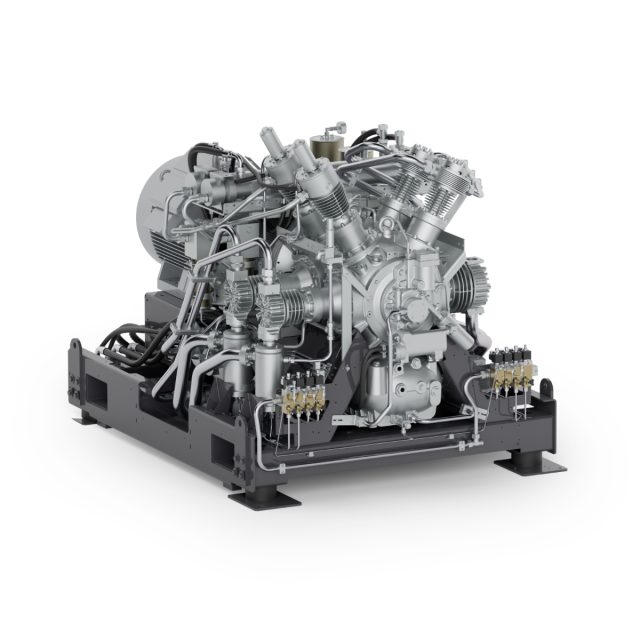

GIB 52 Baureihe
Wassergekühlte Hochdruck-Booster für Luft, Stickstoff, Helium, Heliox und Argon bis 520 bar
- 10500-22800 l/min
- 90-520 bar
- 250-315 kW
Anfrage Produkt
- SKU
- GIB52-HD
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Druckfestes und gasdichtes Kurbelgehäuse für Hochdruckbooster
Das bionisch geformte Kurbelgehäuse ist druckfest ausgelegt, vollständig gasdicht und für hohe Vordrücke geeignet. Es verhindert Leckagen, reduziert mechanische Belastungen und maximiert Lebensdauer und Betriebssicherheit für einen langlebigen, zuverlässigen Hochdruck-Boosterbetrieb.
Auslegung für extreme Umweltbedingungen
BAUER Kompressoren für Marine- und Offshore-Einsätze sind korrosionsgeschützt und für salzhaltige, raue Umgebungen optimiert. Sie liefern zuverlässige Leistung und hohe Langlebigkeit und sichern einen zuverlässigen Betrieb auch unter rauesten Bedingungen.
Technische Daten
Hochdruck Booster GIB 52, 10500-22800 l/min, 90-520 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Ansaugdruck | Betriebsdruck ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | bar (min) | bar (max) | U/min | kW | kg | lbs | ||
| GIB 52 Baureihe | 90 bis 365 bar | 50 Hz | |||||||||||
| GIB 52.10-315 | 10500 | 630 | 371 | 2 | 90 | 200 | 4 | 1485 | 315 | 6000 | 13200 |
| 14000 | 840 | 494 | 3 | 150 | 350 | ||||||
| 17500 | 1050 | 618 | 4 | 200 | 350 | ||||||
| 19200 | 1152 | 678 | 4,5 | 200 | 350 | ||||||
| GIB 52.12-250 | 10800 | 648 | 381 | 4,5 | 90 | 250 | 4 | 1485 | 250 | 5500 | 12100 |
| 13800 | 828 | 487 | 6 | 150 | 350 | ||||||
| 17700 | 1062 | 625 | 8 | 200 | 350 | ||||||
| 21700 | 1302 | 766 | 10 | 200 | 350 | 315 | 6000 | 13200 | |||
| GIB 52.13-250 | 15600 | 936 | 551 | 10 | 150 | 350 | 4 | 1485 | 250 | 5500 | 12100 |
| 18500 | 1110 | 653 | 12 | 150 | 350 | ||||||
| 21300 | 1278 | 752 | 14 | 200 | 350 | ||||||
| 22800 | 1368 | 805 | 15 | 250 | 350 | 315 | 6000 | 13200 | |||
| Typenbezeichnung | Effektive Liefermenge ¹ | Ansaugdruck | Betriebsdruck ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | bar (min) | bar (max) | U/min | kW | kg | lbs | ||
| GIB 52 Baureihe | 200 bis 420 bar | 50 Hz | |||||||||||
| GIB 52.12-315-420 | 16400 | 986 | 579 | 7,5 | 200 | 400 | 4 | 1485 | 315 | 6000 | 13200 |
| 21700 | 1302 | 766 | 10 | 200 | 400 | ||||||
| GIB 52 Baureihe | 420 – 520 bar | 50 Hz | |||||||||||
| GIB 52.12-315-520 | 16400 | 986 | 579 | 7,5 | 200 | 500 | 4 | 1485 | 315 | 6000 | 13200 |
| 21700 | 1302 | 766 | 10 | 200 | 500 | ||||||
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei atmosphärischem Ansaugdruck und maximalem Enddruck bei definierten Rahmenbedingungen, jeweils gültig für Luft und Stickstoff.
² Abschaltdruck (Enddrucksensor). Einstelldruck Sicherheitsventil max. 365, 420 bzw. 520 bar.
-
Details & Eigenschaften
Die wassergekühlten Hochdruck-Booster der GIB-Baureihe von BAUER KOMPRESSOREN sind ideal für anspruchsvolle industrielle Anwendungen im Dauerbetrieb. Dank gezielter Wasserkühlung der Kompressorblöcke und mehrstufiger Verdichtung bleiben Betriebstemperaturen niedrig und der Verschleiß wird minimiert. Die Anlagen bieten höchste Gasdichtheit für verlustfreie Verdichtung bis 520 bar. Bewährte BAUER Systemkomponenten, robuster Aufbau und eine optimierte Leistungsaufnahme sorgen für höchste Effizienz. Der geringe Ölverbrauch, lange Wartungsintervalle und transparente Wartungssätze reduzieren nachhaltig die Betriebskosten (TCO).
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Anlagenkonzept
Die Anlagen verfügen über eine Direktkupplung, sind mit Schwingungsdämpfern ausgestattet und für die fundamentlose Aufstellung geeignet. Die gasdichte Ausführung ermöglicht eine verlustfreie Verdichtung bis zum gewünschten Enddruck. Sie eignet sich besonders zur wirtschaftlichen Rückgewinnung und Umfüllung von Edelgasen, Gasgemischen sowie Heliox. Die wassergekühlte Baureihe ist für Einsatzorte ohne Luftkühlung geeignet und ist mit einer Kondensatautomatik zur automatischen Ableitung des Kondensats ausgestattet.
Kompressorblock
Die Blockbaureihen BK 23 bis BK 52 verfügen über ein speziell geformtes Kurbelgehäuse zur gleichmäßigen Aufnahme der inneren Gaskräfte. Enge Fertigungstoleranzen und minimale Schadräume sichern hohe Energieeffizienz. Plasmanitrierte Zylinder, verchromte Kolbenringe und gehonte Oberflächen sorgen für geringe Reibung und lange Lebensdauer. Die unter dem Kurbelgehäuse angeflanschte Ölwanne reduziert den Ölverbrauch und ermöglicht Einbaulagen bis 30° in alle Richtungen.
Optionen
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
Nachfülleinrichtung
Die Handpumpe dient zum Nachfüllen von Kompressoröl in das unter Druck stehende Kurbelgehäuse.
Ansaugeinrichtung und Ansaugpufferbehälter
Die Ansaugeinrichtung führt Luft oder Gas mit überwachtem Ansaugdruck dem Kompressor zu. Bei Über- oder Unterschreitung der Grenzwerte erfolgt eine automatische Abschaltung der Anlage. Zur Verringerung von Pulsationen im Ansaugbereich ist ein Ansaugpufferbehälter empfohlen.
Kondensatsammelsystem 60 l
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld.
Plattenwärmetauscher-Set
Der Plattenwärmetauscher ermöglicht den Aufbau eines eigenen geschlossenen Kühlwasserkreislaufs für den Kompressor. Er ist besonders bei offenen Kühlsystemen mit Flusswasser, Seewasser oder offenen Kühltürmen erforderlich. Dadurch wird sichergestellt, dass der Kompressor mit Kühlwasser in gleichbleibend geeigneter Qualität betrieben werden kann.
Rückkühler-Set
Das Set enthält einen Luft-Wasser Wärmetauscher, der den Betrieb wassergekühlter Kompressoranlagen unabhängig von einer bauseitigen Wasserversorgung ermöglicht.
-
Downloads
-
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür werden GIB 52 Booster eingesetzt?
GIB 52 Hochdruck-Booster werden zur Hochdruckverdichtung bereits vorverdichteter Gase eingesetzt. Sie eignen sich für industrielle Anwendungen, bei denen vorhandener Vordruck effizient auf ein höheres Druckniveau angehoben werden soll. Typische Einsatzbereiche sind industrielle Hochdrucksysteme, Druckluft- und Stickstoffsysteme, Prüffelder, Gasabfüllanlagen sowie Prozessgasanwendungen.
Was ist der Unterschied zwischen einem Booster und einem Kompressor?
Ein Booster arbeitet mit einem vorhandenen Ansaugdruck und erhöht diesen auf den gewünschten Enddruck. Im Gegensatz dazu verdichtet ein Kompressor das Gas direkt aus dem atmosphärischen Ansaugdruck.
Welche Druckbereiche deckt die GIB 52-Baureihe ab?
Die GIB 52 Hochdruck-Booster erreichen je nach Ausführung und vorhandenem Ansaugdruck Enddrücke im Bereich von etwa 90 bis 520 bar.
Welche Liefermengen bieten die GIB 52 Booster?
Die GIB 52-Baureihe deckt Liefermengen von etwa 10.500 bis 22.800 Litern pro Minute ab. Die tatsächliche Liefermenge hängt vom Ansaugdruck, dem Enddruck sowie der jeweiligen Ausführung ab.
Für welche Gase sind die GIB 52 Booster geeignet?
Die GIB 52 Booster sind für die Verdichtung von Luft, Stickstoff, Helium, Heliox und Argon ausgelegt. Sie sind speziell für industrielle Anwendungen mit erhöhtem Druckbedarf konzipiert.
Wie werden die GIB 52 Booster gesteuert und überwacht?
Die Booster sind mit der Steuerung B-CONTROL III ausgestattet. Diese übernimmt die zuverlässige Steuerung und Überwachung aller relevanten Betriebsparameter. Dank zahlreicher Schnittstellen lässt sich die Steuerung flexibel in bestehende Anlagen- und Leitsysteme integrieren. Betriebszustände, Meldungen und Störungen werden übersichtlich dargestellt und unterstützen einen sicheren und effizienten Anlagenbetrieb.
Welche Vorteile bietet die Wasserkühlung der GIB 52 gegenüber luftgekühlten Boostern?
Die Wasserkühlung der GIB 52 ermöglicht eine gezielte und effiziente Wärmeabfuhr direkt am Verdichterblock, insbesondere an Zwischen- und Nachkühlern sowie den Ventilköpfen. Dadurch sinkt die thermische Belastung der Bauteile, was zu geringerer mechanischer Beanspruchung, längeren Ventilstandzeiten und einer erhöhten Betriebssicherheit sowie Lebensdauer führt. Zusätzlich ist nur eine geringe Raumlüftung zur Abführung der Motor- und Restwärme erforderlich.
Wie wartungsfreundlich sind GIB 52 Booster?
Die GIB 52 Booster sind wartungsarm konstruiert und auf lange Wartungsintervalle ausgelegt. Die robuste wassergekühlte Bauweise und servicefreundliche Konstruktion reduzieren Wartungsaufwand und Stillstandzeiten.
