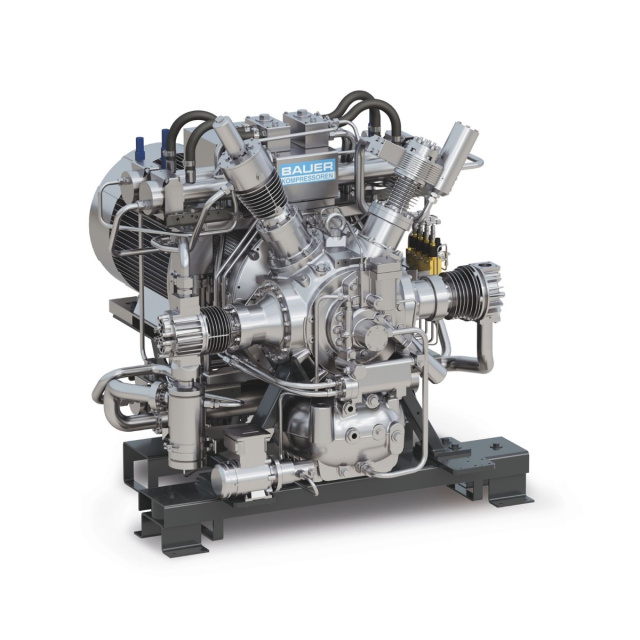

GIB 26 Baureihe (110 bar)
Wassergekühlte Mitteldruck-Booster für Luft, Stickstoff, Helium, Heliox und Argon bis 110 bar
- 7000-15400 l/min
- 25-110 bar
- 132 kW
Anfrage Produkt
- SKU
- GIB26-MD
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Druckfestes und gasdichtes Kurbelgehäuse für Hochdruckbooster
Das bionisch geformte Kurbelgehäuse ist druckfest ausgelegt, vollständig gasdicht und für hohe Vordrücke geeignet. Es verhindert Leckagen, reduziert mechanische Belastungen und maximiert Lebensdauer und Betriebssicherheit für einen langlebigen, zuverlässigen Hochdruck-Boosterbetrieb.
Auslegung für extreme Umweltbedingungen
BAUER Kompressoren für Marine- und Offshore-Einsätze sind korrosionsgeschützt und für salzhaltige, raue Umgebungen optimiert. Sie liefern zuverlässige Leistung und hohe Langlebigkeit und sichern einen zuverlässigen Betrieb auch unter rauesten Bedingungen.
Technische Daten
Hochdruck Booster GIB 26, 7000-15400 l/min, 25-110 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Ansaugdruck | Betriebsdruck ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | bar (min) | bar (max) | U/min | kW | kg | lbs | ||
| Booster-Reihe GIB 26, 25 bis 110 bar | |||||||||||
| GIB 26.7-132 | 7000 | 420 | 247 | 4 | 25 | 50 | 2 | 1485 | 132 | 3360 | 7400 |
| 9800 | 588 | 346 | 6 | 35 | 63 | ||||||
| 12600 | 756 | 445 | 8 | 40 | 100 | ||||||
| 15400 | 924 | 544 | 10 | 50 | 100 | ||||||
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen, jeweils gültig für Luft und Stickstoff.
² Abschaltdruck (Enddrucksensor). Einstelldruck Sicherheitsventil max. 110 bar.
-
Details & Eigenschaften
Die wassergekühlten Mitteldruck-Booster der GIB-Baureihe von BAUER KOMPRESSOREN bieten höchste Zuverlässigkeit und Effizienz bei der Verdichtung von Luft, Stickstoff, Helium, Heliox und Argon. Robuste Kompressorblöcke und bewährte Systemkomponenten sorgen für optimale Performance im industriellen Dauerbetrieb. Die gezielte Wasserkühlung reduziert thermische Belastung und Geräuschemissionen, während die gasdichte Konstruktion eine verlustfreie Verdichtung auf bis zu 110 bar ermöglicht. Dank geringer Betriebskosten, langer Wartungsintervalle und minimalem Ölverbrauch eignen sich die Booster ideal für Anwendungen wie Nachverdichtung aus Druckluftnetzen, Stickstoffgeneratoren, Gasrückgewinnung und Biogasverdichtung.
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.
Anlagenkonzept
Die Anlagen verfügen über eine Direktkupplung, sind mit Schwingungsdämpfern ausgestattet und für die fundamentlose Aufstellung geeignet. Die gasdichte Ausführung ermöglicht eine verlustfreie Verdichtung bis zum gewünschten Enddruck. Sie eignet sich besonders zur wirtschaftlichen Rückgewinnung und Umfüllung von Edelgasen, Gasgemischen sowie Heliox. Die wassergekühlte Baureihe ist für Einsatzorte ohne Luftkühlung geeignet und ist mit einer Kondensatautomatik zur automatischen Ableitung des Kondensats ausgestattet.
Kompressorblock
Die Blockbaureihen BK 23 bis BK 52 verfügen über ein speziell geformtes Kurbelgehäuse zur gleichmäßigen Aufnahme der inneren Gaskräfte. Enge Fertigungstoleranzen und minimale Schadräume sichern hohe Energieeffizienz. Plasmanitrierte Zylinder, verchromte Kolbenringe und gehonte Oberflächen sorgen für geringe Reibung und lange Lebensdauer. Die unter dem Kurbelgehäuse angeflanschte Ölwanne reduziert den Ölverbrauch und ermöglicht Einbaulagen bis 30° in alle Richtungen.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit. Wenn sich der Zustand Ihrer Kompressoranlage verändert, informiert Sie die B-CLOUD bzw. B-APP sofort – bequem per E-Mail oder Push-Nachricht direkt auf Ihr Smartphone.
B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
Vorschmierpumpe
Nach längeren Stillstandszeiten erfolgt die automatische Vorschmierung der Gleitlager. Die Ansteuerung dieser Funktion übernimmt die B-CONTROL Steuerung.
Ansaugeinrichtung und Ansaugpufferbehälter
Die Ansaugeinrichtung führt Luft oder Gas mit überwachtem Ansaugdruck dem Kompressor zu. Bei Über- oder Unterschreitung der Grenzwerte erfolgt eine automatische Abschaltung der Anlage. Zur Verringerung von Pulsationen im Ansaugbereich ist ein Ansaugpufferbehälter empfohlen.
Kondensatsammelsystem 60 l
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld.
Plattenwärmetauscher-Set
Der Plattenwärmetauscher ermöglicht den Aufbau eines eigenen geschlossenen Kühlwasserkreislaufs für den Kompressor. Er ist besonders bei offenen Kühlsystemen mit Flusswasser, Seewasser oder offenen Kühltürmen erforderlich. Dadurch wird sichergestellt, dass der Kompressor mit Kühlwasser in gleichbleibend geeigneter Qualität betrieben werden kann.
Rückkühler-Set
Das Set enthält einen Luft-Wasser Wärmetauscher, der den Betrieb wassergekühlter Kompressoranlagen unabhängig von einer bauseitigen Wasserversorgung ermöglicht.
-
Downloads
-
Produkt Video

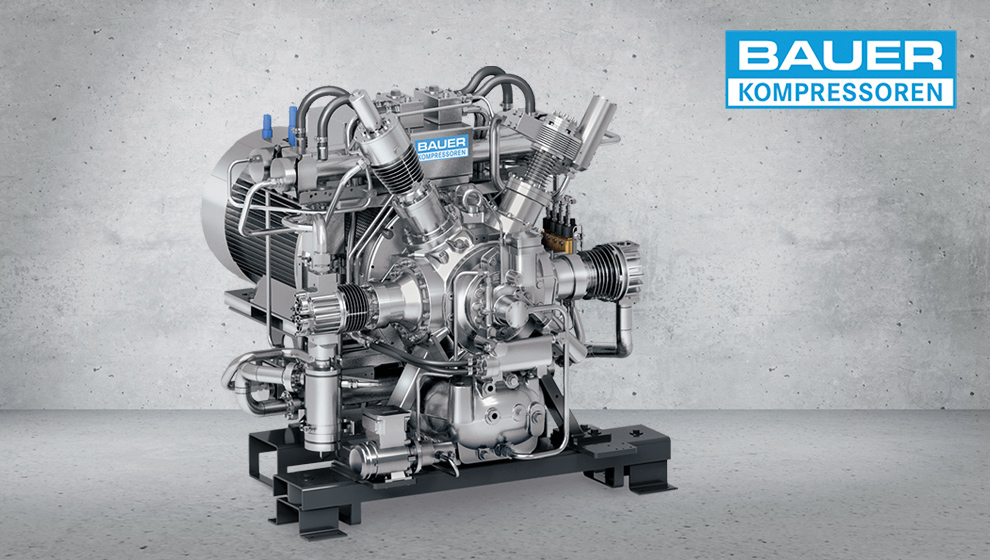

Die BK 26 Baureihe
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür werden GIB 26 Booster eingesetzt?
GIB 26 Mitteldruck-Booster werden eingesetzt, um bereits vorverdichtete Gase effizient auf höhere Mitteldruckniveaus zu verdichten. Sie eignen sich für industrielle Anwendungen, bei denen vorhandener Vordruck genutzt und auf ein höheres Druckniveau angehoben werden soll. Typische Einsatzbereiche sind industrielle Mitteldrucksysteme, Druckluft- und Stickstoffsysteme, Prüffelder, Gasabfüllanlagen sowie Prozessgasanwendungen.
Was ist der Unterschied zwischen einem Booster und einem Kompressor?
Ein Booster arbeitet mit einem vorhandenen Ansaugdruck und erhöht diesen auf den gewünschten Enddruck. Im Gegensatz dazu verdichtet ein Kompressor das Gas direkt aus dem atmosphärischen Ansaugdruck.
Welche Druckbereiche deckt die GIB 26-Baureihe ab?
Die GIB 26 Mitteldruck-Booster erreichen je nach Ausführung und vorhandenem Ansaugdruck Enddrücke im Bereich von etwa 25 bis 110 bar.
Welche Liefermengen bieten die GIB 26 Mitteldruck-Booster?
Die GIB 26-Mitteldruckbaureihe deckt Liefermengen von etwa 7.000 bis 15.400 Litern pro Minute ab. Die tatsächliche Liefermenge hängt vom Ansaugdruck, dem Enddruck sowie der jeweiligen Ausführung ab.
Für welche Gase sind die GIB 26 Mitteldruck-Booster geeignet?
Die GIB 26 Booster sind für die Verdichtung von Luft, Stickstoff, Helium, Heliox und Argon ausgelegt. Sie sind speziell für industrielle Anwendungen mit erhöhtem Druckbedarf konzipiert.
Wie werden die GIB 26 Booster gesteuert und überwacht?
Die Booster sind mit der Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die sichere Überwachung aller relevanten Betriebsparameter sowie die Anbindung an die B-CLOUD und die B-APP.
Welchen Vorteil bietet die B-CLOUD bei GIB 26 Boosteranwendungen?
Die B-CLOUD ermöglicht eine digitale Fernüberwachung der Booster-Anlage. Betriebsdaten, Meldungen und Zustände sind jederzeit abrufbar und unterstützen eine planbare Wartung sowie eine hohe Anlagenverfügbarkeit.
Welche Vorteile bietet die Wasserkühlung der GIB 26 gegenüber luftgekühlten Boostern?
Die Wasserkühlung der GIB 26 ermöglicht eine gezielte und effiziente Wärmeabfuhr direkt am Verdichterblock, insbesondere an Zwischen- und Nachkühlern sowie den Ventilköpfen. Dadurch sinkt die thermische Belastung der Bauteile, was zu geringerer mechanischer Beanspruchung, längeren Ventilstandzeiten und einer erhöhten Betriebssicherheit sowie Lebensdauer führt. Zusätzlich ist nur eine geringe Raumlüftung zur Abführung der Motor- und Restwärme erforderlich.
Für welche industriellen Anwendungen eignen sich GIB 26 Mitteldruck-Booster besonders?
Typische Einsatzbereiche sind industrielle Mitteldrucksysteme, Prüffelder, Gasabfüllanlagen, Prozessgasanwendungen sowie Anwendungen, bei denen vorhandener Leitungsdruck effizient auf Mitteldruckniveau angehoben werden soll.
Wie wartungsfreundlich sind GIB 26 Booster?
Die GIB 26 Booster sind wartungsarm konstruiert und auf lange Wartungsintervalle ausgelegt. Die robuste wassergekühlte Bauweise und servicefreundliche Konstruktion reduzieren Wartungsaufwand und Stillstandzeiten.
