GB 26 Baureihe (Helium)
Wassergekühlte Hochdruck-Kompressoren für Helium & Heliox bis 330 bar
- 2800-3300 l/min
- 120-330 bar
- 75 kW
Anfrage Produkt
- SKU
- GB26-he
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Druckfestes und gasdichtes Kurbelgehäuse für Hochdruck-Edelgaskompressoren
Das bionisch geformte Kurbelgehäuse ist druckfest ausgelegt, vollständig gasdicht und für Vordrücke geeignet. Es verhindert Leckagen, reduziert mechanische Belastungen und maximiert Lebensdauer und Betriebssicherheit für einen langlebigen, zuverlässigen Betrieb bei der Verdichtung von Helium, Argon und anderen Edelgasen.
Höchste Dichtheit für Edelgas- und Prozessgas-Anwendungen
Gasdichte BAUER Industrie-Kompressoren für Helium und Argon erreichen Leckageraten unter 0,1 mbar·l/s. Dies ermöglicht äußerst verlustarme Prozessgas-Verdichtung und höchste Reinheit für stabile Prozesse – ideal für Laboranwendungen, Halbleiterfertigung und industrielle Edelgasanwendungen.
Technische Daten
Hochdruck Kompressor GB 26, 2800-3300 l/min, 120-330 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Ansaugdruck | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | bar | psig | U/min | kW | kg | lbs | ||
| GB 26 Baureihe | 120 – 330 bar | |||||||||||
| GB 26.1-75 | 2800 | 168 | 99 | atm. | 330 | 4780 | 5 | 1485 | 75 | 3100 | 6850 |
| 3330 | 200 | 118 | 1,2 (abs) | ||||||||
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen, jeweils gültig für Helium.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die gasdichten Kompressoren der GB-Baureihe wurden speziell für die zuverlässige Verdichtung von Helium, Heliox und anderen Edelgasen konzipiert. Die gezielte Wasserkühlung von Zwischen- und Nachkühler sowie der Ventilköpfe sorgt für optimale thermische Entlastung, längere Standzeiten und geringere Wartungskosten. Blowby- und Verlustgase werden effizient rückgeführt und Gasverluste durch gekapselte Sicherheitsventile deutlich reduziert. Die Bauweise mit niedrigem Schwerpunkt und Schräglagenfestigkeit bis 30° macht die GB-Baureihe auch für den Marine- und Offshore-Bereich ideal geeignet.
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.

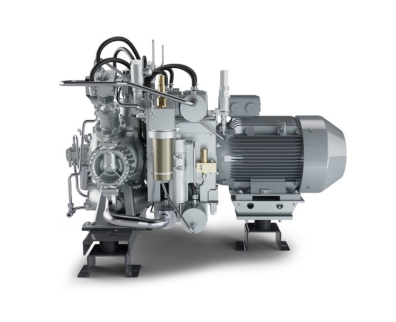

Anlagenkonzept
Die Anlagen verfügen über eine Direktkupplung, sind mit Schwingungsdämpfern ausgestattet und für die fundamentlose Aufstellung geeignet. Die gasdichte Ausführung ermöglicht eine verlustfreie Verdichtung bis zum gewünschten Enddruck. Sie eignet sich besonders zur wirtschaftlichen Rückgewinnung und Umfüllung von Edelgasen, Gasgemischen sowie Heliox. Die wassergekühlte Baureihe ist für Einsatzorte ohne Luftkühlung geeignet und ist mit einer Kondensatautomatik zur automatischen Ableitung des Kondensats ausgestattet.

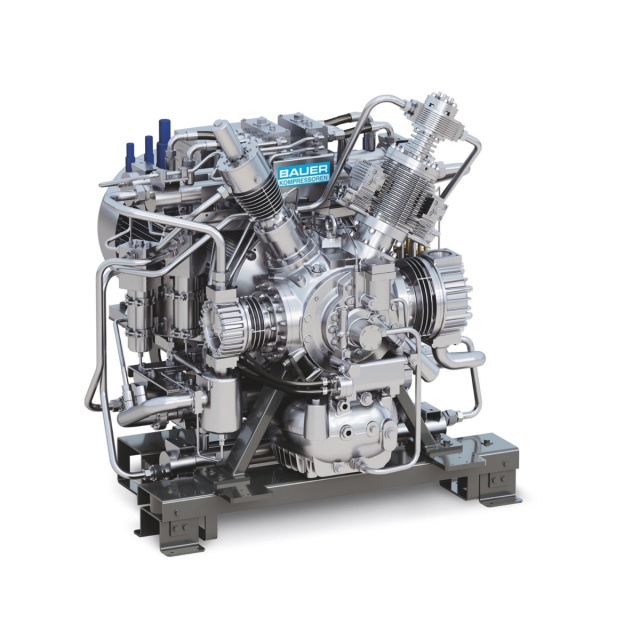

Kompressorblock
Die Blockbaureihen BK 23 bis BK 52 verfügen über ein speziell geformtes Kurbelgehäuse zur gleichmäßigen Aufnahme der inneren Gaskräfte. Enge Fertigungstoleranzen und minimale Schadräume sichern hohe Energieeffizienz. Plasmanitrierte Zylinder, verchromte Kolbenringe und gehonte Oberflächen sorgen für geringe Reibung und lange Lebensdauer. Die unter dem Kurbelgehäuse angeflanschte Ölwanne reduziert den Ölverbrauch und ermöglicht Einbaulagen bis 30° in alle Richtungen.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Überwachung von Druck und Temperatur
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit. Wenn sich der Zustand Ihrer Kompressoranlage verändert, informiert Sie die B-CLOUD bzw. B-APP sofort – bequem per E-Mail oder Push-Nachricht direkt auf Ihr Smartphone.
B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.

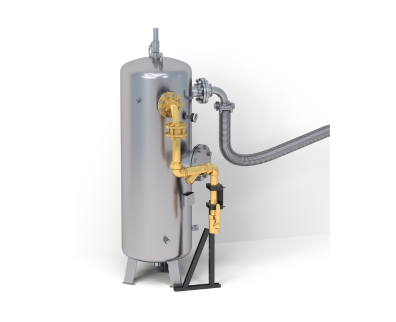

Ansaugpufferbehälter
Der kombinierte Ansaugpuffer- und Kondensatbehälter ist bei der Verdichtung von Helium erforderlich, um Pulsationen, Schallübertragung und Ölverbrauch zu reduzieren. Im Behälter selbst wird nahezu kein Druck aufgebaut. Ein zusätzlich bauseitig vorgesehener Gasballon dient als erweitertes Puffervolumen.

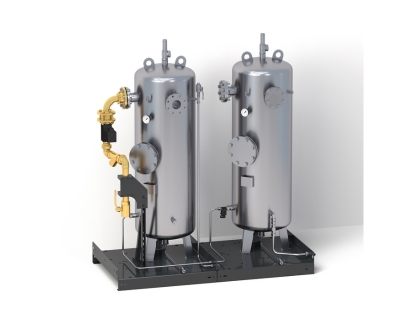

Separater Ansaugpuffer- und Kondensatbehälter
In diesem geschlossenen System verbleibt das mit der Kondensatautomatik ausströmende Gas in den Behältern und wird dem Verdichtungsprozess direkt wieder zugeführt. Die Nutzung ist auch ohne bauseitigen Gasballon möglich. Der Lieferumfang entspricht dem kombinierten Behälter, besteht jedoch aus zwei separaten Behältern und beinhaltet zusätzlich ein Ansaugmagnetventil sowie eine Ausgleichsleitung zur Rückführung des Gases in den Ansaugprozess.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.

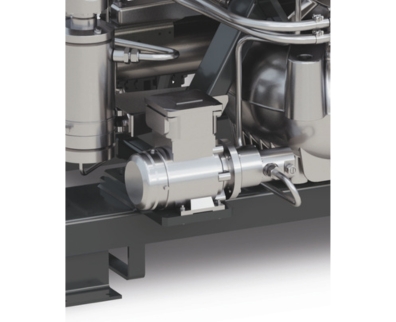

Vorschmierpumpe
Nach längeren Stillstandszeiten erfolgt die automatische Vorschmierung der Gleitlager. Die Ansteuerung dieser Funktion übernimmt die B-CONTROL Steuerung.
Ansaugeinrichtung und Ansaugpufferbehälter
Die Ansaugeinrichtung führt dem Kompressor Luft oder Gas mit geeignetem überwachtem Ansaugdruck zu. Bei Über- oder Unterschreitung erfolgt eine automatische Abschaltung. Die Ansaugeinrichtung besteht u.a. aus Rohrfilter, Ansaugdrucksensor, Manometer, Rohrleitung und Anschluss sowie Ansaugmagnet- und Sicherheitsventil.

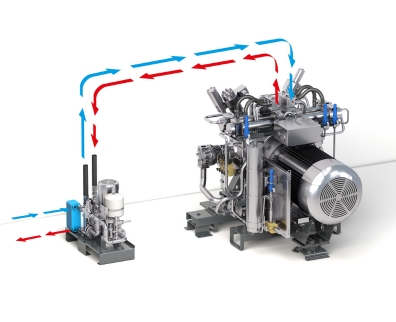

Plattenwärmetauscher-Set
Der Plattenwärmetauscher ermöglicht den Aufbau eines eigenen geschlossenen Kühlwasserkreislaufs für den Kompressor. Er ist besonders bei offenen Kühlsystemen mit Flusswasser, Seewasser oder offenen Kühltürmen erforderlich. Dadurch wird sichergestellt, dass der Kompressor mit Kühlwasser in gleichbleibend geeigneter Qualität betrieben werden kann.

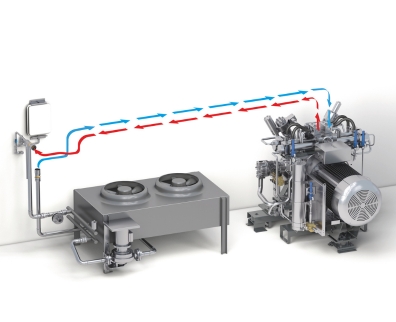

Rückkühler-Set
Das Set enthält einen Luft-Wasser Wärmetauscher, der den Betrieb wassergekühlter Kompressoranlagen unabhängig von einer bauseitigen Wasserversorgung ermöglicht.
-
Downloads
-
Produkt Video

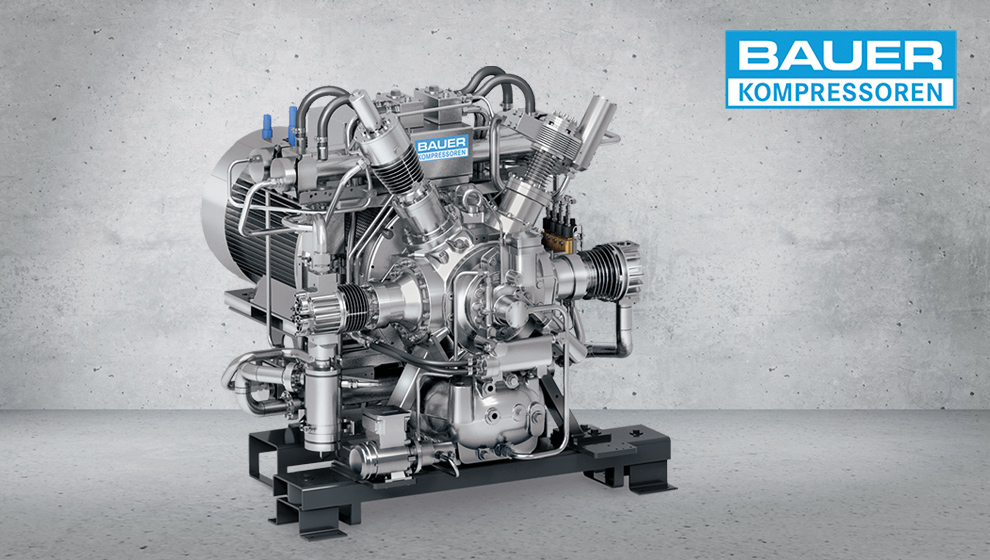

Die BK 26 Baureihe
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür wird die GB26-Baureihe eingesetzt?
Die GB26-Baureihe umfasst wassergekühlte Hochdruckkompressoren zur Verdichtung von Helium und Heliox. Sie wird eingesetzt, wenn diese Gase zuverlässig von atmosphärischem Druck auf hohe Enddrücke verdichtet und im Dauerbetrieb bereitgestellt werden müssen, insbesondere dort, wo thermische Stabilität, hohe Gasreinheit und maximale Betriebssicherheit erforderlich sind. Typische Einsatzbereiche sind Helium- und Heliox-Rückgewinnung, industrielle Prozessgassysteme, Forschung und Entwicklung, Prüffelder sowie medizinisch-technische Anwendungen.
Welche Leistungsbereiche deckt die GB26-Baureihe ab?
Die Hochdruckausführungen der GB26 erreichen Enddrücke von bis zu etwa 330 bar. Die effektiven Liefermengen liegen im Bereich von etwa 2.800 bis 3.300 Litern pro Minute und eignen sich für großvolumige, leistungsintensive Anwendungen im Dauerbetrieb.
Was zeichnet das technische Konzept der GB26-Baureihe aus?
Die Anlagen sind wassergekühlt, mehrstufig aufgebaut und für den Dauerbetrieb ausgelegt. Das bionisch geformte, druckfeste und vollständig gasdichte Kurbelgehäuse verhindert Leckagen, reduziert mechanische Belastungen und sorgt für eine besonders hohe Betriebssicherheit und Lebensdauer. In Kombination mit der mehrstufigen Verdichtung werden hohe Enddrücke bei gleichzeitig robuster und kompakter Bauweise erreicht.
Wie werden die Hochdruckkompressoren der GB26-Baureihe gesteuert und überwacht?
Die Kompressoren sind mit der Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die kontinuierliche Überwachung aller relevanten Betriebsparameter sowie die Anbindung an die B-CLOUD und die B-APP.
Welchen Vorteil bietet die B-CLOUD?
Die B-CLOUD ermöglicht eine zentrale digitale Überwachung der Anlage. Betriebsdaten und Zustände stehen in Echtzeit zur Verfügung und unterstützen eine zustandsorientierte Wartung sowie eine hohe Anlagenverfügbarkeit, insbesondere bei großvolumigen Helium- und Heliox-Systemen.
Für welche Gase ist die GB26-Baureihe geeignet?
Die GB26-Baureihe ist speziell für die Verdichtung von Helium und Heliox ausgelegt. Die Konstruktion ist auf hohe Gasdichtheit, minimale Leckageverluste und eine hohe Gasreinheit abgestimmt.
Welche Vorteile bietet die Wasserkühlung der GB26 gegenüber luftgekühlten Kompressoren?
Die Wasserkühlung ermöglicht eine gezielte und effiziente Wärmeabfuhr direkt am Kompressorblock, insbesondere an Zwischen- und Nachkühlern sowie den Ventilköpfen. Dadurch sinkt die thermische Belastung der Bauteile, was zu geringerer mechanischer Beanspruchung, verlängerten Standzeiten der Ventile, reduziertem Ölverbrauch sowie erhöhter Betriebssicherheit und Lebensdauer führt. Zusätzlich ist nur eine minimale Raumlüftung zur Abführung der Motor- und Restwärme erforderlich.
Warum eignen sich die Kompressoren besonders für Helium- und Heliox-Anwendungen?
Die Kompressoren der GB26-Baureihe wurden gezielt für den Betrieb mit Helium und Heliox entwickelt und optimiert. Sie gewährleisten eine sehr hohe Gasdichtheit, minimale Gasverluste und eine hohe Gasreinheit. Dank der Rückführung von Blowby- und Verlustgas aus der Kondensatablassautomatik in den Ansaugpuffer sowie der effizienten Kapselung der Sicherheitsventile werden Gasverluste wirksam minimiert. Dadurch wird eine Leckagerate von weniger als 0,1 mbar·l/s erreicht.
Wie wartungsfreundlich ist die GB26-Baureihe?
Die Kompressoren sind auf lange Wartungsintervalle und wartungsarmen Dauerbetrieb ausgelegt. Die robuste wassergekühlte Großblock-Bauweise und gut zugängliche Baugruppen reduzieren Serviceaufwand und Stillstandzeiten auch bei hoher Dauerlast.
