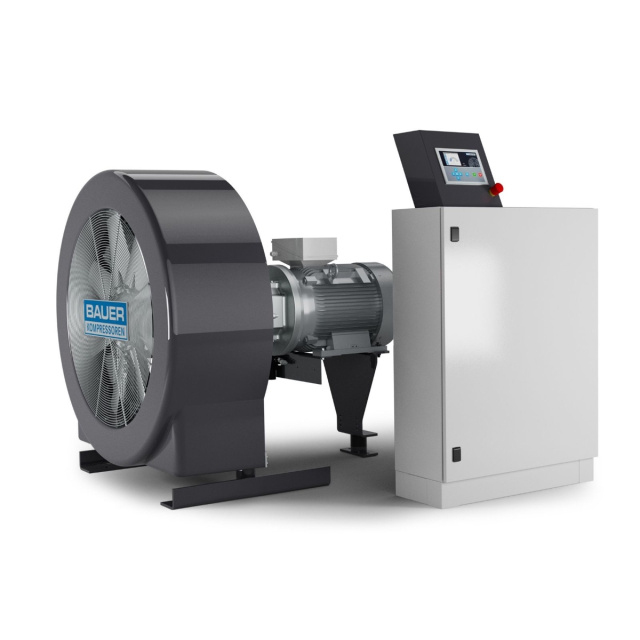

G 22 Baureihe (Helium)
Luftgekühlte Hochdruck-Kompressoren für Helium und Heliox bis 350 bar
- 620-1500 l/min
- 120-350 bar
- 22-37 kW
Anfrage Produkt
- SKU
- K22-he
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Engineering für Effizienz und Komfort
Die Kompressoranlage ist kompakt und ergonomisch aufgebaut und auf hohe Effizienz sowie zuverlässige Performance ausgelegt. Der optimierte Aufbau ermöglicht einfachen Wartungszugang und eine servicefreundliche Handhabung im täglichen Betrieb.
Höchste Dichtheit für Edelgas- und Prozessgas-Anwendungen
Gasdichte BAUER Industrie-Kompressoren für Helium und Argon erreichen Leckageraten unter 0,1 mbar·l/s. Dies ermöglicht äußerst verlustarme Prozessgas-Verdichtung und höchste Reinheit für stabile Prozesse – ideal für Laboranwendungen, Halbleiterfertigung und industrielle Edelgasanwendungen.
Technische Daten
Hochdruck Kompressor G 22, 620-1500 l/min, 120-350 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| G 22 Baureihe | 120 – 320 bar | 50 Hz | ||||||||||
| G 22.6-22 | 620 | 37,2 | 21,9 | 320 | 4640 | 4 | 985 | 22 | 820 | 1810 |
| G 22.6-30 | 900 | 54 | 31,8 | 320 | 4640 | 4 | 1485 | 30 | 890 | 1960 |
| G 22 Baureihe | 200 – 350 bar | 50 Hz | ||||||||||
| G 22.5-22 | 780 | 46,8 | 27,5 | 350 | 5100 | 5 | 985 | 22 | 890 | 1960 |
| G 22.5-30 | 1170 | 70,2 | 41,3 | 350 | 5100 | 5 | 1485 | 30 | 960 | 2115 |
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| G 22 Baureihe | 120 – 320 bar | 60 Hz | ||||||||||
| G 22.6-22 | 730 | 43,8 | 25,8 | 320 | 4640 | 4 | 1170 | 22 | 820 | 1810 |
| G 22.6-30 | 1000 | 60 | 35,3 | 320 | 4640 | 4 | 1770 | 30 | 890 | 1960 |
| G 22 Baureihe | 200 – 350 bar | 60 Hz | ||||||||||
| G 22.5-22 | 940 | 56,4 | 33,2 | 350 | 5100 | 5 | 1170 | 22 | 890 | 1960 |
| G 22.5-37 | 1500 | 90 | 53 | 350 | 5100 | 5 | 1770 | 37 | 960 | 2115 |
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen, jeweils gültig für Helium.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die G-Baureihe von BAUER KOMPRESSOREN bietet leistungsstarke, gasdichte Hochdruck-Kompressoren für Helium, Heliox und andere Edelgase. Durch minimierte Gasverluste dank Rückführung von Blowby- und Verlustgasen sowie eine optimierte Kapselung der Sicherheitsventile eignen sich die Anlagen hervorragend für die Rückgewinnung und Umfüllung wertvoller Edelgase. Mit robuster Bauweise, hohem Wirkungsgrad, geringem Wartungsaufwand und einfacher Installation setzen die Kompressoren Maßstäbe im industriellen Einsatz. Der weltweite BAUER Service und die gesicherte Ersatzteilversorgung bieten dabei maximale Betriebssicherheit.
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.
Anlagenkonzept
Die direkt gekuppelten Kompressoranlagen sind mit Schwingungsdämpfern ausgestattet und für die fundamentlose Aufstellung geeignet. Ein wartungsarmer Direktantrieb sowie die durchdachte Anlagenkonfiguration ermöglichen einen guten Zugang für Wartungsarbeiten. Die luftgekühlten Kompressoren führen Wärme effizient ab. Die Kondensatautomatik leitet das Kondensat automatisch ab und sammelt es in einem optionalen Behälter.
Ansaugpufferbehälter
Der kombinierte Ansaugpuffer- und Kondensatbehälter ist bei der Verdichtung von Helium erforderlich, um Pulsationen, Schallübertragung und Ölverbrauch zu reduzieren. Im Behälter selbst wird nahezu kein Druck aufgebaut. Ein zusätzlich bauseitig vorgesehener Gasballon dient als erweitertes Puffervolumen.
Kompressorblock
Die luftgekühlten Verdichterblöcke sind mit Zwischen- und Nachkühlern, Öl- und Wasserabscheidern nach jeder Stufe sowie Druckölschmierung ausgestattet. Sie bilden die Basis für vollautomatisierte Systeme zur Verdichtung von Luft und Gasen bei atmosphärischem Ansaugdruck oder erhöhtem Vordruck. Großzügig ausgelegte Kühler und verrippte Zylinder sichern die Kühlung. Ölfeinstfilter, lange Wartungsintervalle und dynamisch gewuchtete Triebwerke sorgen für Effizienz und Laufruhe.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
Super Silent-Version
Die Super Silent-Verkleidung reduziert den Schalldruckpegel der Kompressoranlage deutlich und ermöglicht den Anschluss eines Abluftschachts. Die effektive Schalldämmung sorgt für einen leiseren Betrieb und kann bei Bedarf auch nachträglich nachgerüstet werden.
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Sanftanlauf
Für einen schonenden Start Ihrer Anlage empfiehlt sich der Einsatz eines Sanftanlaufsystems, das den Anlaufstrom deutlich reduziert. Ab einer Motorleistung von 75 kW ist diese Funktion serienmäßig in Kombination mit der B-CONTROL Steuerung integriert. Alternativ kann ein Frequenzumrichter verwendet werden, der zusätzlich die Liefermenge an den Verbrauch anpassen und den Energiebedarf senken kann – für maximale Effizienz und Betriebssicherheit.
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
Ölstandsüberwachung
Wird die Min-Markierung des Ölstands erreicht, erscheint eine Warnmeldung in der Steuerung. Diese Option ist besonders für den Dauerbetrieb empfehlenswert und erhöht die Betriebssicherheit der Kompressoranlage durch frühzeitige Information über kritische Füllstände.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit. Wenn sich der Zustand Ihrer Kompressoranlage verändert, informiert Sie die B-CLOUD bzw. B-APP sofort – bequem per E-Mail oder Push-Nachricht direkt auf Ihr Smartphone.
B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.
Separater Ansaugpuffer- und Kondensatbehälter
In diesem geschlossenen System verbleibt das mit der Kondensatautomatik ausströmende Gas in den Behältern und wird dem Verdichtungsprozess direkt wieder zugeführt. Die Nutzung ist auch ohne bauseitigen Gasballon möglich. Der Lieferumfang entspricht dem kombinierten Behälter, besteht jedoch aus zwei separaten Behältern und beinhaltet zusätzlich ein Ansaugmagnetventil sowie eine Ausgleichsleitung zur Rückführung des Gases in den Ansaugprozess.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
-
Downloads
-
Produkt Video

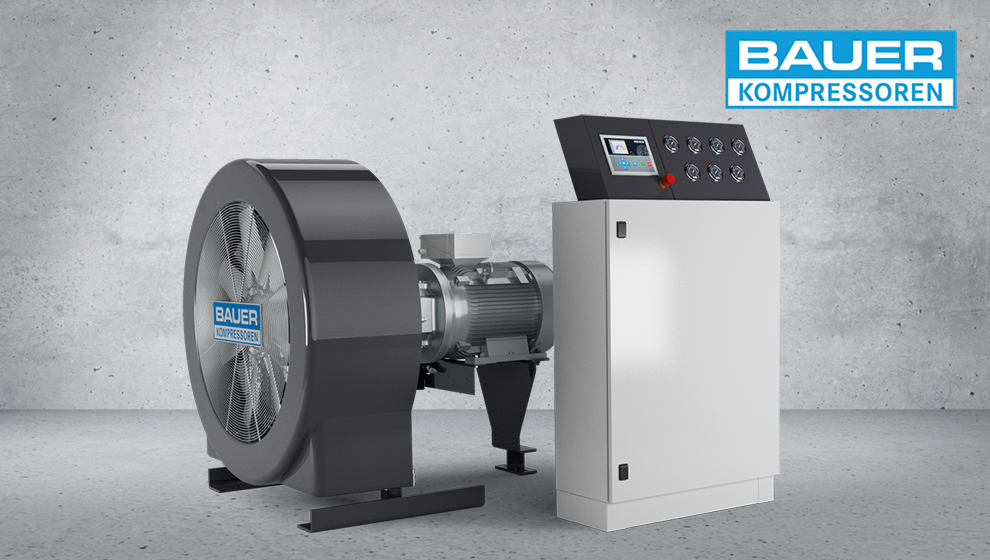

Die neue BAUER K 22 Baureihe
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Welche Leistungsbereiche deckt die G22-Baureihe für Helium ab?
Die Hochdruckausführungen der G22-Baureihe erreichen je nach Ausführung Enddrücke von bis zu 350 bar. Die effektiven Liefermengen liegen modellabhängig zwischen etwa 620 und 1.500 Litern pro Minute. Damit eignet sich die Baureihe sowohl für kompakte Heliumanwendungen als auch für leistungsstarke Rückgewinnungs- und Versorgungssysteme.
Wie werden die Hochdruckkompressoren der G22-Baureihe gesteuert und überwacht?
Die Kompressoren sind mit der Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die sichere Überwachung aller relevanten Betriebsparameter sowie die Anbindung an die B-CLOUD und die B-APP.
Welchen Vorteil bietet die B-CLOUD?
Die B-CLOUD ermöglicht eine zentrale und digitale Überwachung der Anlage. Betriebsdaten, Zustände und Meldungen stehen in Echtzeit zur Verfügung und unterstützen eine zustandsorientierte Wartung sowie eine hohe Anlagenverfügbarkeit.
Wie energieeffizient arbeitet die G22-Baureihe im Heliumbetrieb?
Durch den Direktantrieb, die optimierte mehrstufige Verdichtung und minimierte Leckageverluste arbeitet die G22-Baureihe besonders energieeffizient. Die Konstruktion ist auf einen wirtschaftlichen Dauerbetrieb mit Helium ausgelegt.
Für welche Gase ist die G22-Baureihe geeignet?
Die G22-Baureihe ist speziell für die Verdichtung von Helium und Heliox ausgelegt. Die Ausführung ist auf maximale Gasdichtheit, minimale Leckageverluste und eine hohe Gasreinheit abgestimmt.
Warum eignen sich die Kompressoren besonders für Helium?
Die Kompressoren der G22-Baureihe wurden gezielt für den Betrieb mit Helium optimiert. Sie gewährleisten eine sehr hohe Gasdichtheit, minimale Heliumverluste und eine hohe Gasreinheit. Dadurch wird eine Leckagerate von weniger als 0,1 mbar·l/s erreicht.
Wie wartungsfreundlich ist die G22-Baureihe?
Die Hochdruckkompressoren sind auf lange Wartungsintervalle und einen wartungsarmen Betrieb ausgelegt. Die robuste Bauweise, gut zugängliche Baugruppen und die gasdichte Konstruktion reduzieren den Serviceaufwand und minimieren Stillstandzeiten.
Für welche industriellen Anwendungen eignen sich die G22-Hochdruckkompressoren besonders?
Typische Einsatzbereiche sind Heliumrückgewinnung, Edelgasabfüllung, Forschung und Entwicklung, Prüffelder sowie Prozessgasanwendungen, bei denen höchste Dichtheit und ein zuverlässiger Hochdruckbetrieb gefordert sind.
