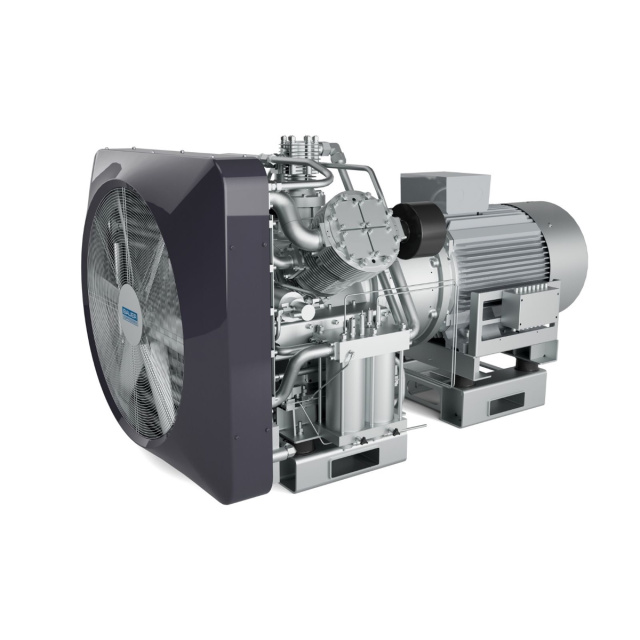

BM Baureihe (100 bar)
Luftgekühlte Mitteldruck-Kompressoren für Luft bis 100 bar
- 630-7300 l/min
- 100 bar
- 15-132 kW
Anfrage Produkt
- SKU
- BM_100
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Engineering für Effizienz und Komfort
Die Kompressoranlage ist kompakt und ergonomisch aufgebaut und auf hohe Effizienz sowie zuverlässige Performance ausgelegt. Der optimierte Aufbau ermöglicht einfachen Wartungszugang und eine servicefreundliche Handhabung im täglichen Betrieb.
Auslegung für extreme Umweltbedingungen
BAUER Kompressoren für Marine- und Offshore-Einsätze sind korrosionsgeschützt und für salzhaltige, raue Umgebungen optimiert. Sie liefern zuverlässige Leistung und hohe Langlebigkeit und sichern einen zuverlässigen Betrieb auch unter rauesten Bedingungen.
Technische Daten
Mitteldruck-Kompressor BM-Baureihe, 630 - 7300 l/min, 100 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Abschaltdruck ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| BM-Baureihe 40 bar – 50 Hz | ||||||||||
| BM 6.1/100-15 | 630 | 37,8 | 22,2 | 100 | 1450 | 3 | 1470 | 15 | 425 | 935 |
| BM 10.1/100-18.5 | 1060 | 63,6 | 37,4 | 100 | 1450 | 3 | 1485 | 18,5 | 475 | 1045 |
| BM 20.1/100-37 | 2180 | 130,8 | 77 | 100 | 1450 | 3 | 1485 | 37 | 1010 | 2225 |
| BM 30.1/100-55 | 3080 | 184,8 | 109 | 100 | 1450 | 3 | 1485 | 55 | 1150 | 2535 |
| BM 40.1/100-75 | 4200 | 252 | 148,3 | 100 | 1450 | 3 | 1480 | 75 | 1990 | 4385 |
| BM 60.1/100-110 | 6150 | 369 | 217 | 100 | 1450 | 3 | 1485 | 110 | 2390 | 5270 |
| BM 70.1/100-132 | 7300 | 438 | 257,8 | 100 | 1450 | 3 | 1485 | 132 | 2490 | 5490 |
| Typenbezeichnung | Effektive Liefermenge ¹ | Abschaltdruck ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| BM-Baureihe 80/100 bar – 60 Hz | ||||||||||
| BM 6.1/100-15 | 760 | 45,6 | 26,8 | 100 | 1450 | 3 | 1775 | 15 | 435 | 960 |
| BM 10.1/100-22 | 1280 | 76,8 | 45,2 | 100 | 1450 | 3 | 1780 | 22 | 490 | 1080 |
| BM 20.1/100-45 | 2620 | 157,2 | 92,5 | 80 | 1160 | 3 | 1780 | 45 | 1040 | 2295 |
| BM 20.1/100-55 | 2620 | 175,2 | 92,5 | 100 | 1450 | 3 | 1780 | 55 | 1040 | 2295 |
| BM 30.1/100-75 | 3690 | 221,4 | 130 | 100 | 1450 | 3 | 1780 | 75 | 1300 | 2865 |
| BM 60.1/100-90 | 4910 | 294,6 | 173 | 100 | 1160 | 3 | 1185 | 90 | 2390 | 5270 |
| BM 70.1/100-110 | 5790 | 347,4 | 204,5 | 100 | 1160 | 3 | 1185 | 110 | 2490 | 5490 |
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen.
² Max. Abschaltdruck. Einstelldruck Sicherheitsventil 10% höher.
-
Details & Eigenschaften
Die BM-Baureihe ist für anspruchsvolle Einsatzbereiche konzipiert – mit niedrigem Anlagenschwerpunkt, Schräglagenfestigkeit bis 30° und kompakter, luftgekühlter Bauweise. Ein großer Lüfter gewährleistet zuverlässige Zylinderkühlung auch bei extremen Umgebungstemperaturen. Die 3-stufigen Kompressoren liefern Druck bis zu 100 bar und überzeugen durch Effizienz, geringe Betriebskosten und lange Wartungsintervalle. Damit eignen sie sich ideal für Marine, Offshore, Energie und Industrie. Dank transparenter Wartungspakete und robuster Bauweise bleibt die Total Cost of Ownership dauerhaft niedrig – bei gleichzeitig höchster Verfügbarkeit und Flexibilität im Einsatz.
Kompressorblock
Die Kompressorblöcke der BM-Baureihe verfügen über zwei Verdichterstufen in bewährter BAUER Qualität. Eine integrierte Ölpumpe gewährleistet die Schmierung aller Hauptkomponenten, auch unter anspruchsvollen Bedingungen. Die luftgekühlte Bauweise mit großem Lüfter sorgt für eine zuverlässige Zylinderkühlung, auch bei hohen Umgebungstemperaturen. Alle Verdichtungsstufen sind mit Sicherheitsventilen ausgestattet.
Anlagenkonzept
Ein niedriger Schwerpunkt und Schräglagen bis 30° machen diese Anlagen ideal für den Einsatz an Bord und im Offshore-Bereich. Zum Standard gehören integrierte Zwischenabscheider, Sicherheitsventile und eine Kondensatautomatik. Die komplette Anlage durchläuft vor der Auslieferung eine intensive Qualitätsprüfung und wird vollständig betriebsbereit geliefert.
B-CONTROL-C MICRO Kompressorsteuerung
Die B-CONTROL-C MICRO ist eine moderne Kompressorsteuerung mit Farbdisplay und benutzerfreundlicher Bedienung. Sie steuert Motor und Kondensatautomatik und bietet Funktionen wie Druck- und Temperaturüberwachung, Erfassung der Lastwechsel im Endabscheider sowie eine Betriebsstundenanzeige.
Optionen
Super Silent-Version
Für die BM-Baureihe stehen zwei Schallschutzlösungen zur Verfügung: eine Standard-Silent-Verkleidung für einen deutlich reduzierten Geräuschpegel im regulären Betrieb sowie eine optionale Zusatzverkleidung zur weiteren Senkung des Schalldruckpegels in besonders geräuschsensiblen Einsatzbereichen. Die Zusatzverkleidung ist jederzeit nachrüstbar und ermöglicht eine flexible Anpassung an steigende Schallschutzanforderungen. Die Kompressorsteuerung ist bei beiden Varianten außen am Gehäuse angebracht und gewährleistet eine komfortable sowie jederzeit gut zugängliche Bedienung.
B-CONTROL-C II
Die B-CONTROL-C II ist eine leistungsfähige Steuerung mit Touchscreen-Farbdisplay. Sie steuert Motor und Kondensatautomatik, überwacht Druck, Temperatur, Lastwechsel und Drehrichtung, erfasst Betriebsstunden und unterstützt das Wartungsmanagement. Zusätzliche Funktionen wie Logbuch, Modbus-Schnittstelle und vielfältige Erweiterungsmöglichkeiten runden den Funktionsumfang ab.
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
Manometer Enddruck und Öldruck
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
Ölsumpfheizung
-
Downloads
-
Produkt Video

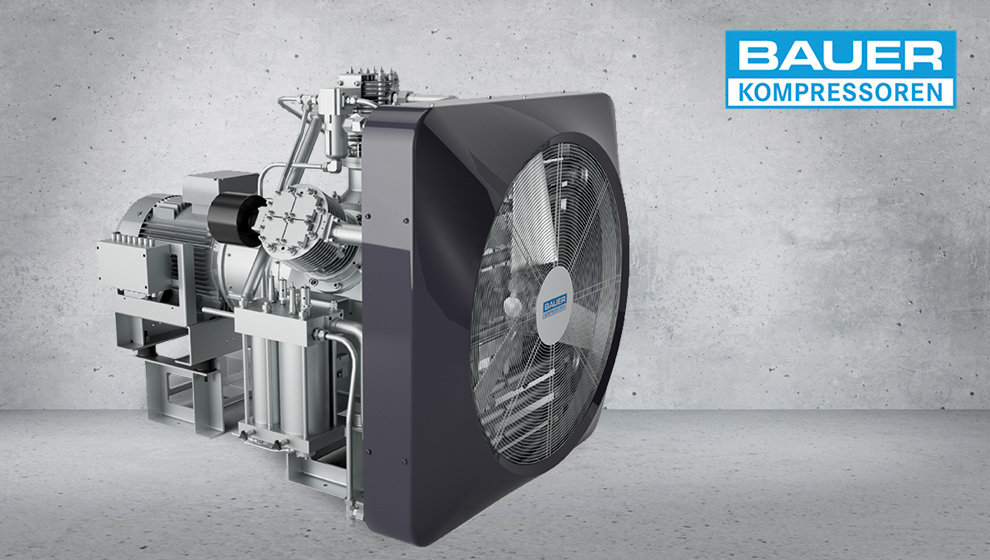

BM Baureihe – die Mitteldruck-Kompressoren von BAUER
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür werden Kompressoren der BM-Baureihe im 100 bar Bereich eingesetzt?
Kompressoren der BAUER BM-Baureihe sind luftgekühlte Hochdruck-Kompressoren zur Verdichtung von Luft. In der 100 bar Ausführung eignen sie sich besonders für industrielle Anwendungen, bei denen hohe Drücke bei mittleren bis hohen Volumenströmen benötigt werden. Gleichzeitig sind sie aufgrund ihrer robusten Bauweise auch für den Einsatz in der Schifffahrt und in Offshore-Umgebungen geeignet.
Welche Leistungsbereiche decken BM-Kompressoren bei 100 bar ab?
Für Enddrücke bis 100 bar sind BM-Modelle in verschiedenen Leistungsgrößen verfügbar. Je nach Modell liegen die effektiven Liefermengen bei etwa 630 bis 7300 l/min.
Was zeichnet Kompressoren der BM-Baureihe aus?
BM-Kompressoren sind direkt gekuppelt und luftgekühlt und besitzen große Kühlventilatoren, die eine optimale Zylinderkühlung auch bei hohen Umgebungstemperaturen gewährleisten. Die robuste Bauweise und der kompakte Aufbau machen sie ideal für den industriellen Dauereinsatz.
Welche Vorteile bieten Kompressoren der BM-Baureihe im Einsatz?
BM-Kompressoren zeichnen sich durch hohe Zuverlässigkeit, robuste Konstruktion und Betriebssicherheit aus. Merkmale wie niedriger Ölverbrauch, lange Wartungsintervalle und eine servicefreundliche Bauweise tragen zu geringen Gesamtbetriebskosten bei.
Wie werden Kompressoren der BM-Baureihe gesteuert und überwacht?
BM-Kompressoren werden mit der Steuerung B-CONTROL C MICRO ausgestattet, die eine einfache Bedienung und sichere Überwachung der wichtigsten Betriebsparameter ermöglicht.
Für welche industriellen Anwendungen eignen sich Kompressoren der BM-Baureihe im 100 bar Bereich besonders?
Typische Einsatzbereiche sind industrielle Hochdruck-Luftversorgung, Produktions- und Fertigungsprozesse, Energie- und Prüfanlagen sowie technische Systeme mit kontinuierlichem Hochdruckbedarf. Dank ihrer maritimen Eignung können die Anlagen auch in schiffsnahen und Offshore-Anwendungen zuverlässig betrieben werden.
