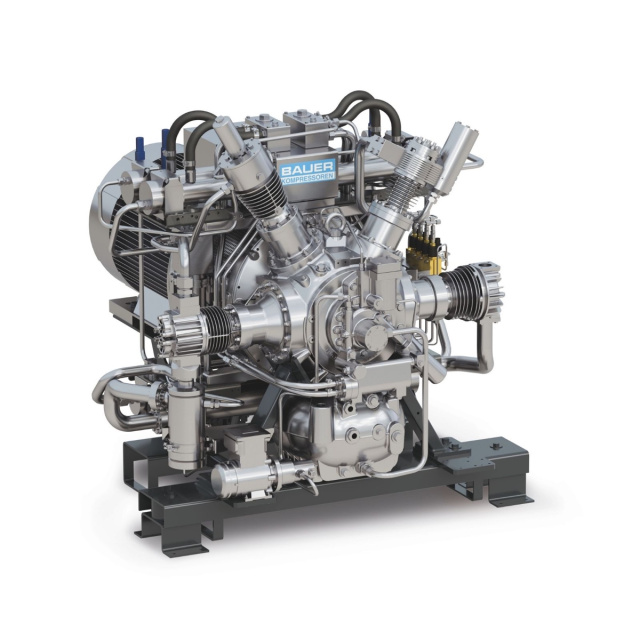

B 26 Baureihe
Wassergekühlte Mitteldruck-Kompressoren für Luft und Stickstoff bis 68 bar
- 3750-5400 l/min
- 25-68 bar
- 55-90 kW
Anfrage Produkt
- SKU
- BK26-B
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Engineering für Effizienz und Komfort
Die Kompressoranlage ist kompakt und ergonomisch aufgebaut und auf hohe Effizienz sowie zuverlässige Performance ausgelegt. Der optimierte Aufbau ermöglicht einfachen Wartungszugang und eine servicefreundliche Handhabung im täglichen Betrieb.
Auslegung für extreme Umweltbedingungen
BAUER Kompressoren für Marine- und Offshore-Einsätze sind korrosionsgeschützt und für salzhaltige, raue Umgebungen optimiert. Sie liefern zuverlässige Leistung und hohe Langlebigkeit und sichern einen zuverlässigen Betrieb auch unter rauesten Bedingungen.
Technische Daten
Mitteldruck Kompressor B 26, 3750-5400 l/min, 25-68 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Betriebsdruck max. ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | U/min | kW | kg | lbs | ||
| B 26 Baureihe | 25 - 68 bar | 50 Hz | ||||||||||
| B 26.4-55 | 3570 | 214 | 123 | 68 | 1000 | 3 | 985 | 55 | 2710 | 5970 |
| B 26.4-90 | 5400 | 324 | 190 | 68 | 1000 | 3 | 1485 | 90 | 2960 | 6530 |
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen.
² Max. Betriebsdruck = max. Einstelldruck Sicherheitsventil; Abschaltdruck geringer.
-
Details & Eigenschaften
Die B-Baureihe überzeugt durch gezielte Wasserkühlung von Kompressorblock, Zwischen- und Nachkühlern sowie Ventilköpfen, wodurch thermische Belastungen reduziert und Verschleiß minimiert werden. Diese Bauweise sorgt für eine verlängerte Ventilstandzeit, geringeren Ölverbrauch und eine insgesamt hohe Anlagenzuverlässigkeit. Auch bei schwierigen Umgebungsbedingungen bleibt die Leistung konstant. Im Vergleich zu luftgekühlten Varianten zeichnet sich die Baureihe zudem durch einen deutlich reduzierten Schalldruckpegel und hohe Wartungsfreundlichkeit aus – ideal für den Heavy-Duty-Einsatz in Industrieanwendungen.
Kompressorsteuerung B-CONTROL MICRO
Die B-CONTROL MICRO ist eine moderne, einfach zu bedienende Kompressorsteuerung mit Farbdisplay, die alle Basisfunktionen intelligent steuert und sicher überwacht. Die Interaktion zwischen Benutzer und Steuerung erfolgt benutzerfreundlich und logisch. Die Informationen im Display sind in Klartext ablesbar. Verschiedene Sprachen stehen zur Auswahl. Eine Anbindung externer Signalgeber sowie der Betrieb im Verbundsystem oder mit externem Display ist jederzeit möglich.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.
Anlagenkonzept
Die Anlagen verfügen über eine Direktkupplung, sind mit Schwingungsdämpfern ausgestattet und für die fundamentlose Aufstellung geeignet. Die gasdichte Ausführung ermöglicht eine verlustfreie Verdichtung bis zum gewünschten Enddruck. Sie eignet sich besonders zur wirtschaftlichen Rückgewinnung und Umfüllung von Edelgasen, Gasgemischen sowie Heliox. Die wassergekühlte Baureihe ist für Einsatzorte ohne Luftkühlung geeignet und ist mit einer Kondensatautomatik zur automatischen Ableitung des Kondensats ausgestattet.
Kompressorblock
Die Blockbaureihen BK 23 bis BK 52 verfügen über ein speziell geformtes Kurbelgehäuse zur gleichmäßigen Aufnahme der inneren Gaskräfte. Enge Fertigungstoleranzen und minimale Schadräume sichern hohe Energieeffizienz. Plasmanitrierte Zylinder, verchromte Kolbenringe und gehonte Oberflächen sorgen für geringe Reibung und lange Lebensdauer. Die unter dem Kurbelgehäuse angeflanschte Ölwanne reduziert den Ölverbrauch und ermöglicht Einbaulagen bis 30° in alle Richtungen.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
Sanftanlauf
Für einen schonenden Start Ihrer Anlage empfiehlt sich der Einsatz eines Sanftanlaufsystems, das den Anlaufstrom deutlich reduziert. Ab einer Motorleistung von 75 kW ist diese Funktion serienmäßig in Kombination mit der B-CONTROL Steuerung integriert. Alternativ kann ein Frequenzumrichter verwendet werden, der zusätzlich die Liefermenge an den Verbrauch anpassen und den Energiebedarf senken kann – für maximale Effizienz und Betriebssicherheit.
Ansaugfilterüberwachung
Der Ansaugfilter ist mit einer Unterdrucküberwachung ausgestattet. Die Überwachung erfolgt durch die Kompressorsteuerung B-CONTROL.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit. Wenn sich der Zustand Ihrer Kompressoranlage verändert, informiert Sie die B-CLOUD bzw. B-APP sofort – bequem per E-Mail oder Push-Nachricht direkt auf Ihr Smartphone.
B-LINK
WLAN- bzw. 4G-Router ermöglichen die drahtlose Kommunikation der B-CONTROL MICRO mit der B-CLOUD. Sie dienen dem Aufbau einer WLAN- oder Mobilfunkverbindung zum Fernzugriff auf die Kompressoranlage.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
Vorschmierpumpe
Nach längeren Stillstandszeiten erfolgt die automatische Vorschmierung der Gleitlager. Die Ansteuerung dieser Funktion übernimmt die B-CONTROL Steuerung.
Ansaugeinrichtung und Ansaugpufferbehälter
Die Ansaugeinrichtung führt Luft oder Gas mit überwachtem Ansaugdruck dem Kompressor zu. Bei Über- oder Unterschreitung der Grenzwerte erfolgt eine automatische Abschaltung der Anlage. Zur Verringerung von Pulsationen im Ansaugbereich ist ein Ansaugpufferbehälter empfohlen.
Kondensatsammelbehälter
Das große Kondensatsammelsystem sammelt zentral das bei der Verdichtung entstehende Kondensat. Ein integrierter Schwimmerschalter überwacht den Füllstand zuverlässig. Schalldämpfer und Filtereinheit reduzieren Lärm und verhindern Geruchsbelästigung im Betriebsumfeld.
Plattenwärmetauscher-Set
Der Plattenwärmetauscher ermöglicht den Aufbau eines eigenen geschlossenen Kühlwasserkreislaufs für den Kompressor. Er ist besonders bei offenen Kühlsystemen mit Flusswasser, Seewasser oder offenen Kühltürmen erforderlich. Dadurch wird sichergestellt, dass der Kompressor mit Kühlwasser in gleichbleibend geeigneter Qualität betrieben werden kann.
Rückkühler-Set
Das Set enthält einen Luft-Wasser Wärmetauscher, der den Betrieb wassergekühlter Kompressoranlagen unabhängig von einer bauseitigen Wasserversorgung ermöglicht.
-
Downloads
-
Produkt Video

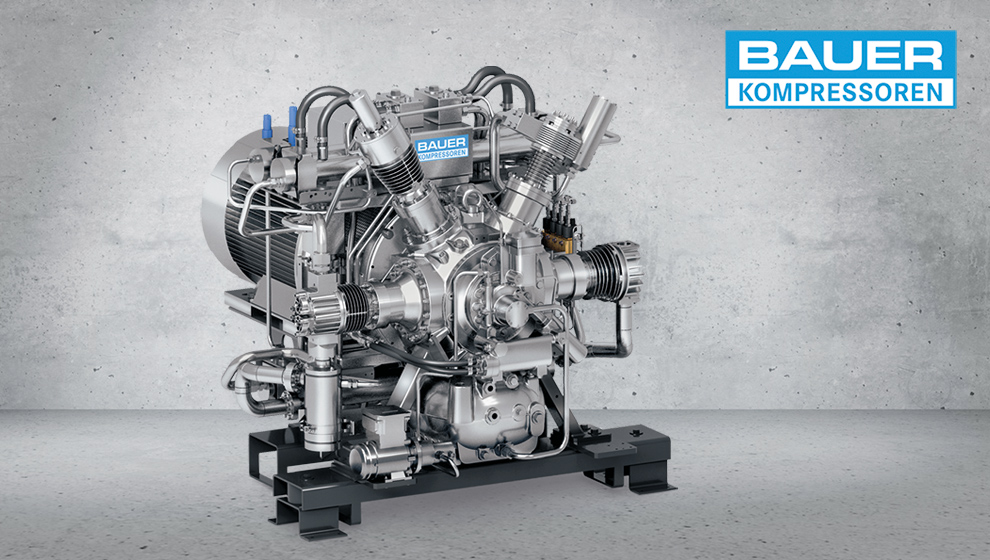

Die BK 26 Baureihe
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür wird die B26-Baureihe eingesetzt?
Die B26-Baureihe umfasst wassergekühlte Mitteldruckkompressoren zur Verdichtung von Luft und Stickstoff. Sie wird eingesetzt, wenn diese Gase zuverlässig von atmosphärischem Druck auf hohe Enddrücke verdichtet und über lange Zeiträume im Dauerbetrieb bereitgestellt werden müssen. Typische Einsatzbereiche sind industrielle Druckluft- und Stickstoffversorgung, Prozessgassysteme, Forschung und Entwicklung, Prüffelder sowie Anwendungen mit dauerhaftem Mitteldruckbedarf, bei denen thermische Stabilität und hohe Betriebssicherheit erforderlich sind.
Welche Leistungsbereiche deckt die B26-Baureihe ab?
Die B26 Mitteldruckkompressoren erreichen Enddrücke von 25 bis 68 bar. Die effektiven Liefermengen liegen im Bereich von 3.750 bis 5.400 Litern pro Minute, abhängig von Ausführung, Ansaugdruck und Betriebsbedingungen. Damit eignet sich die Baureihe auch für mittelgroße bis leistungsstarke industrielle Anwendungen im Dauerbetrieb.
Was zeichnet das technische Konzept der B26-Baureihe aus?
Die Anlagen sind wassergekühlt, mehrstufig aufgebaut und für den Dauerbetrieb ausgelegt. Das bionisch geformte, druckfeste und gasdichte Kurbelgehäuse reduziert Leckagen und mechanische Belastungen und sorgt für eine hohe Betriebssicherheit und Lebensdauer. In Kombination mit der mehrstufigen Verdichtung werden hohe Enddrücke bei gleichzeitig robuster und kompakter Bauweise erreicht.
Wie werden die Mitteldruckkompressoren der B26-Baureihe gesteuert und überwacht?
Die Kompressoren sind mit der Steuerung B-CONTROL MICRO ausgestattet. Diese ermöglicht eine einfache Bedienung, die kontinuierliche Überwachung aller relevanten Betriebsparameter sowie die Anbindung an die B-CLOUD und die B-APP zur digitalen Überwachung.
Welchen Vorteil bietet die B-CLOUD?
Die B-CLOUD ermöglicht eine zentrale digitale Überwachung der Anlage. Betriebsdaten und Zustände stehen in Echtzeit zur Verfügung und unterstützen eine zustandsorientierte Wartung sowie eine hohe Anlagenverfügbarkeit.
Für welche Gase ist die B26-Baureihe geeignet?
Die B26-Baureihe ist speziell für die Verdichtung von Luft und Stickstoff ausgelegt. Die Konstruktion ist auf thermische Belastbarkeit, hohe Dauerleistung und einen langlebigen Dauerbetrieb abgestimmt.
Welche Vorteile bietet die Wasserkühlung der B26 gegenüber luftgekühlten Kompressoren?
Die Wasserkühlung der B26 ermöglicht eine gezielte und effiziente Wärmeabfuhr, insbesondere am Kompressorblock, an Ventilköpfen und Zwischenniveaus. Dadurch sinkt die thermische Belastung der Bauteile, was zu geringerer mechanischer Beanspruchung, verlängerten Ventilstandzeiten, reduziertem Ölverbrauch sowie erhöhter Betriebssicherheit und Lebensdauer führt. Zusätzlich ist nur eine geringe Raumlüftung zur Abführung der Motor- und Restwärme erforderlich.
Wie wartungsfreundlich ist die B26-Baureihe?
Die Kompressoren sind auf lange Wartungsintervalle und einen wartungsarmen Dauerbetrieb ausgelegt. Die robuste wassergekühlte Bauweise sowie gut zugängliche Baugruppen reduzieren Serviceaufwand und Stillstandzeiten.

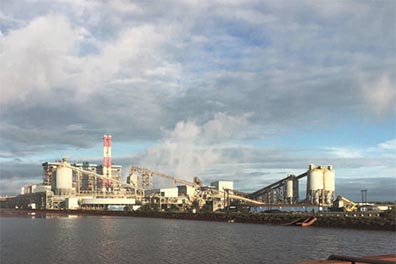

Kompressoren VON BAUER liefern Stickstoff für die Nickelgewinnung auf Madagaskar
