BAUER B-NITROX 膜片系统 - 氮氧混合气具备经德国技术质量监督协会(TÜV)认证的安全性

BAUER B-NITROX 膜片系统 - B-MEMBRANE
BAUER B-NITROX 膜片系统 B-MEMBRANE
BAUER B-NITROX 膜片系统 - B-MEMBRANE
BAUER B-NITROX 膜片系统

经德国技术质量监督协会认证的安全性:由德国南部技术质量监督协会(TÜV Süd)验收 BAUER NITROX 压缩机

氮氧混合气最优压缩机:为高氧含量而优化的压缩机机体,监控所有级的温度,以保证其安全性

与环境温度无关的氧含量:持续冷却膜片,以便随时获得最佳的效率

占地面积小:螺杆式压缩机、冷却干燥器、过滤器和膜片单元集成在一个紧凑的壳体中

BAUER 氮氧混合气膜片系统、B-NITROX 是一套用于将呼吸空气中的氧含量浓缩至最高 40% 的压缩机系统。

作为全球独一无二的生产商,BAUER 通过 B-NITROX 提供一套完整的、经过德国技术质量监督协会认证的氮氧混合气系统。所有组件都遵循毫不妥协的 BAUER 安全理念,相互之间完美协调。

B-NITROX 设备是为固定式专业潜水基地、游船、游艇、豪华邮轮以及商业潜水用途提供氮氧混合气而设计的。

立法者在这方面颁布了明确的规定,因为压缩气体需要具有特别高标准的安全性。

这是在出现事故时产品责任的一个重要方面 - 尤其是对于旅行社、酒店、潜水基地来说。

BAUER B-NITROX 膜片系统的组件

BAUER B-NITROX 膜片系统的组件
BAUER B-NITROX 膜片系统的组件

一点即可获得所有信息!

低压压缩机
低压压缩机

低压压缩机
螺杆式压缩机可提供供给氧膜片所必需的约 10 bar 的初压力。卓越高效的“Rolling Profile”的螺杆式压缩机由 BAUER 公司自主生产。

过滤单元
过滤单元

过滤单元
过滤系统可以可靠地去除油和颗粒,从而尽量防止膜片受到有害影响,并由此延长使用寿命。

膜片系统
膜片系统

膜片系统
氧膜片从呼吸空气中分离 N₂,从而提高氧含量。呼吸空气中的氧含量可以在 21% 至 40% 的极限范围内自由调节。1
1 最大含量取决于所选膜片系统的功率数据。

过滤系统 P 61
过滤系统 P 61

过滤系统 P 61
过滤系统 P 61 带有额外的油水分离器以及保压止回阀,可以在使用原装 BAUER 滤芯的情况下保证可靠地制备符合 DIN EN 12021¹ 标准的呼吸空气。经过工装样件检测和铅封的终端压力安全阀可以保证特别高的运行稳定性。可制备的空气量为 2,400 m³。

¹ 在根据运营商手册按规定保养和安装设备以及使用 BAUER AERO-GUARD 时,如果吸入空气中的 CO2 浓度超过规定的标准值。

B-CONTROL II 显示屏
B-CONTROL II 显示屏

B-CONTROL II
压缩机控制器 B-CONTROL II 是基础控制器 B-CONTROL MICRO 的扩展版本。 有关这方面的更多信息

德国技术质量监督协会(TÜV)证书
所有 BAUER NITROX 压缩机都拥有德国南部技术质量监督协会(TÜV Süd)证书。

德国技术质量监督协会(TÜV)证书
所有 BAUER NITROX 压缩机都拥有德国南部技术质量监督协会(TÜV Süd)证书。

B-SECURUS 过滤器监控装置
B-SECURUS 过滤器监控装置

B-SECURUS 过滤器监控装置
B-SECURUS 系统通过测量分子筛中的湿度监控滤芯的饱和度。 有关这方面的更多信息

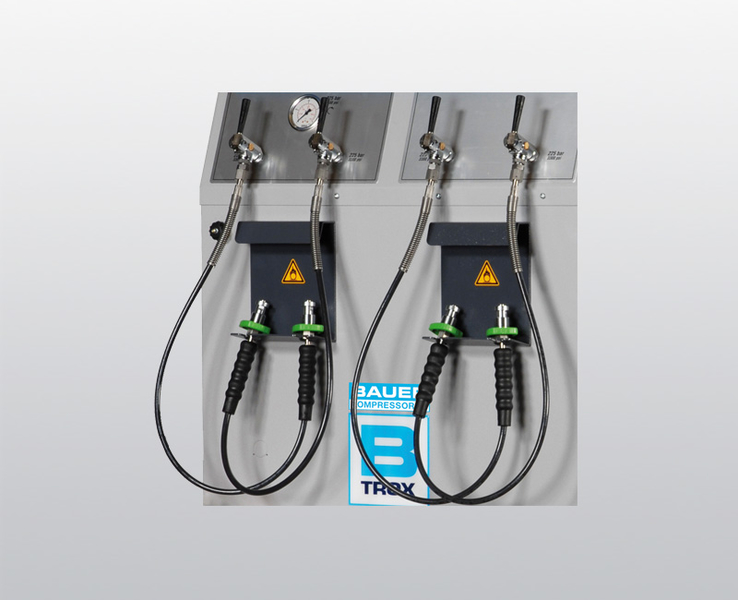

4 × 200 巴氮氧混合气填充装置
4 × 200 巴氮氧混合气填充装置

4 × 200 巴氮氧混合气填充装置
填充装置由四根柔软的 UNIMAM 高压填充软管组成,每根软管都有一个依据 DIN EN 144-3 标准的 200 巴填充阀。集成的最终压力表可以方便地读取高压压缩机上的最终压力。

过滤系统 P 81
过滤系统 P 81

过滤系统 P 81
过滤系统 P 81 带有额外的油水分离器以及保压止回阀,可以在使用原装 BAUER 滤芯的情况下保证可靠地制备符合 DIN EN 12021¹ 标准的呼吸空气。经过工装样件检测和铅封的终端压力安全阀可以保证特别高的运行稳定性。可制备的空气量为 5,200 m³。

¹ 在根据运营商手册按规定保养和安装设备以及使用 BAUER AERO-GUARD 时,如果吸入空气中的 CO2 浓度超过规定的标准值。

第一级后面的额外中间分离器
第一级后面的额外中间分离器

第一级后面的额外中间分离器
在空气湿度高的区域内运行时,比如在热带区域中,推荐在第一压缩级后安装分离器。这样可以延长设备使用寿命,降低保养成本。

中间压力表套装
中间压力表套装

中间压力表套装
中间压力表套装显示各个压缩级的运行压力。通过该压力信息可以检测相应压缩级阀门(入口和出口)的密封性,以便快速发现可能的故障源。中间压力表安装在压缩机外壳中。

60 l 冷凝液收集系统
60 l 冷凝液收集系统

60 l 冷凝液收集系统
这套方便的系统用于集中收集在压缩时在压缩机内产生的冷凝液(油水混合物)。在冷凝液收集容器中集成有一个浮子开关,它可以保证对液位的监控,并防止过充。消声器和过滤单元的组合可以防止受到噪音或气味的损害。

B-KOOL 冷却干燥器
B-KOOL 冷却干燥器

B-KOOL 冷却干燥器
尤其在高环境温度和高空气湿度下,可以通过额外的有效冷却干燥器降低运行成本。使用 B-KOOL,滤芯的使用寿命最多可以延长 11 倍。B-KOOL 可以安装在压缩机上,或者作为独立版本提供。 有关这方面的更多信息

AERO-GUARD
AERO-GUARD

AERO-GUARD
通过 AERO-GUARD 可以使呼吸空气中的 CO2 含量降低为进入值的三分之一。不利的环境因素使空气中的 CO2 浓度持续上升,并使填充站的运营商更加难以可靠地保证 CO2 的法定极限值。使用 AERO-GUARD 可以使运营商始终安全。 有关这方面的更多信息

单式竖风道
单式竖风道

单式竖风道
在压缩时产生的热量通过竖风道从安装空间内排出。竖风道另外还能降低在安装空间内产生的噪音。

B-SAFE 300-OX 安全填充装置
B-SAFE 300-OX 安全填充装置

B-SAFE 300-OX
在填充压力气缸时可以保证人员和填充空间毫不妥协的安全性。在许多国家出现气瓶填充事故之后,爆炸防护已经成为规定或标准。
B-SAFE 为填充空间提供重要的防护措施,并由此为运营商提供高度的法律保证。

外部 BAUER 填充控制板
外部 BAUER 填充控制板

外部 BAUER 填充控制板
可以为压缩机系统扩展一个 4、6 或 10 倍填充控制板。

不同的电压/频率
不同的电压/频率

不同的电压/频率
根据要求,可以提供不同电压和频率的所有电机。

喷漆/特殊漆
喷漆/特殊漆

喷漆/特殊漆
所有 BAUER 压缩机的框架零件都使用成本高昂的粉末涂层。 有关这方面的更多信息

模块的供货范围
模块的供货范围

模块的供货范围
LOW PRESSURE MODULE, PURIFICATION MODULE, OX MODULE, HIGH PRESSURE MODULE. 有关这方面的更多信息

B-NITROX 膜片系统, 225 巴 260 – 320 l/min
型号
名称
氧含量 压缩机的供给量 ¹ 最高
初压力
电机 / 电机
功率
净重约 尺寸
长 x 宽 x 高
  % l/min cfm psig 电机 kW kg cm
B-MEMBRANE 260/32 32 260 9,2 225 3200 三相交流电动机,
400 V,50 Hz
7,5 420 165 × 85 × 152
B-MEMBRANE 320/32 32 320 11,5 225 3200 三相交流电动机,
400 V,50 Hz
11 420 165 × 85 × 152
B-MEMBRANE 320/36 36 320 11,5 225 3200 三相交流电动机,
400 V,50 Hz
11 420 165 × 85 × 152
B-MEMBRANE 320/40 40 320 11,5 225 3200 三相交流电动机,
400 V,50 Hz
15 420 165 × 85 × 152

¹ 通过气瓶填充装置测得 0 至 200 巴 (0 至 3000 psi), ± 5 %
