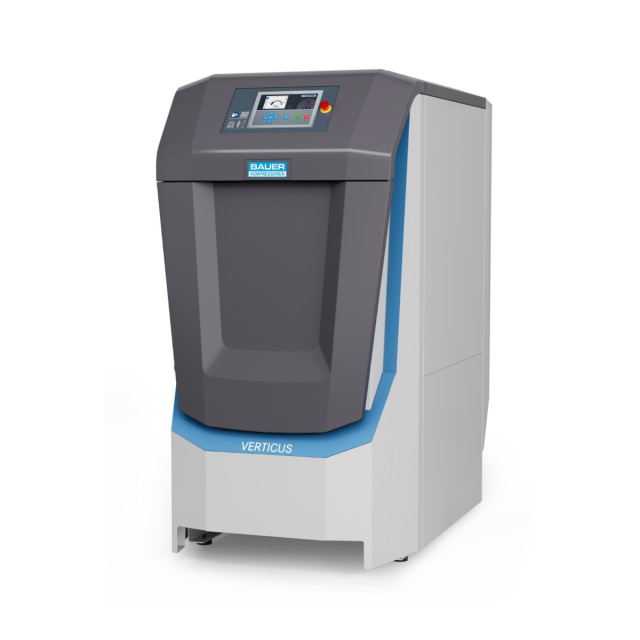

VERTICUS (350 bar)
Unità stazionaria da 450–680 l/min per applicazioni con aria respirabile fino a 350 bar
- 450 – 680 l/min
- 90 – 350 bar
- Motore elettrico
Richiedi il prodotto
- SKU
- VERTICUS
Disponibile
Qualità e Innovazione
Qualità dell’aria respirabile certificata
Il BAUER VERTICUS (350 bar) fornisce aria respirabile la cui qualità è testata e certificata da enti indipendenti, che non solo soddisfa ma supera gli standard internazionali come EN 12021:2014, CGA/ANSI Grade E e altre normative rilevanti, garantendo la massima sicurezza in ogni applicazione.
B-CLOUD con B-CONTROL MICRO
In combinazione con il controllo multilingue B-CONTROL MICRO, B-CLOUD consente un monitoraggio online leader di mercato, offrendo trasparenza in tempo reale sullo stato del sistema, sui parametri di funzionamento e sui dati di manutenzione, per garantire il massimo controllo e la massima sicurezza operativa.
B-DETECTION PLUS i (opzionale)
B-DETECTION PLUS i monitora e documenta in modo continuo tutti i gas rilevanti secondo la norma DIN EN 12021:2014 e attiva un arresto automatico in caso di deviazioni. In combinazione con la documentazione cloud conforme alle normative, B-DETECTION PLUS i offre la massima sicurezza e una completa tracciabilità normativa.
Insonorizzazione Super-Silent
L’insonorizzazione Super-Silent riduce efficacemente il livello di pressione sonora e consente un funzionamento particolarmente silenzioso e ad alte prestazioni in ambienti sensibili al rumore e in ambienti interni. E‘ disponibile di serie o come retrofit e offre un accesso ergonomicamente ottimizzato per l’uso e la manutenzione, senza alcuna perdita di prestazioni.
Il programma di opzioni e accessori più completo del settore
BAUER offre il portafoglio di opzioni e accessori più completo del settore, consentendo una configurazione precisa e specifica per l’applicazione di sistemi completi per aria respirabile. Le soluzioni coprono l’intera catena di processo, dalla compressione al trattamento dell’aria e dei gas, fino al monitoraggio della qualità e alla documentazione cloud conforme alle normative. Tutti i componenti sono completamente integrati, compatibili con il sistema e disponibili da un unico fornitore, senza necessità di soluzioni personalizzate.
Dati tecnici
Compressore per aria respirabile VERTICUS, fino a 350 bar, 450 – 680 l/min, compressore ad alta pressione per la compressione di aria e aria respirabile
| Modello | Quantità erogata effettiva ¹ | Numero di stadi del compressore | Velocità di rotazione ca. | Potenza del motore | Sistema di filtrazione | Peso netto | Dimensioni (L × P × A) |
|---|---|---|---|---|---|---|---|
| l/min | giri/min | kW | circa kg | cm | |||
| V 450 | 450 | 4 | 1320 | 11 | P 61 | 402 | 120 × 79 × 153 |
| V 540 | 540 | 4 | 1230 | 11 | P 61 | 402 | 120 × 79 × 153 |
| V 680 | 680 | 4 | 1400 | 15 | P 61 | 416 | 120 × 79 × 153 |
¹ Misurato con riempimento della bombola da 0 a 200 bar (da 0 a 3000 psi), ±5 %
² Dimensioni nella versione Super Silent: 154 × 81 × 153 cm
-
Dettagli e caratteristiche
Prestazioni senza compromessi, silenziosi e modulari: i compressori ad alta pressione stazionari della serie VERTICUS sono progettati per un utilizzo continuo e intensivo. Dotati di scarico della condensa ad alta efficienza energetica (B-DRAIN), sistema di controllo intelligente (B-CONTROL MICRO) ed ergonomia ottimizzata, stabiliscono nuovi standard in termini di sicurezza, praticità d'uso e durata.

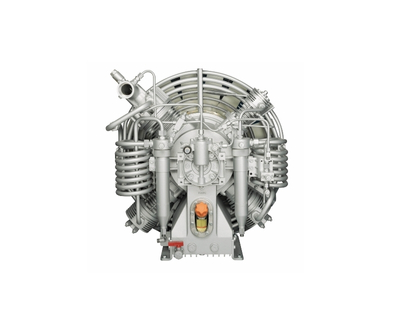

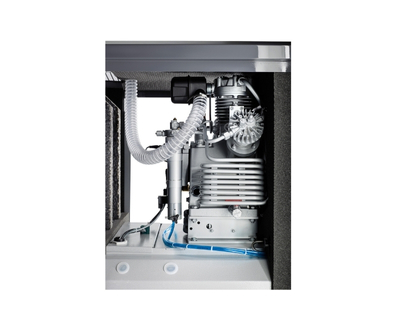

Blocco compressore
I nostri blocchi compressore sono il frutto di decenni di esperienza e sviluppo. Un efficente sistema di raffreddamento ad aria, dotato di grandi radiatori e cilindri alettati, assicura una dissipazione ottimale del calore. I robusti cuscinetti industriali, la lubrificazione a pressione e i filtri dell'olio ad alta precisione riducono al minimo l'usura. Le unità di trasmissione, bilanciate dinamicamente, garantiscono un funzionamento regolare e intervalli di manutenzione prolungati.
Sistema di filtrazione P 61
Il sistema di filtrazione P 61, con separatore di olio e acqua e valvola di ritegno con mantenimento della pressione, garantisce aria respirabile affidabile secondo la norma DIN EN 12021:2014¹, se utilizzato con cartucce filtranti originali BAUER. Una valvola di sicurezza di pressione finale, omologata e sigillata, garantisce un’elevata sicurezza operativa. Il volume d’aria trattabile è di 2.400 m³.¹ Valido se sottoposto a manutenzione e installazione corrette secondo il manuale operativo e con l’utilizzo del BAUER B-AEROGUARD qualora la concentrazione di CO₂ superi i limiti previsti dalla norma.

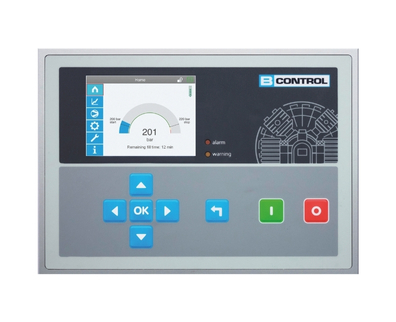

Sistema di controllo compressore B-CONTROL MICRO
Il B-CONTROL MICRO è un sistema di controllo per compressori moderno e intuitivo, dotato di display a colori, che gestisce in modo intelligente e monitora in maniera affidabile tutte le funzioni di base. L’interfaccia utente è progettata per un’interazione semplice e immediata, con informazioni visualizzate in testo chiaro e la possibilità di selezionare diverse lingue. Il sistema consente il collegamento di trasmettitori di segnale esterni in qualsiasi momento e supporta sia l’integrazione in reti di sistema sia l’utilizzo con display esterni.

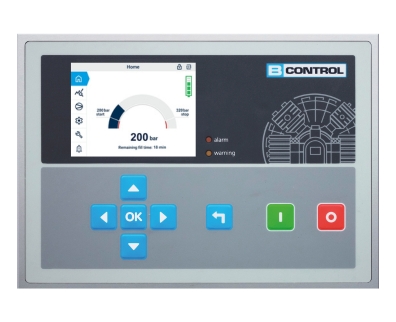

Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.

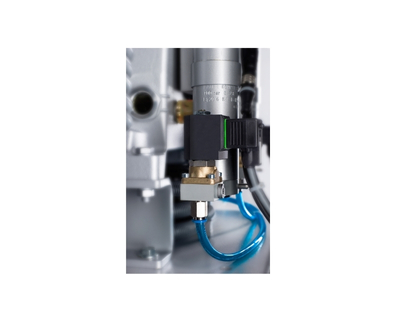

Sistema automatico di scarico della condensa B-DRAIN
Il sistema automatico di scarico della condensa B-DRAIN scarica automaticamente la miscela di acqua e olio dai separatori intermedi e finale. Le valvole solenoidi gestiscono lo scarico in modo individuale e affidabile. Lo scarico della condensa avviene in modo delicato e controllato, riducendo le perdite di pressione, risparmiando energia e aumentando l’efficienza. Rispetto alle soluzioni tradizionali, il B-DRAIN è notevolmente più silenzioso.

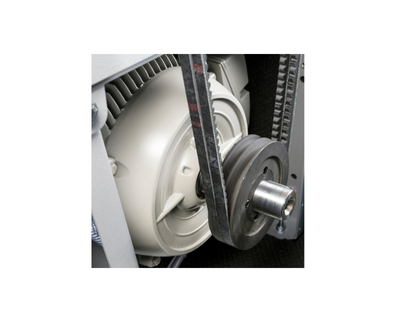

Bilanciere del motore con tendicinghia
Grazie bilanciere del motore integrato con tendicinghia non è più necessario ri-tensionare la cinghia trapezoidale.

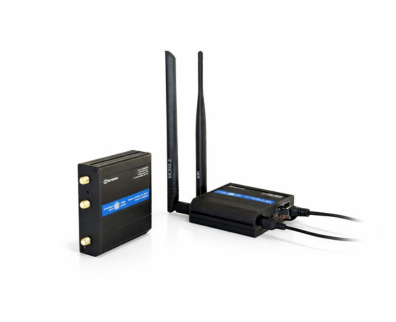

B-LINK 4G
Grazie al router WiFi o 4G integrato, le unità di compressione con B-CONTROL MICRO possono essere collegate in modalità wireless al B-CLOUD. Ciò consente un accesso stabile da remoto, il monitoraggio a distanza e una trasmissione dati affidabile tramite WLAN o rete mobile. Se necessario, il B-LINK 4G può essere montato esternamente per ottimizzare la connessione. È progettato per l'impiego in Europa, Medio Oriente, Africa e nella regione Asia-Pacifico.
Opzioni

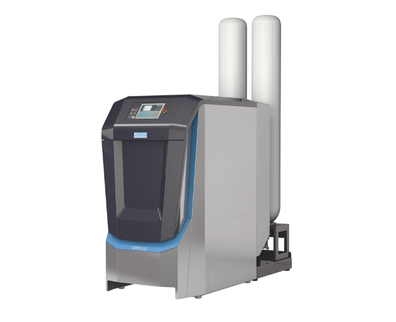

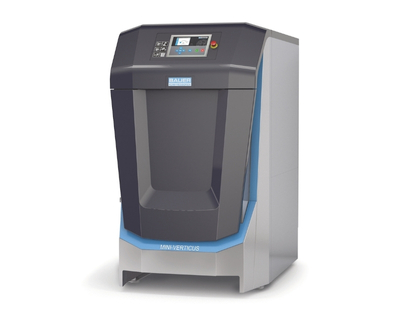

Versione Super-Silent
La cappotta Super-Silent riduce notevolmente il livello di pressione sonora del compressore e permette il collegamento di un condotto di aerazione. L'efficace isolamento acustico garantisce un funzionamento più silenzioso e, se necessario, può essere installato anche in un secondo momento.

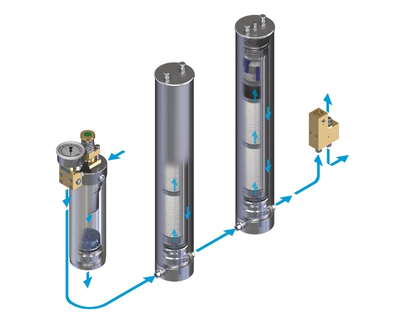

Sistema di filtrazione P 81
Il sistema di filtrazione P 81, con separatore di olio e acqua e valvola di ritegno con mantenimento della pressione, consente una purificazione affidabile dell’aria respirabile secondo la norma DIN EN 12021:2014¹, se utilizzato con cartucce filtranti originali BAUER. Una valvola di sicurezza sigillata garantisce un’elevata sicurezza operativa. Il volume d’aria trattabile è di 5.200 m³.¹ Valido se sottoposto a manutenzione corretta e con l’utilizzo del B-AEROGUARD in caso di concentrazione elevata di CO₂.Sistema integrato di misura gas B-DETECTION PLUS i
Il sistema integrato di analisi B-DETECTION PLUS monitora in tempo reale aria respirabile e Nitrox secondo DIN EN 12021:2014. Misura CO, CO₂, O₂, umidità e VOC e protegge con arresto automatico in caso di superamento dei limiti. Il test di rilevamento della CO controlla i sensori prima dell’avvio. Con il B-CLOUD è possibile ottenere la documentazione in formato digitale e l'accesso remoto. In opzione, l’aria contaminata può essere scaricata automaticamente all’esterno.
B-CLOUD & B-APP
Con BAUER B-CLOUD e B-APP, gli utenti possono monitorare il proprio compressore in qualsiasi momento, anche a distanza. I dati di esercizio, le indicazioni di manutenzione e i messaggi di stato vengono trasmessi e visualizzati in tempo reale, aumentando la trasparenza, semplificando il monitoraggio e supportando una pianificazione ottimizzata della manutenzione. Inoltre, i dati operativi memorizzati nel B-CLOUD sono disponibili per analisi successive e ottimizzazioni del funzionamento dell'impianto.

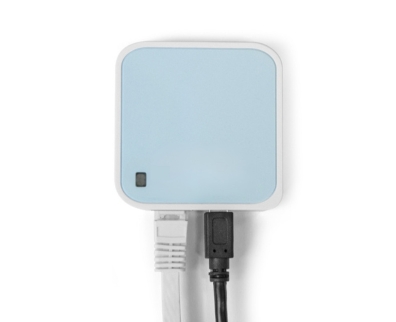

B-LINK
I router Wi-Fi e 4G permettono al B-CONTROL MICRO di comunicare wireless con il B-CLOUD. Grazie a una connessione affidabile tramite rete Wi-Fi o mobile, viene garantito un accesso remoto sicuro al compressore.
Monitoraggio filtro B-SECURUS
Il sistema B-SECURUS monitora la saturazione della/e cartuccia/e del filtro misurando l'umidità nel setaccio molecolare e segnala tempestivamente la necessità di sostituire la cartuccia tramite display o pannello di controllo. Al ragiungimento della saturazione, il sistema arresta automaticamente l'unità. Il sistema di monitoraggio B-SECURUS può essere utilizzato esclusivamente in combinazione con i sistemi di filtrazione P 41, P 61 o P 81, nonché con i sistemi di filtrazione esterni BAUER.

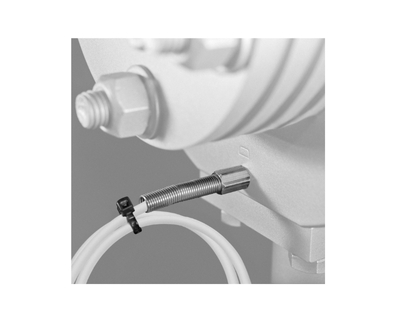

Monitoraggio delle pressioni intermedie e delle temperature intermedie
Questo sistema di monitoraggio è ideale per il funzionamento continuo o completamente automatico, nonché per impianti privi di supervisione tecnica costante. In caso di superamento dei valori limite preimpostati, il sistema attiva un arresto automatico. I valori attuali vengono visualizzati direttamente sull'unità di comando del compressore B-CONTROL.

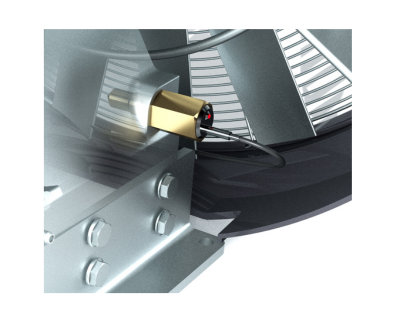

Controllo del livello dell'olio
Al raggiungimento del livello minimo dell'olio, sul pannello di controllo compare un messaggio di avviso. Questa opzione, particolarmente consigliata per il funzionamento continuo, aumenta la sicurezza operativa del compressore segnalando tempestivamente i livelli critici.

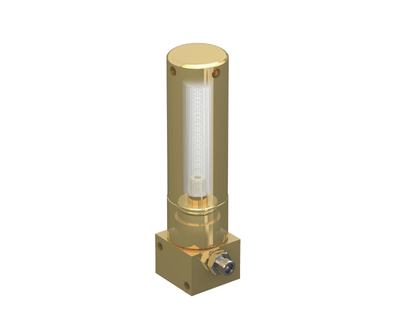

Filtro antiparticolato
Un filtro antiparticolato integrato è disponibile opzionalmente in combinazione con i sistemi di filtrazione P 41, P 61 e P 81, garantendo livelli di purezza costantemente elevati.
Collegamento per ingresso aria esterno
Durante il riempimento delle bombole d’aria respirabile, la qualità dell’aria compressa dipende dalla qualità dell’aria ambiente aspirata. In particolare, quando nella sala compressori possono entrare gas di scarico (CO) o aria di ventilazione da altri impianti, è necessario aspirare aria fresca pura dall’esterno. A questo scopo è previsto un collegamento per l’ingresso aria esterno.

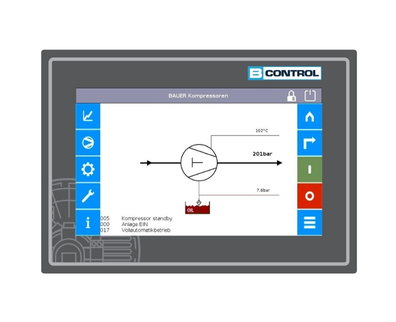

B-CONTROL III
Il B-CONTROL III è il sistema di controllo premium progettato per applicazioni complesse. Il display touchscreen da 7" offre una visualizzazione intuitiva di tutti i dati di funzionamento. Include funzioni quali data logger, interfaccia USB, HMI remoto e supporta protocolli quali OPC UA, ModBus e CAN-Bus. Il sistema di controllo può gestire fino a quattro compressori in rete ed è espandibile in modo flessibile.

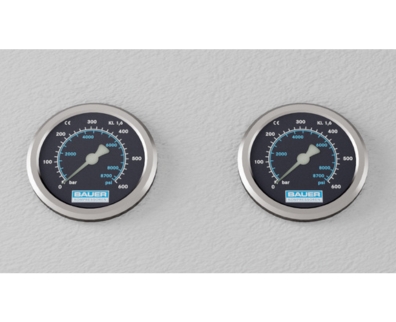

Manometro pressione intermedia
I manometri analogici, installati in punti strategici del compressore, consentono un controllo semplice delle pressioni di esercizio. Supportano le attività di diagnosi e facilitano gli interventi di manutenzione sull'impianto.
Separatore 1° stadio
Per il funzionamento in ambienti con aria umida, come ad esempio le regioni tropicali, o in presenza di gas umidi, si raccomanda l'installazione di un separatore dopo il primo stadio di compressione. Questo accorgimento permette di scaricare in modo efficace la maggiore quantità di condensa, riducendo al minimo il rischio di penetrazione nell’olio del compressore.

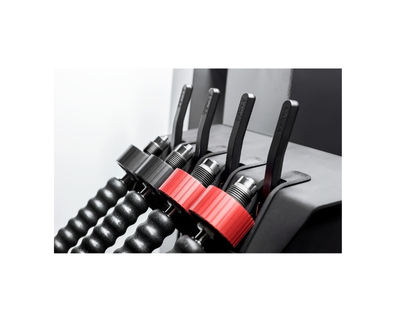

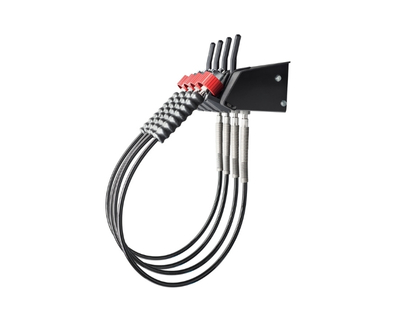

Dispositivo di riempimento 4 × 200 bar / 4 × 300 bar
Il dispositivo di riempimento è composto da quattro tubazioni flessibili ad alta pressione UNIMAM, ciascuna con una valvola di riempimento a 200 o 300 bar. Un manometro di pressione finale integrato consente una facile lettura della pressione finale.
Riduttore di pressione
Il riduttore di pressione opzionale consente il riempimento simultaneo di bombole da 200 e 300 bar.
Basamento
Sul basamento allungato vengono installati il compressore e fino a due bombole di accumulo, ciascuna con un volume geometrico di 50 o 80 litri, dando origine a un sistema “chiavi in mano”.Questa soluzione compatta e integrata semplifica sia l’installazione che il funzionamento dell’impianto.Condotto di scarico

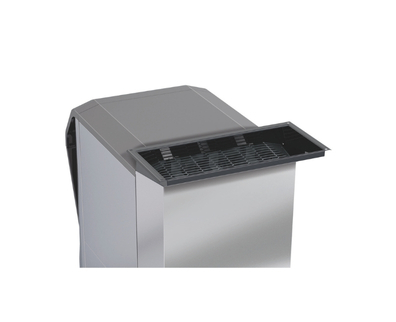

Per l'installazione in container o in locali tecnici, sono disponibili due varianti di condotto di scarico: senza serrande di ventilazione, per lo scarico verticale dell'aria di raffreddamento, e con serrande per il convogliamento termocondizionato dell'aria, all'interno del locale o all'esterno. Entrambe le varianti possono essere collegate ad un condotto di areazione, solo in combinazione con la cappotta Super-Silent.

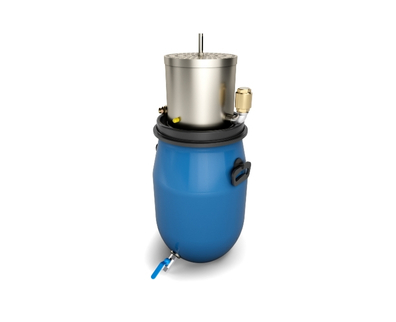

Sistema di raccolta condensa 60 l
Il grande sistema di raccolta raccoglie la condensa prodotta durante la compressione. Un interruttore a galleggiante integrato controlla in modo affidabile il livello di riempimento. Silenziatore e unità filtro riducono il rumore e prevengono i cattivi odori nell’ambiente di lavoro.
-
Download
-
Video del prodotto

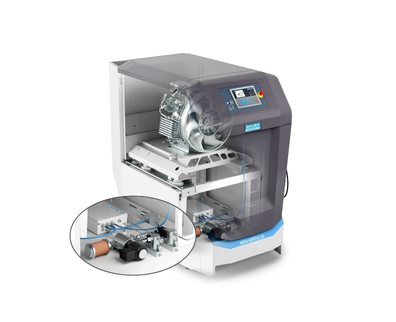

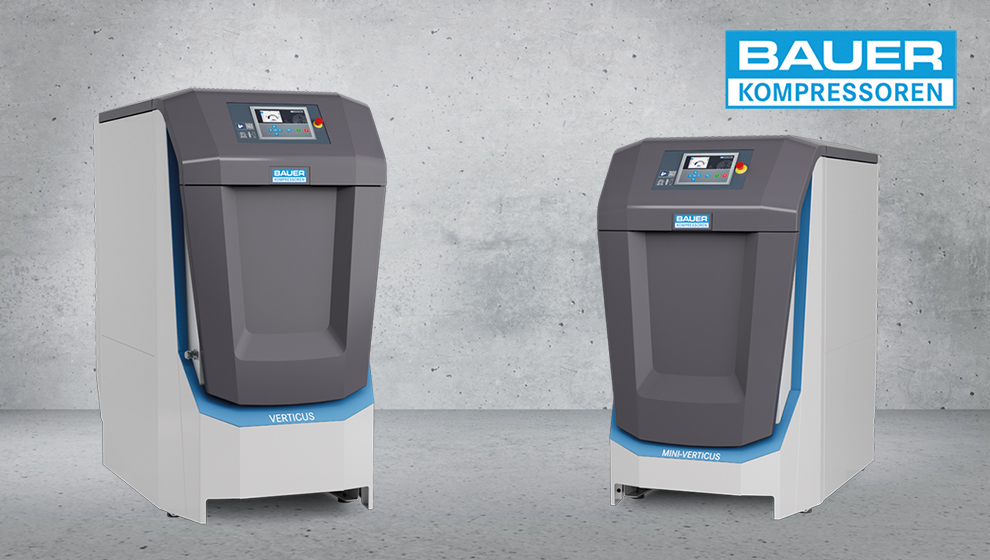

MINI-VERTICUS e VERTICUS - Potente. Stazionario. Affidabile.
Domande frequenti
Perché BAUER è il partner ideale per le soluzioni di compressori per aria respirabile?
-
Competenza end-to-end in materia di sistemi da un unico fornitore: BAUER copre l'intero processo: compressione, trattamento dell'aria e dei gas, controllo della qualità e documentazione a prova di revisione – completamente integrata e da un unico fornitore.
-
La più ampia gamma di opzioni e accessori: BAUER offre la più ampia gamma di opzioni e accessori del settore – perfettamente adattati a ogni applicazione, senza costruzioni speciali.
-
La gamma più completa di prodotti per il trattamento dell'aria e dei gas: dai separatori e sistemi di trattamento agli essiccatori rigenerativi e agli essiccatori a freddo, BAUER soddisfa tutti i requisiti di purezza dell'aria respirabile.
-
Leadership di mercato globale e competenza nell'assistenza: BAUER è lo standard di mercato mondiale nel settore dell'alta pressione in quasi tutti i segmenti, con una quota di mercato del 70% nella fornitura di aria respirabile, supportata da una rete di assistenza globale.
A cosa serve VERTICUS (350 bar) ?
Il VERTICUS (350 bar) è un compressore d'aria respirabile ad alta pressione fisso per il funzionamento continuo e garantisce un'alimentazione affidabile di aria respirabile. È adatto per applicazioni con i più elevati requisiti di qualità dell'aria, ad esempio nei vigili del fuoco, nella navigazione e nel settore delle immersioni professionali.
Quali aree di prestazione copre VERTICUS (350 bar) ?
Il VERTICUS (350 bar) è progettato per pressioni finali fino a 350 bar. Raggiunge portate fino a 680 l/min. È quindi adatto per processi di riempimento continui in funzionamento stazionario.
Quanto è facile da manutenere il VERTICUS (350 bar) ?
Il VERTICUS (350 bar) è progettato per un funzionamento che richiede poca manutenzione. Componenti di facile manutenzione e una struttura robusta contribuiscono a ridurre i costi di esercizio.
Per quali condizioni d'uso è adatto il VERTICUS (350 bar) ?
Il VERTICUS (350 bar) è particolarmente indicato per applicazioni che richiedono un'alimentazione fissa di aria respirabile.
Come viene controllato e monitorato VERTICUS (350 bar) ?
Il VERTICUS (350 bar) è dotato del moderno sistema di controllo B-CONTROL MICRO. Questo sistema consente un facile utilizzo, il monitoraggio continuo di tutti i parametri operativi rilevanti e il collegamento al B-CLOUD e alla B-APP.
Quali vantaggi offre B-CLOUD?
Il B-CLOUD consente il monitoraggio digitale centralizzato dell'impianto ad alta pressione. I dati operativi, gli stati e i messaggi possono essere richiamati in tempo reale e supportano una manutenzione orientata allo stato e un'elevata disponibilità dell'impianto.
