KAP-DAH
Unità stazionaria da 450–680 l/min per applicazioni con aria respirabile fino a 330 bar
- 450 – 680 l/min
- 225 – 330 bar
- Motore diesel
Richiedi il prodotto
- SKU
- KAP-DAH
Disponibile
Dati tecnici
Compressore per aria respirabile KAP-DAH, fino a 330 bar, 450 – 680 l/min, compressore ad alta pressione per la compressione di aria e aria respirabile
| Modello | Quantità erogata effettiva ¹ | Pressione massima di esercizio | Velocità di rotazione ca. | Potenza del motore | Sistema di filtrazione | Peso netto | Dimensioni (L × P × A) |
|---|---|---|---|---|---|---|---|
| l/min | bar | giri/min | kW | circa kg | cm | ||
| KAP 15.1-14-DAH | 450 | 330 | 1320 | 14 | P 61 | 500 | 146.5 × 100 × 97 |
| KAP 150-16-DAH | 540 | 330 | 1230 | 16 | P 61 | 500 | 146.5 × 100 × 97 |
| KAP 180-18-DAH | 680 | 330 | 1400 | 18 | P 81 | 516 | 146.5 × 100 × 97 |
¹ Misurato tramite riempimento bombole (10 l) da 0 a 200 bar, ±5%
-
Dettagli e caratteristiche
La serie KAP-DAH è progettata per garantire la massima indipendenza e le elevate prestazioni di riempimento, perfette per impieghi in regioni remote. Un robusto motore diesel e componenti in acciaio inossidabile di alta qualità assicurano l'affidabilità operativa anche in condizioni climatiche estreme. Il sistema di controllo elettronico monitora in modo continuativo tutti i parametri operativi. Grazie alla struttura orizzontale, l'impianto è particolarmente compatto e di facile manutenzione, ideale per installazioni sul campo, a bordo di navi o presso organizzazioni umanitarie in tutto il mondo.
Blocco compressore
I nostri blocchi compressore sono il frutto di decenni di esperienza e sviluppo. Un efficente sistema di raffreddamento ad aria, dotato di grandi radiatori e cilindri alettati, assicura una dissipazione ottimale del calore. I robusti cuscinetti industriali, la lubrificazione a pressione e i filtri dell'olio ad alta precisione riducono al minimo l'usura. Le unità di trasmissione, bilanciate dinamicamente, garantiscono un funzionamento regolare e intervalli di manutenzione prolungati.
Sistema di filtrazione P 61
Il sistema di filtrazione P 61, con separatore di olio e acqua e valvola di ritegno con mantenimento della pressione, garantisce aria respirabile affidabile secondo la norma DIN EN 12021:2014¹, se utilizzato con cartucce filtranti originali BAUER. Una valvola di sicurezza di pressione finale, omologata e sigillata, garantisce un’elevata sicurezza operativa. Il volume d’aria trattabile è di 2.400 m³.¹ Valido se sottoposto a manutenzione e installazione corrette secondo il manuale operativo e con l’utilizzo del BAUER B-AEROGUARD qualora la concentrazione di CO₂ superi i limiti previsti dalla norma.

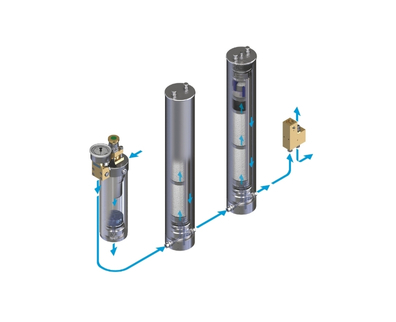

Sistema di filtrazione P 81
Il sistema di filtrazione P 81, con separatore di olio e acqua e valvola di ritegno con mantenimento della pressione, consente una purificazione affidabile dell’aria respirabile secondo la norma DIN EN 12021:2014¹, se utilizzato con cartucce filtranti originali BAUER. Una valvola di sicurezza sigillata garantisce un’elevata sicurezza operativa. Il volume d’aria trattabile è di 5.200 m³.¹ Valido se sottoposto a manutenzione corretta e con l’utilizzo del B-AEROGUARD in caso di concentrazione elevata di CO₂.

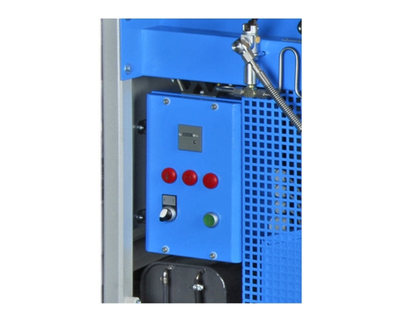

Controllo compressore
Il controllo elettrico arresta il compressore alla pressione finale, registra le ore di funzionamento e la pressione dell’olio, visualizza lo stato attuale e integra il monitoraggio della sequenza di fase.
Sistema automatico di scarico della condensa B-DRAIN
Il sistema automatico di scarico della condensa B-DRAIN scarica automaticamente la miscela di acqua e olio dai separatori intermedi e finale. Le valvole solenoidi gestiscono lo scarico in modo individuale e affidabile. Lo scarico della condensa avviene in modo delicato e controllato, riducendo le perdite di pressione, risparmiando energia e aumentando l’efficienza. Rispetto alle soluzioni tradizionali, il B-DRAIN è notevolmente più silenzioso.
Opzioni
Separatore 1° stadio
Per il funzionamento in ambienti con aria umida, come ad esempio le regioni tropicali, o in presenza di gas umidi, si raccomanda l'installazione di un separatore dopo il primo stadio di compressione. Questo accorgimento permette di scaricare in modo efficace la maggiore quantità di condensa, riducendo al minimo il rischio di penetrazione nell’olio del compressore.
Dispositivo di riempimento
Il dispositivo di riempimento è costituito da un tubo flessibile ad alta pressione "UNIMAM" e da una valvola di riempimento con manometro di pressione finale. Il manometro consente di leggere facilmente la pressione di riempimento ed è protetto in modo affidabile da danni grazie a un robusto rivestimento in gomma.
Sistema di filtrazione P 81
Il sistema di filtrazione P 81, con separatore di olio e acqua e valvola di ritegno con mantenimento della pressione, consente una purificazione affidabile dell’aria respirabile secondo la norma DIN EN 12021:2014¹, se utilizzato con cartucce filtranti originali BAUER. Una valvola di sicurezza sigillata garantisce un’elevata sicurezza operativa. Il volume d’aria trattabile è di 5.200 m³.
¹ Valido se sottoposto a manutenzione corretta e con l’utilizzo del B-AEROGUARD in caso di concentrazione elevata di CO₂.
-
