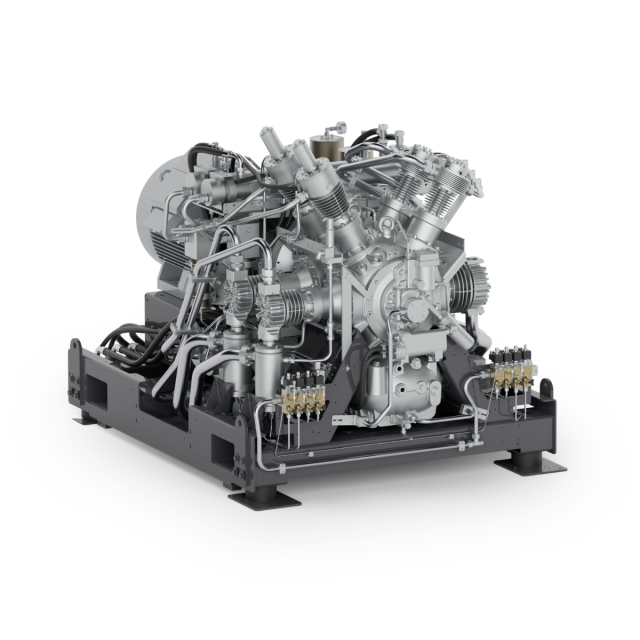

Serie I 52
Compressori ad alta pressione raffreddati ad acqua per aria e azoto fino a 420 bar
- 4800-6600 l/min
- 90-420 bar
- 110-160 kW
Richiedi il prodotto
- SKU
- BK52-I
Disponibile
Qualità e Innovazione
Qualità industriale premium
I compressori industriali BAUER sono progettati e realizzati secondo i più elevati standard industriali. Materiali di alta qualità , lavorazioni di precisione e rigorosi controlli di qualità garantiscono lunga durata, elevata affidabilità e prestazioni costanti anche in condizioni operative industriali gravose.
Massima sicurezza operativa in ambienti industriali critici
I sistemi BAUER sono sviluppati per garantire la massima sicurezza operativa. Funzioni complete di monitoraggio e protezione assicurano un funzionamento sicuro in ambienti industriali critici, proteggendo il personale, le apparecchiature e la conformità ai requisiti operativi dei processi.
Disponibilità garantita 24/7
I sistemi di compressione industriali BAUER sono progettati per il funzionamento continuo 24/7. In quanto soluzioni complete chiavi in mano, sono pronti per l’uso immediato: struttura robusta, design orientato alla manutenzione, monitoraggio digitale e una rete di assistenza globale garantiscono la massima disponibilità in ogni momento.
Ingegneria orientata all’efficienza
Il sistema di compressione si distingue per un design compatto ed ergonomico, ottimizzato per un’elevata efficienza energetica e prestazioni affidabili. Una configurazione ottimizzata assicura un facile accesso per la manutenzione e una gestione operativa semplificata, contribuendo a ridurre i costi di esercizio e a garantire una disponibilità duratura dell’impianto.
Progettati per condizioni ambientali estreme
I compressori BAUER per applicazioni marine e offshore sono protetti contro la corrosione e ottimizzati per ambienti salini e difficili. Offrono prestazioni affidabili e lunga durata e garantiscono un funzionamento sicuro anche nelle condizioni più estreme.
Dati tecnici
Compressore ad alta pressione I 52, 4800–6600 l/min, 90–420 bar
| Denominazione modelli | Portata effettiva ¹ | Pressione massima di esercizio ² | Numero di stadi | Velocità di rotazione ca. | Potenza del motore | Peso netto ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | psig | giri/min | kW | kg | lbs | ||
| Serie I 52 | 90–365 bar | 50 Hz | ||||||||||
| I 52.0-110 | 4800 | 288 | 170 | 365 | 5300 | 4 | 985 | 110 | 4600 | 10200 |
| I 52.0-160 | 6600 | 396 | 233 | 365 | 5300 | 4 | 1485 | 160 | 4900 | 10800 |
| Serie I 52 | 90–420 bar | 50 Hz | ||||||||||
| I 52.0-160-420 | 6600 | 396 | 233 | 420 | 6100 | 4 | 1485 | 160 | 4900 | 10800 |
¹ Portata d’aria libera secondo ISO 1217, assorbimento di potenza alla pressione finale massima in condizioni definite.
² Pressione massima di esercizio = pressione di taratura massima della valvola di sicurezza; la pressione di spegnimento è inferiore.
-
Dettagli e caratteristiche
La serie I raffreddata ad acqua di BAUER è stata sviluppata specificamente per applicazioni industriali gravose e l’impiego in ambienti difficili. Grazie al raffreddamento ad acqua mirato degli scambiatori interstadio e finale e delle testate delle valvole, gran parte del calore generato viene dissipato in modo efficiente attraverso l'acqua di raffreddamento. La struttura robusta assicura un’elevata sicurezza operativa. I compressori si distinguono per il basso consumo di olio, i ridotti costi di manutenzione e la massima affidabilità.
B-CONTROL III
Il B-CONTROL III è il sistema di controllo premium progettato per applicazioni complesse. Il display touchscreen da 7" offre una visualizzazione intuitiva di tutti i dati di funzionamento. Include funzioni quali data logger, interfaccia USB, HMI remoto e supporta protocolli quali OPC UA, ModBus e CAN-Bus. Il sistema di controllo può gestire fino a quattro compressori in rete ed è espandibile in modo flessibile.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.
Lay-out del sistema
Gli impianti dispongono di un accoppiamento diretto, sono dotati di smorzatori di vibrazioni e sono adatti per l'installazione senza ancoraggi al suolo. La versione gas-tight consente una compressione senza perdite fino alla pressione finale desiderata. È particolarmente adatta per il vantaggioso recupero e il travaso di gas nobili, miscele di gas e heliox. La serie raffreddata ad acqua è adatta per luoghi di impiego senza raffreddamento ad aria ed è dotata di un sistema automatico di scarico della condensa.
Blocco compressore
Le serie di blocchi BK 23 - BK 52 dispongono di un carter specifico progettato per resistere alle pressioni generate dal flusso di blow-by interno all'unità. Accurate tolleranze di fabbricazione assicurano giochi minimi garantendo un'elevata efficienza energetica. Cilindri nitrurati al plasma e opportunamente rettificati, unitamente a fasce elastiche cromate, assicurano un attrito ridotto e una lunga durata. La coppa dell'olio flangiata sotto il carter riduce il consumo di olio e consente il montaggio con inclinazioni fino a 30° in tutte le direzioni.
Opzioni
Monitoraggio delle pressioni intermedie e delle temperature intermedie
Questo sistema di monitoraggio è ideale per il funzionamento continuo o completamente automatico, nonché per impianti privi di supervisione tecnica costante. In caso di superamento dei valori limite preimpostati, il sistema attiva un arresto automatico. I valori attuali vengono visualizzati direttamente sull'unità di comando del compressore B-CONTROL.
Monitoraggio filtro di aspirazione
Il filtro di aspirazione è dotato di un sistema di monitoraggio della depressione. Il monitoraggio viene effettuato dall'unità di comando compressore B-CONTROL.
Manometro pressione intermedia
I manometri analogici, installati in punti strategici del compressore, consentono un controllo semplice delle pressioni di esercizio. Supportano le attività di diagnosi e facilitano gli interventi di manutenzione sull'impianto.
Dispositivo di aspirazione e serbatoio buffer di aspirazione
Il dispositivo di aspirazione convoglia aria o gas al compressore con pressione di aspirazione monitorata. In caso di superamento o mancato raggiungimento dei valori limite, l'impianto si spegne automaticamente. Per la riduzione delle pulsazioni nella zona di aspirazione si consiglia l'uso di un serbatoio buffer di aspirazione.
Sistema di raccolta condensa 60 l
Il grande sistema di raccolta della condensa convoglia in un unico punto la condensa generata durante il processo di compressione.Un interruttore a galleggiante integrato garantisce un monitoraggio affidabile del livello di riempimento. Il silenziatore e l’unità filtrante contribuiscono a ridurre il rumore e a prevenire la diffusione di odori sgradevoli nell’ambiente di lavoro.Set scambiatore di calore a piastre
Lo scambiatore di calore a piastre consente di realizzare un circuito chiuso di raffreddamento dell'acqua per il compressore. È particolarmente indicato nei sistemi di raffreddamento aperti con acqua di fiume, acqua di mare o torri di raffreddamento aperte. In questo modo si garantisce che il compressore possa funzionare con acqua di raffreddamento di qualità costante e adeguata.
Set radiatori
Il set contiene uno scambiatore di calore aria-acqua che consente il funzionamento di unità di compressione raffreddate ad acqua indipendentemente dalla disponibilità di acqua nel sito di installazione.
-
Download
-
Domande frequenti
Perché BAUER è il partner giusto per le soluzioni di compressori industriali?
-
Competenza di sistema end-to-end da un unico fornitore: BAUER copre l’intera catena di processo: compressione, trattamento dell’aria e dei gas, monitoraggio della qualità e documentazione conforme agli audit – completamente integrato e fornito da un unico interlocutore.
-
La gamma più completa di opzioni e accessori: BAUER offre la gamma di opzioni e accessori più ampia del settore – perfettamente adattata a ogni applicazione, senza necessità di soluzioni speciali.
-
La gamma più completa di trattamento dell’aria e dei gas: Dai separatori agli essiccatori a rigenerazione e ad adsorbimento, fino agli essiccatori frigoriferi, BAUER copre tutti i requisiti di purezza dell’aria e dei gas secondo la norma DIN ISO 8573-1.
-
Leadership di mercato globale & competenza nel servizio: BAUER è lo standard di mercato globale nei settori dell’alta e media pressione in quasi tutti i segmenti – con una quota di mercato del 70% nei sistemi di aria respirabile e una posizione di leadership indiscussa nelle applicazioni industriali, supportata da una rete di assistenza globale.
Per cosa viene utilizzata la serie I52?
La serie I52 comprende compressori ad alta pressione raffreddati ad acqua per la compressione di aria e azoto. Viene utilizzata quando questi gas devono essere compressi in modo affidabile dalla pressione atmosferica a pressioni finali elevate e devono essere forniti per lunghi periodi di funzionamento continuo. I campi di applicazione tipici sono l'alimentazione industriale di aria compressa e azoto, i sistemi di gas di processo, la ricerca e lo sviluppo, i campi di prova e le applicazioni con fabbisogno permanente di alta pressione, in cui sono richieste stabilità termica ed elevata sicurezza di funzionamento.
Quali gamme di potenza copre la serie I52?
I compressori ad alta pressione I52 raggiungono pressioni finali da 90 a 420 bar. Le portate effettive sono comprese tra 4.800 e 6.600 litri al minuto, a seconda del modello, della pressione di aspirazione e delle condizioni di esercizio. La serie è quindi adatta anche per applicazioni industriali di medie e grandi dimensioni in funzionamento continuo.
Cosa contraddistingue il concetto tecnico della serie I52?
Gli impianti sono raffreddati ad acqua, strutturati a più stadi e progettati per il funzionamento continuo. Il basamento bionico, resistente alla pressione e a tenuta di gas, riduce le perdite e le sollecitazioni meccaniche e garantisce un'elevata sicurezza di funzionamento e una lunga durata. In combinazione con la compressione a più stadi, si ottengono pressioni finali elevate con una struttura robusta e compatta.
Come vengono controllati e monitorati i compressori ad alta pressione della serie I52?
I compressori della serie I52 sono dotati del sistema di controllo B-CONTROL III. Questo sistema garantisce il controllo e il monitoraggio affidabili di tutti i parametri operativi rilevanti. Grazie alle numerose interfacce, il sistema di controllo può essere integrato in modo flessibile nei sistemi di controllo e negli impianti esistenti. Gli stati operativi, i messaggi e i guasti vengono visualizzati in modo chiaro e supportano un funzionamento affidabile, efficiente e sicuro dell'impianto.
Per quali gas è adatta la serie I52?
La serie I52 è progettata specificamente per la compressione di aria e azoto. La struttura è studiata per garantire resistenza termica, elevate prestazioni continue e un funzionamento continuo di lunga durata.
Quali vantaggi offre il raffreddamento ad acqua della I52 rispetto ai compressori raffreddati ad aria?
Il raffreddamento ad acqua dell'I52 consente una dissipazione mirata ed efficiente del calore, in particolare sul blocco compressore, sulle testate delle valvole e sui livelli intermedi. Ciò riduce il carico termico dei componenti, con conseguente minore sollecitazione meccanica, maggiore durata delle valvole, minor consumo di olio e maggiore sicurezza di funzionamento e durata. Inoltre, è necessaria solo una minima ventilazione dell'ambiente per dissipare il calore del motore e il calore residuo.
Quanto è facile la manutenzione della serie I52?
I compressori sono progettati per lunghi intervalli di manutenzione e un funzionamento continuo a bassa manutenzione. La robusta struttura raffreddata ad acqua e i componenti facilmente accessibili riducono i costi di manutenzione e i tempi di fermo.
