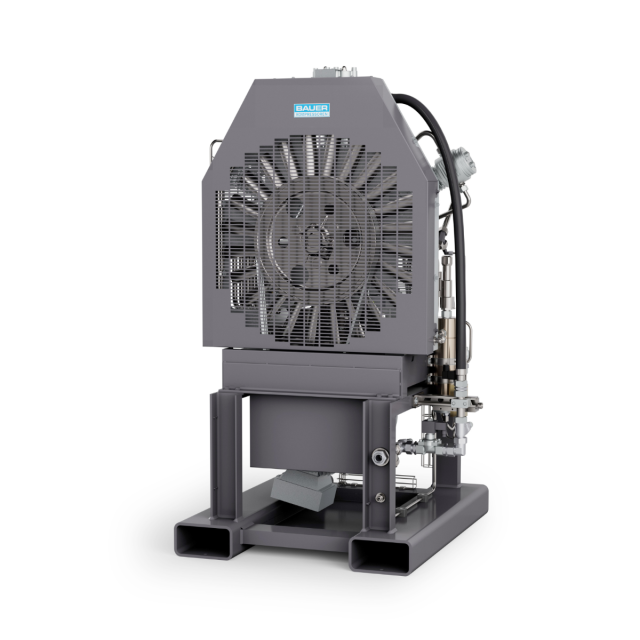

Serie PE 20
Booster per azoto ad alta pressione raffreddati ad aria fino a 350 bar
- 1080-1720 l/min
- 90-350 bar
- 22 kW
Richiedi il prodotto
- SKU
- PE20-HD
Disponibile
Qualità e Innovazione
Qualità industriale premium
I compressori industriali BAUER sono progettati e realizzati secondo i più elevati standard industriali. Materiali di alta qualità, lavorazioni di precisione e rigorosi controlli di qualità garantiscono lunga durata, elevata affidabilità e prestazioni costanti anche in condizioni operative industriali gravose.
Massima sicurezza operativa in ambienti industriali critici
I sistemi BAUER sono sviluppati per garantire la massima sicurezza operativa. Funzioni complete di monitoraggio e protezione assicurano un funzionamento sicuro in ambienti industriali critici, proteggendo il personale, le apparecchiature e la conformità ai requisiti operativi dei processi.
Disponibilità garantita 24/7
I sistemi di compressione industriali BAUER sono progettati per il funzionamento continuo 24/7. In quanto soluzioni complete chiavi in mano, sono pronti per l’uso immediato: struttura robusta, design orientato alla manutenzione, monitoraggio digitale e una rete di assistenza globale garantiscono la massima disponibilità in ogni momento.
Ingegneria orientata all’efficienza
Il sistema di compressione si distingue per un design compatto ed ergonomico, ottimizzato per un’elevata efficienza energetica e prestazioni affidabili. Una configurazione ottimizzata assicura un facile accesso per la manutenzione e una gestione operativa semplificata, contribuendo a ridurre i costi di esercizio e a garantire una disponibilità duratura dell’impianto.
Dati tecnici
Booster ad alta pressione PE 20, 1080–1720 l/min, 90–350 bar
| Denominazione modelli | Portata effettiva ¹ | Pressione di aspirazione | Pressione massima di esercizio ² | Numero di stadi | Velocità di rotazione ca. | Potenza del motore | Peso netto ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | cfm | bar | bar (min) | bar (max) | giri/min | kW | kg | lbs | ||
| Serie PE 20 | da 90 a 350 bar | |||||||||||
| PE 20.22-22 | 1080 | 64,8 | 38,1 | 4 | 90 | 330 | 3 | 1200 | 22 | 710 | 1565 |
| 1300 | 78 | 45,9 | 5 | 105 | |||||||
| 1500 | 90 | 53 | 6 | 120 | |||||||
| 1720 | 103 | 60,7 | 7 | 135 | |||||||
¹ Portata d’aria libera secondo ISO 1217, assorbimento di potenza alla pressione finale massima in condizioni definite, valido per aria e azoto.
² Pressione di spegnimento (sensore di pressione finale). Pressione di taratura della valvola di sicurezza max. 350 bar.
-
Dettagli e caratteristiche
I booster ad alta pressione raffreddati ad aria della serie PE 20 sono progettati per la compressione di aria o azoto e offrono prestazioni affidabili in ambito industriale. Le superfici generosamente dimensionate e un sistema di raffreddamento ad aria estremamente efficiente consentono un funzionamento ottimale e duraturo. Il robusto azionamento a cinghia trapezoidale garantisce una trasmissione di potenza affidabile e un funzionamento con ridotte esigenze di manutenzione. Ideale per sistemi di aria e azoto in applicazioni industriali in cui è già presente una pressione a monte.
Sistema di controllo compressore B-CONTROL MICRO
Il B-CONTROL MICRO è un sistema di controllo per compressori moderno e intuitivo, dotato di display a colori, che gestisce in modo intelligente e monitora in maniera affidabile tutte le funzioni di base. L’interfaccia utente è progettata per un’interazione semplice e immediata, con informazioni visualizzate in testo chiaro e la possibilità di selezionare diverse lingue. Il sistema consente il collegamento di trasmettitori di segnale esterni in qualsiasi momento e supporta sia l’integrazione in reti di sistema sia l’utilizzo con display esterni.
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.

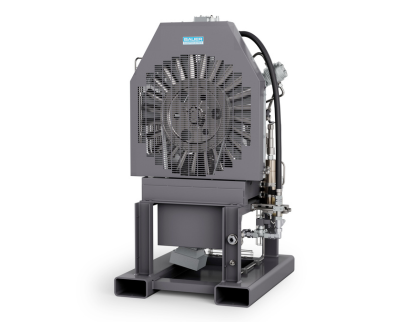

Lay-out del sistema
Il compressore si presenta con un design verticale compatto ed è montato su un robusto basamento dotato di ammortizzatori. Ciò consente un’installazione senza fondamenta e semplifica le operazioni di montaggio.
L’azionamento a cinghia trapezoidale, progettato per ridurre la manutenzione, garantisce un funzionamento affidabile indipendentemente dalla velocità. Il design orientato alla manutenzione facilita l’accesso a tutti i componenti principali. Lo scarico automatico della condensa integrato garantisce un drenaggio sicuro e completamente automatico della condensa accumulata.

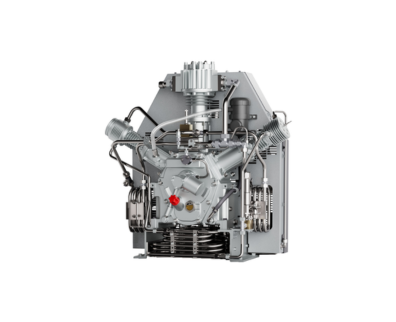

Blocco compressore
I blocchi compressori raffreddati ad aria sono dotati di serpentine interstadio e finale, oltre a un separatore finale, e dispongono di un affidabile sistema di lubrificazione a olio a pressione. Costituiscono la base per sistemi completamente automatizzati per la compressione dell’azoto con pressione di ingresso elevata.
Radiatori di grandi dimensioni e cilindri alettati garantiscono un’efficace dissipazione del calore anche in condizioni di carichi impegnativi. Filtri dell’olio ad elevata finezza, lunghi intervalli di manutenzione e organi di trasmissione dinamicamente bilanciati assicurano un’alta efficienza nonché un funzionamento fluido e affidabile.
B-LINK 4G
Grazie al router WiFi o 4G integrato, le unità di compressione con B-CONTROL MICRO possono essere collegate in modalità wireless al B-CLOUD. Ciò consente un accesso stabile da remoto, il monitoraggio a distanza e una trasmissione dati affidabile tramite WLAN o rete mobile. Se necessario, il B-LINK 4G può essere montato esternamente per ottimizzare la connessione. È progettato per l'impiego in Europa, Medio Oriente, Africa e nella regione Asia-Pacifico.
Opzioni
B-CLOUD & B-APP
Con BAUER B-CLOUD e B-APP, gli utenti possono monitorare il proprio compressore in qualsiasi momento, anche a distanza. I dati di esercizio, le indicazioni di manutenzione e i messaggi di stato vengono trasmessi e visualizzati in tempo reale, aumentando la trasparenza, semplificando il monitoraggio e supportando una pianificazione ottimizzata della manutenzione. Inoltre, i dati operativi memorizzati nel B-CLOUD sono disponibili per analisi successive e ottimizzazioni del funzionamento dell'impianto. Se lo stato del vostro compressore cambia, B-CLOUD o B-APP vi informano immediatamente, comodamente tramite e-mail o notifica push direttamente sul vostro smartphone.
Versione Super-Silent
La cappotta Super-Silent riduce notevolmente il livello di pressione sonora del compressore e permette il collegamento di un condotto di aerazione. L'efficace isolamento acustico garantisce un funzionamento più silenzioso e, se necessario, può essere installato anche in un secondo momento.
B-CONTROL III
Il B-CONTROL III è il sistema di controllo premium progettato per applicazioni complesse. Il display touchscreen da 7" offre una visualizzazione intuitiva di tutti i dati di funzionamento. Include funzioni quali data logger, interfaccia USB, HMI remoto e supporta protocolli quali OPC UA, ModBus e CAN-Bus. Il sistema di controllo può gestire fino a quattro compressori in rete ed è espandibile in modo flessibile.
Soft Start
Per un avvio gentile dell'impianto si consiglia l'impiego di un sistema di avvio graduale che riduce notevolmente la corrente di spunto. A partire da una potenza del motore di 75 kW questa funzione è integrata di serie in combinazione con l'unità di comando B-CONTROL. In alternativa è possibile utilizzare un convertitore di frequenza che adatta la portata erogata al consumo e riduce il fabbisogno energetico, garantendo la massima efficienza e sicurezza di funzionamento.
Monitoraggio delle pressioni intermedie e delle temperature intermedie
Questo sistema di monitoraggio è ideale per il funzionamento continuo o completamente automatico, nonché per impianti privi di supervisione tecnica costante. In caso di superamento dei valori limite preimpostati, il sistema attiva un arresto automatico. I valori attuali vengono visualizzati direttamente sull'unità di comando del compressore B-CONTROL.
Controllo del livello dell'olio
Al raggiungimento del livello minimo dell'olio, sul pannello di controllo compare un messaggio di avviso. Questa opzione, particolarmente consigliata per il funzionamento continuo, aumenta la sicurezza operativa del compressore segnalando tempestivamente i livelli critici.
B-LINK
I router Wi-Fi e 4G permettono al B-CONTROL MICRO di comunicare wireless con il B-CLOUD. Grazie a una connessione affidabile tramite rete Wi-Fi o mobile, viene garantito un accesso remoto sicuro al compressore.
Manometro pressione intermedia
I manometri analogici, installati in punti strategici del compressore, consentono un controllo semplice delle pressioni di esercizio. Supportano le attività di diagnosi e facilitano gli interventi di manutenzione sull'impianto.
Dispositivo di aspirazione e serbatoio buffer di aspirazione
Il dispositivo di aspirazione convoglia aria o gas al compressore con pressione di aspirazione monitorata. In caso di superamento o mancato raggiungimento dei valori limite, l'impianto si spegne automaticamente. Per la riduzione delle pulsazioni nella zona di aspirazione si consiglia l'uso di un serbatoio buffer di aspirazione.
Sistema di raccolta condensa 60 l
Il grande sistema di raccolta della condensa convoglia in un unico punto la condensa generata durante il processo di compressione.Un interruttore a galleggiante integrato garantisce un monitoraggio affidabile del livello di riempimento. Il silenziatore e l’unità filtrante contribuiscono a ridurre il rumore e a prevenire la diffusione di odori sgradevoli nell’ambiente di lavoro. -
-
Domande frequenti
Perché BAUER è il partner giusto per le soluzioni di compressori industriali?
-
Competenza di sistema end-to-end da un unico fornitore: BAUER copre l’intera catena di processo: compressione, trattamento dell’aria e dei gas, monitoraggio della qualità e documentazione conforme agli audit – completamente integrato e fornito da un unico interlocutore.
-
La gamma più completa di opzioni e accessori: BAUER offre la gamma di opzioni e accessori più ampia del settore – perfettamente adattata a ogni applicazione, senza necessità di soluzioni speciali.
-
La gamma più completa di trattamento dell’aria e dei gas: Dai separatori agli essiccatori a rigenerazione e ad adsorbimento, fino agli essiccatori frigoriferi, BAUER copre tutti i requisiti di purezza dell’aria e dei gas secondo la norma DIN ISO 8573-1.
-
Leadership di mercato globale & competenza nel servizio: BAUER è lo standard di mercato globale nei settori dell’alta e media pressione in quasi tutti i segmenti – con una quota di mercato del 70% nei sistemi di aria respirabile e una posizione di leadership indiscussa nelle applicazioni industriali, supportata da una rete di assistenza globale.
Per cosa vengono utilizzati i booster PE 20?
I booster PE 20 vengono utilizzati per comprimere aria o azoto già precompressi a pressioni finali più elevate. Sono adatti per applicazioni industriali in cui è necessario utilizzare in modo efficiente una pressione iniziale esistente e portarla a un livello di alta pressione.
Qual è la differenza tra un booster e un compressore?
Un booster funziona con una pressione di aspirazione esistente e la aumenta fino alla pressione finale desiderata. Al contrario, un compressore comprime il gas direttamente dalla pressione di aspirazione atmosferica.
Quali campi di pressione copre la serie PE 20?
A seconda del modello e della pressione di aspirazione esistente, i booster PE 20 raggiungono pressioni finali comprese tra circa 90 e 350 bar.
Quali portate offrono i booster PE 20?
La serie GIB 20 copre portate da circa 1.080 a 1.720 litri al minuto. La portata effettiva dipende dalla pressione di aspirazione, dalla pressione finale e dal modello specifico.
Per quali gas sono adatti i booster PE 20?
I booster PE 20 sono progettati per la compressione di aria e azoto. Sono stati appositamente concepiti per applicazioni industriali con elevati requisiti di pressione.
Come vengono controllati e monitorati i booster PE 20?
I booster sono dotati del sistema di controllo B-CONTROL MICRO. Questo consente un facile utilizzo, il monitoraggio sicuro di tutti i parametri operativi rilevanti e il collegamento al B-CLOUD e alla B-APP.
Quali vantaggi offre il B-CLOUD nelle applicazioni con booster PE 20?
Il B-CLOUD consente il monitoraggio digitale a distanza dell'impianto booster. I dati operativi, i messaggi e gli stati sono disponibili in qualsiasi momento e consentono una manutenzione pianificabile e un'elevata disponibilità dell'impianto.
Per quali applicazioni industriali sono particolarmente adatti i booster PE 20?
I campi di applicazione tipici sono banchi di prova, impianti di riempimento di gas, sistemi industriali di azoto e applicazioni in cui la pressione della linea esistente deve essere aumentata in modo efficiente a livelli di alta pressione.
Quanto sono facili da manutenere i booster PE 20?
I booster PE 20 sono progettati per richiedere poca manutenzione e per lunghi intervalli di manutenzione. Componenti robusti e un design di facile manutenzione riducono i costi di manutenzione e i tempi di fermo.
