Serie HTA 26
Booster ad alta pressione raffreddati ad acqua per idrogeno fino a 365 bar
- 3900-7200 l/min
- 90-365 bar
- 132 kW
Richiedi il prodotto
- SKU
- HTA26
Disponibile
Qualità e Innovazione
Qualità industriale premium
I compressori industriali BAUER sono progettati e realizzati secondo i più elevati standard industriali. Materiali di alta qualità , lavorazioni di precisione e rigorosi controlli di qualità garantiscono lunga durata, elevata affidabilità e prestazioni costanti anche in condizioni operative industriali gravose.
Massima sicurezza operativa in ambienti industriali critici
I sistemi BAUER sono sviluppati per garantire la massima sicurezza operativa. Funzioni complete di monitoraggio e protezione assicurano un funzionamento sicuro in ambienti industriali critici, proteggendo il personale, le apparecchiature e la conformità ai requisiti operativi dei processi.
Disponibilità garantita 24/7
I sistemi di compressione industriali BAUER sono progettati per il funzionamento continuo 24/7. In quanto soluzioni complete chiavi in mano, sono pronti per l’uso immediato: struttura robusta, design orientato alla manutenzione, monitoraggio digitale e una rete di assistenza globale garantiscono la massima disponibilità in ogni momento.
Ingegneria orientata all’efficienza
Il sistema di compressione si distingue per un design compatto ed ergonomico, ottimizzato per un’elevata efficienza energetica e prestazioni affidabili. Una configurazione ottimizzata assicura un facile accesso per la manutenzione e una gestione operativa semplificata, contribuendo a ridurre i costi di esercizio e a garantire una disponibilità duratura dell’impianto.
Dati tecnici
Compressore ad alta pressione HTA, 3900–7200 l/min, 90–365 bar
| Denominazione modelli | Portata effettiva ¹ | Pressione di aspirazione | Pressione massima di esercizio ² | Numero di stadi | Velocità di rotazione ca. | Potenza del motore | Peso netto ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | kg/h | bar | bar (min) | bar (max) | giri/min | kW | kg | lbs | ||
| Serie HTA | da 90 a 365 bar | |||||||||||
| HTA 26.10 | 3900 | 236 | 21 | 2 | 90 | 350 | 4 | 1485 | 132 | 3350 | 7400 |
| 7200 | 433 | 38,54 | 4,5 | ||||||||
¹ Portata d’aria libera secondo ISO 1217, assorbimento di potenza alla pressione finale massima in condizioni definite.
² Pressione di spegnimento (sensore di pressione finale). Pressione di taratura della valvola di sicurezza max. 365 bar.
-
Dettagli e caratteristiche
I booster ad alta pressione raffreddati ad acqua della serie HTA 26 di BAUER KOMPRESSOREN sono stati sviluppati appositamente per applicazioni industriali con l'impiego di idrogeno. Robusti blocchi compressori e componenti di sistema collaudati garantiscono la massima affidabilità operativa e una lunga durata. Il raffreddamento ad acqua mirato riduce l’usura e la rumorosità, consentendo un funzionamento particolarmente silenzioso. I booster multistadio garantiscono elevate portate fino a 365 bar con un basso consumo energetico e un’elevata efficienza nella compressione dell’idrogeno. Il basso consumo di olio, i lunghi intervalli di manutenzione e un costo totale di proprietà (TCO) trasparente rendono la serie HTA26 una soluzione economica per applicazioni ad alta pressione nel settore dell’idrogeno.
B-CONTROL III
Il B-CONTROL III è il sistema di controllo premium progettato per applicazioni complesse. Il display touchscreen da 7" offre una visualizzazione intuitiva di tutti i dati di funzionamento. Include funzioni quali data logger, interfaccia USB, HMI remoto e supporta protocolli quali OPC UA, ModBus e CAN-Bus. Il sistema di controllo può gestire fino a quattro compressori in rete ed è espandibile in modo flessibile.
L’unità PLC con display B-CONTROL III e il quadro elettrico con sezione di potenza sono installati al di fuori della zona Ex.
Lay-out del sistema
I compressori della serie HTA 26 per idrogeno sono dotati di accoppiamento diretto e ammortizzatori di vibrazione. Ciò consente un’installazione senza fondazioni dedicate. Gli impianti sono progettati specificamente per la compressione dell’idrogeno e garantiscono un funzionamento sicuro.
Il raffreddamento ad acqua mirato degli intercooler e post-raffreddatori, nonché delle teste delle valvole, dissipa gran parte del calore generato attraverso l’acqua di raffreddamento. Questo concetto di raffreddamento di facile manutenzione è particolarmente adatto per condizioni ambientali e di installazione gravose, nelle quali non è possibile utilizzare compressori esclusivamente raffreddati ad aria. Il sistema automatico di scarico della condensa integrato garantisce lo scarico e la raccolta automatica della condensa.

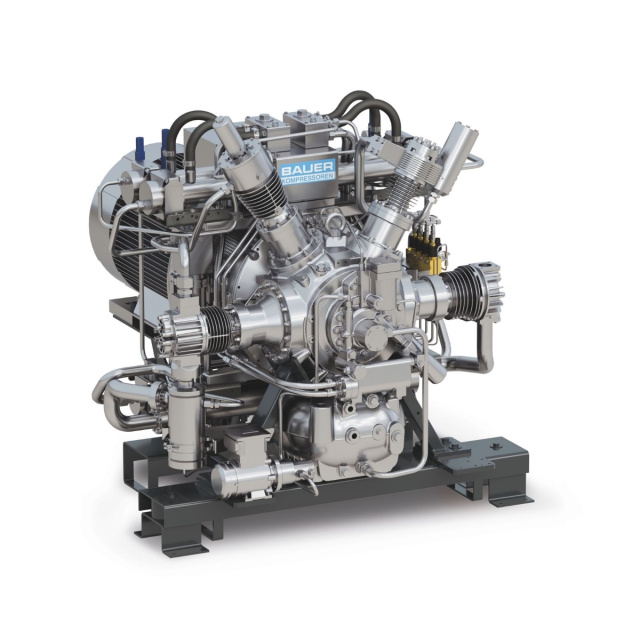

Blocco compressore
I blocchi compressori raffreddati ad acqua della serie BK26 per idrogeno sono dotati di intercooler e post-raffreddatori, nonché di separatori di olio e acqua dopo ogni stadio di compressione, e dispongono di una affidabile lubrificazione a olio in pressione. Un carter appositamente progettato e resistente alla pressione garantisce una distribuzione uniforme delle forze interne del gas. Tolleranze di produzione ridotte e volumi morti minimi assicurano un’elevata efficienza energetica.
Cilindri nitrurati al plasma, fasce elastiche cromate e superfici lappate riducono attrito e usura e contribuiscono a una lunga durata. I blocchi compressori soddisfano elevati requisiti di sicurezza e garantiscono un funzionamento affidabile ed efficiente, anche in condizioni gravose.
B-LINK 4G
Grazie al router WiFi o 4G integrato, le unità di compressione con B-CONTROL MICRO possono essere collegate in modalità wireless al B-CLOUD. Ciò consente un accesso stabile da remoto, il monitoraggio a distanza e una trasmissione dati affidabile tramite WLAN o rete mobile. Se necessario, il B-LINK 4G può essere montato esternamente per ottimizzare la connessione. È progettato per l'impiego in Europa, Medio Oriente, Africa e nella regione Asia-Pacifico.
Opzioni
Monitoraggio delle pressioni intermedie e delle temperature intermedie
Questo sistema di monitoraggio è ideale per il funzionamento continuo o completamente automatico, nonché per impianti privi di supervisione tecnica costante. In caso di superamento dei valori limite preimpostati, il sistema attiva un arresto automatico. I valori attuali vengono visualizzati direttamente sull'unità di comando del compressore B-CONTROL.
B-CLOUD & B-APP
Con BAUER B-CLOUD e B-APP, gli utenti possono monitorare il proprio compressore in qualsiasi momento, anche a distanza. I dati di esercizio, le indicazioni di manutenzione e i messaggi di stato vengono trasmessi e visualizzati in tempo reale, aumentando la trasparenza, semplificando il monitoraggio e supportando una pianificazione ottimizzata della manutenzione. Inoltre, i dati operativi memorizzati nel B-CLOUD sono disponibili per analisi successive e ottimizzazioni del funzionamento dell'impianto. Se lo stato del vostro compressore cambia, B-CLOUD o B-APP vi informano immediatamente, comodamente tramite e-mail o notifica push direttamente sul vostro smartphone.
B-LINK
I router Wi-Fi e 4G permettono al B-CONTROL MICRO di comunicare wireless con il B-CLOUD. Grazie a una connessione affidabile tramite rete Wi-Fi o mobile, viene garantito un accesso remoto sicuro al compressore.
Manometro pressione intermedia
I manometri analogici, installati in punti strategici del compressore, consentono un controllo semplice delle pressioni di esercizio. Supportano le attività di diagnosi e facilitano gli interventi di manutenzione sull'impianto.
Pompa di pre-lubrificazione
Dopo lunghi tempi di inattività, i cuscinetti a strisciamento vengono pre-lubrificati automaticamente. Il comando di questa funzione è assicurato dall'unità di comando B-CONTROL.
Dispositivo di aspirazione e serbatoio buffer di aspirazione
Il dispositivo di aspirazione convoglia aria o gas al compressore con pressione di aspirazione monitorata. In caso di superamento o mancato raggiungimento dei valori limite, l'impianto si spegne automaticamente. Per la riduzione delle pulsazioni nella zona di aspirazione si consiglia l'uso di un serbatoio buffer di aspirazione.
Set scambiatore di calore a piastre
Lo scambiatore di calore a piastre consente di realizzare un circuito chiuso di raffreddamento dell'acqua per il compressore. È particolarmente indicato nei sistemi di raffreddamento aperti con acqua di fiume, acqua di mare o torri di raffreddamento aperte. In questo modo si garantisce che il compressore possa funzionare con acqua di raffreddamento di qualità costante e adeguata.
Set radiatori
Il set contiene uno scambiatore di calore aria-acqua che consente il funzionamento di unità di compressione raffreddate ad acqua indipendentemente dalla disponibilità di acqua nel sito di installazione.
-
Download
-
Video del prodotto
La serie BK 26
Domande frequenti
Perché BAUER è il partner ideale per le soluzioni di compressione per impianti di gas combustibile?
-
Competenza di sistema end-to-end da un unico fornitore: BAUER copre l’intera catena di processo: compressione, trattamento dell’aria e dei gas, monitoraggio della qualità e documentazione conforme agli audit – completamente integrato e fornito da un unico interlocutore.
-
La gamma più completa di opzioni e accessori: BAUER offre la gamma di opzioni e accessori più ampia del settore – perfettamente adattata a ogni applicazione, senza necessità di soluzioni speciali.
-
La gamma più completa di trattamento dell’aria e dei gas: Dai separatori agli essiccatori a rigenerazione e ad adsorbimento, fino agli essiccatori frigoriferi, BAUER copre tutti i requisiti di purezza dell’aria e dei gas secondo la norma DIN ISO 8573-1.
-
Leadership di mercato globale & competenza nel servizio: BAUER è lo standard di mercato globale nei settori dell’alta e media pressione in quasi tutti i segmenti – con una quota di mercato del 70% nei sistemi di aria respirabile e una posizione di leadership indiscussa nelle applicazioni industriali, supportata da una rete di assistenza globale.
A cosa serve la serie HTA 26?
La serie HTA 26 viene utilizzata per la compressione dell’idrogeno ad alta pressione quando grandi volumi di gas devono essere compressi in modo affidabile fino a pressioni finali di 365 bar. Le applicazioni tipiche includono sistemi industriali a idrogeno, applicazioni nel settore della mobilità e impianti con un’elevata domanda continua di idrogeno.
Quali prestazioni copre la serie HTA 26?
I booster per idrogeno HTA 26 raggiungono pressioni finali fino a 365 bar. A seconda della configurazione, le portate effettive variano tra circa 3.900 e 7.200 l/min con una potenza del motore di 132 kW, rendendoli adatti ad applicazioni industriali ad alte prestazioni in funzionamento continuo.
Cosa caratterizza il concetto tecnico della serie HTA 26?
Gli impianti sono raffreddati ad acqua, progettati con compressione multistadio e sviluppati specificamente per applicazioni di idrogeno particolarmente impegnative. Il design robusto, l’accoppiamento diretto e la costruzione con smorzamento delle vibrazioni consentono un funzionamento affidabile e un’installazione senza fondazioni. Allo stesso tempo, il design garantisce elevata efficienza e lunga durata operativa.
Come vengono controllati e monitorati i booster HTA 26?
I compressori sono dotati del sistema di controllo B-CONTROL III, che garantisce il controllo e il monitoraggio affidabili di tutti i parametri operativi rilevanti. Il display touchscreen da 7 pollici e le interfacce come OPC UA, Modbus e CAN bus permettono una facile integrazione nei sistemi di controllo e automazione esistenti. Inoltre, è possibile gestire più compressori in funzionamento combinato.
Quali sono i vantaggi del raffreddamento ad acqua nella serie HTA 26?
Il raffreddamento ad acqua mirato degli intercooler, degli aftercooler e delle teste valvola garantisce una dissipazione efficiente del calore e riduce il carico termico sui componenti. Questo riduce usura, consumo di olio e sollecitazioni meccaniche, aumentando al contempo l’affidabilità operativa, la durata e l’efficienza complessiva.
Cosa caratterizza il blocco compressore della serie HTA 26?
I blocchi compressori raffreddati ad acqua sono dotati di intercooler, aftercooler e separatori di olio e acqua dopo ogni stadio di compressione. Un carter resistente alla pressione garantisce una distribuzione uniforme delle forze del gas. Materiali di alta qualità e lavorazioni precise riducono attrito e usura, assicurando un funzionamento affidabile ed efficiente dal punto di vista energetico.
Quanto è economica la serie HTA 26 in esercizio?
La serie HTA 26 si distingue per il basso consumo di olio, i lunghi intervalli di manutenzione e l’elevata efficienza energetica. In combinazione con un costo totale di proprietà (TCO) trasparente, rappresenta una soluzione economica per applicazioni industriali di idrogeno ad alta pressione.
