Serie K 22 – K 28 – Compresores de pistón robustos de gran bloqueo con tecnología pionera

Compresor de alta presión BAUER I 23
Compresor de alta presión BAUER I 23
Compresor de alta presión BAUER I 23 Super Silent – vista interior
Compresor de alta presión BAUER I 23 Super Silent – vista interior
Compresor de alta presión BAUER I 23 Super Silent – vista interior
Compresor de alta presión BAUER I 23 Super Silent – vista interior
Compresor de alta presión BAUER I 25 / I 28 Super Silent (insonorizado)
Compresor de alta presión BAUER I 25 / I 28 Super Silent (insonorizado)
Compresor de alta presión BAUER I 25 / I 28
Compresor de alta presión BAUER I 25 / I 28
Compresor de alta presión BAUER I 22 Super Silent (insonorizado)
Compresor de alta presión BAUER I 22 Super Silent (insonorizado)

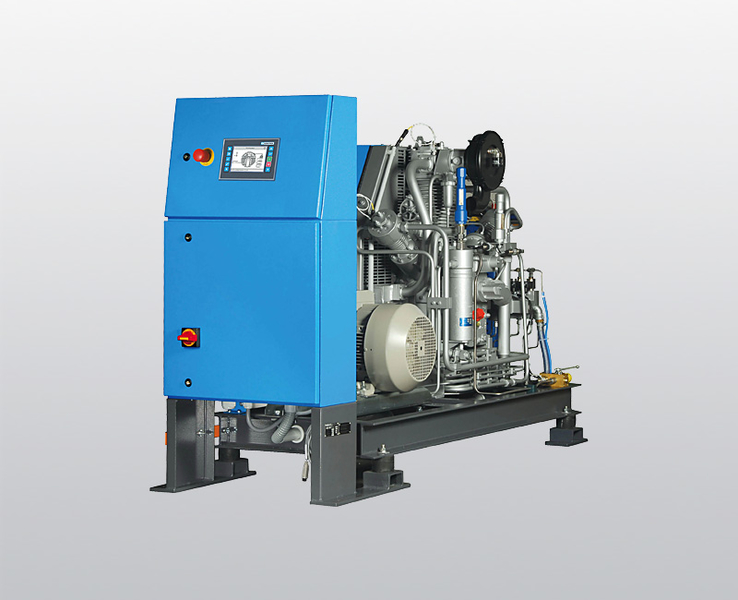

Compresor de alta presión BAUER I 22
Compresor de alta presión BAUER I 22

Mantenimiento sumamente sencillo: gracias al accionamiento por correa trapezoidal y a los acreditados componentes de sistema BAUER

Rentable: trabajo de instalación mínimo con un funcionamiento económico

 Adaptados a condiciones de uso difíciles: con caudales óptimos y variadas potencias de accionamiento

Suministro de piezas de repuesto garantizado: con el servicio y soporte internacional BAUER

Ya sea para aplicaciones de aire comprimido estándar en la industria o montadas en vehículos para el uso portátil: Las instalaciones de compresión de alta presión refrigeradas por aire de la serie K 22 – K 28 son fiables y robustas y constituyen la primera opción para clientes exigentes.

Un sistema moderno y de confianza que viene demostrando su valía desde hace años: con accionamiento por corre trapezoidal y estructura horizontal.

¡Toda la información a primera vista!

Display B-CONTROL MICRO
Display B-CONTROL MICRO

Control del compresor B-CONTROL MICRO
El B-CONTROL MICRO es un control del compresor moderno y fácil de manejar con pantalla a color que controla todas las funciones básicas y las supervisa con seguridad. Más al respecto

Concepto de instalación horizontal
Concepto de instalación horizontal

Versión horizontal
La potente instalación de compresión en versión horizontal, montada sobre un bastidor de base estable con amortiguadores para el emplazamiento sin una base. Más al respecto

Bloque compresor IK 23
Bloque compresor IK 23

Bloque compresor
La serie de bloques estándar está refrigerada por aire y diseñada para aplicaciones industriales exigentes. Más al respecto

Revestimiento Super-Silent
Revestimiento Super-Silent

Revestimiento Super-Silent
Reduce el nivel de presión acústica de la instalación de compresión y permite el uso de un conducto de ventilación.





Pantalla del B-CONTROL II
Pantalla del B-CONTROL II

B-CONTROL II
El control del compresores B-CONTROL II es la versión avanzada del control básico B-CONTROL MICRO. Más al respecto

Versión con protección Ex
Versión con protección Ex

Protección Ex conforme a las directivas ATEX
Las instalaciones de compresión de BAUER KOMPRESSOREN se suministran opcionalmente en versión con protección Ex y conforme las directivas ATEX.

Colores especiales
Colores especiales

Versión en color
Además de las esmaltaciones estándar BAUER están disponibles otras esmaltaciones específicas de los clientes o especiales, p. ej., según la categoría de corrosión C5M.

Configuración de arranque
Configuración de arranque

Configuración de arranque
A partir de una potencia del motor de 75 kW y en combinación con el B-CONTROL se utiliza de serie un motor de arranque suave para el encendido ligero de la instalación y la reducción eficaz de la corriente de arranque. La alternativa técnica es el arranque suave con convertidor de frecuencia. Más al respecto

Supervisión de presiones y temperaturas intermedias
Supervisión de presiones y temperaturas intermedias

Supervisión de la presión y de la temperatura
Con este módulo adicional para el control B-CONTROL se supervisan las presiones y temperaturas de todas las etapas de compresión. Más al respecto

Dispositivo de aspiración
Dispositivo de aspiración

Dispositivo de aspiración
El dispositivo de aspiración abastece al compresor de aire o gas con una presión de aspiración adecuada y supervisada. Más al respecto

Reducción de la presión de aspiración
Reducción de la presión de aspiración

Reducción de la presión de aspiración
La reducción de la presión de aspiración garantiza que el compresor aspira el gas con la presión adecuada. En función de la presión de gas disponible y de la presión de aspiración necesaria se emplean las reducciones convenientes de la presión de aspiración. Las válvulas de seguridad integradas y la supervisión de la presión impiden con eficacia que se exceda o no se alcance la presión de aspiración admisible.

Depósito de aspiración
Depósito de aspiración

Depósito de aspiración
Para evitar eficazmente los golpes de ariete en la zona de aspiración se integra un depósito de aspiración entere el compresor y las redes de gas o dispositivos de regulación preconectados. Más al respecto

Recipiente de recogida de condensado de 60 litros
Recipiente de recogida de condensado de 60 litros

Recipiente de recogida de condensado de 60 litros
El generoso sistema colector de condensado de 60 l sirve para recoger de forma central el condensado generado en el compresor durante la compresión. Más al respecto

SECCANT IV-A
SECCANT IV-A

Sistemas de tratamiento
Los sistemas de tratamiento BAUER para aire y gases comprimidos a alta presión reducen el contenido de humedad, aceite y partículas a la medida permitida. Más al respecto

Sistema de almacenamiento B 2000
Sistema de almacenamiento B 2000

Sistemas de almacenamiento
Los sistemas de almacenamiento de alta presión modulares de BAUER KOMPRESSOREN son el complemento ideal al sistema de compresión. Más al respecto

Volumen de suministro de la versión básica
Volumen de suministro de la versión básica

Volumen de suministro de la versión básica
Como instalación de compresión completamente operativa. Más al respecto

Compresor de alta presión K 22 – K 28, 800 – 3500 l/min, 90 – 365 bar
Designación
de modelo		 Caudal
efectivo ¹		 Presión de
servicio máx. ²		 Número
de etapas		 Revoluciones
Aprox.		 Potencia
del motor		 Consumo de
potencia ¹		 Peso neto aprox.
  l/min m³/h cfm bar psig   r.p.m. kW kW kg lbs
I 22.0-18.5 800 48 28 365 5300 4 1180 18,5 17,9 510 1120
I 22.0-22 930 56 33 365 5300 4 1320 22 20,5 570 1255
I 23.0-30 1300 78 46 350 5000 4 1200 30 28 760 1670
I 23.0-37 1480 89 52 350 5000 4 1400 37 34 780 1715
I 25.0-45 1900 114 67 350 5000 4 1180 45 41 1750 3850
I 28.0-55 2500 150 88 350 5000 4 830 55 50 1860 4090
I 28.0-75 3500 210 125 350 5000 4 1180 75 72 1950 4290
Compresor de alta presión K 22 – K 28, 800 – 3500 l/min, 350 – 420 bar
Designación
de modelo		 Caudal
efectivo ¹		 Presión de
servicio máx. ²		 Número
de etapas		 Revoluciones
Aprox.		 Potencia
del motor		 Consumo de
potencia ¹		 Peso neto aprox.
  l/min m³/h cfm bar psig   r.p.m. kW kW kg lbs
I 22.0-22-420 800 48 28 420 6000 4 1180 22 19 570 1255
Compresor de alta presión K 22 – K 28, 800 – 3500 l/min, 420 – 500 bar
Designación
de modelo		 Caudal
efectivo ¹		 Presión de
servicio máx. ²		 Número
de etapas		 Revoluciones
Aprox.		 Potencia
del motor		 Consumo de
potencia ¹		 Peso neto aprox.
  l/min m³/h cfm bar psig   r.p.m. kW kW kg lbs
I 25.9-45 1900 114 67 500 7200 5 1180 45 42 1900 4180
I 25.18-55 2300 138 81 500 7200 5 1100 55 55 1950 4290

¹ Caudal según ISO 1217, consumo de potencia con presión final máxima en unas condiciones marco definidas. Unas condiciones ambientales diferentes provocarán otros datos de rendimiento. Valores válidos para 50 Hz.
² Presión máx. de funcionamiento = Presión máx. de ajuste de la válvula de seguridad; presión de desconexión inferior.
