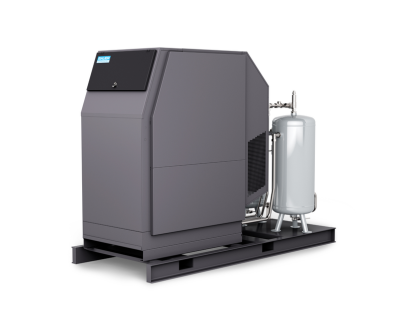

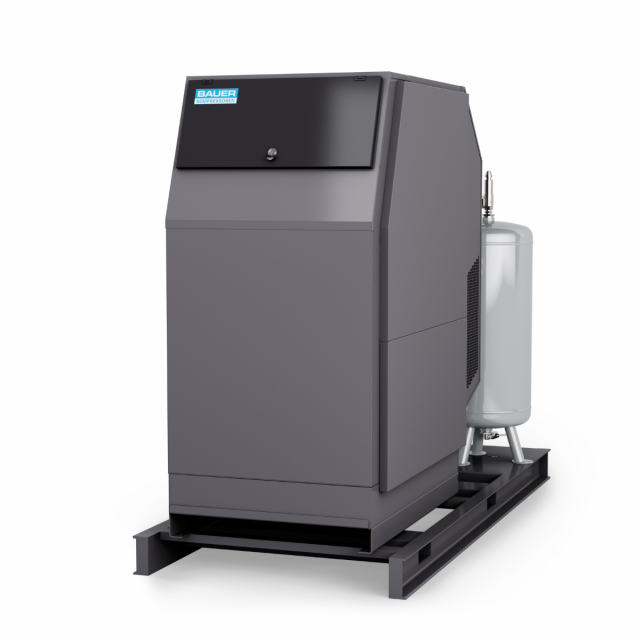

HTA Baureihe
Luftgekühlte Hochdruck-Kompressoren für Wasserstoff bis 350 bar
- 90-580 l/min
- 90-350 bar
- 3-16 kW
Anfrage Produkt
- SKU
- HTA-Verticus
Auf Lager
Qualität & Innovation
Industrielle Premium-Qualität
BAUER Industrie-Kompressoren werden nach modernsten Fertigungsstandards und mit optimal abgestimmten Komponenten gebaut. Hochwertige Materialien, präzise Verarbeitung und konsequente Qualitätskontrolle sichern eine langlebige Konstruktion für den zuverlässigen Einsatz unter industriellen Bedingungen.
Maximale Betriebssicherheit
BAUER Systeme sind auf hohe Betriebssicherheit ausgelegt und verfügen über umfassende Überwachungs- und Schutzfunktionen für den sicheren Betrieb in anspruchsvollen Umgebungen. Sie gewährleisten den Schutz von Personal und Anlage sowie die sichere Einhaltung betrieblicher Prozessanforderungen.
24/7 Verfügbarkeit als Leistungsversprechen
BAUER Industrie-Kompressorsysteme sind auf dauerhafte Einsatzbereitschaft ausgelegt. Als schlüsselfertige Komplettlösungen sind sie sofort einsatzbereit: robuste Konstruktion, wartungsfreundliches Design, digitale Überwachung und ein globales Service-Netz sichern Verfügbarkeit, wenn sie gebraucht wird.
Engineering für Effizienz und Komfort
Die Kompressoranlage ist kompakt und ergonomisch aufgebaut und auf hohe Effizienz sowie zuverlässige Performance ausgelegt. Der optimierte Aufbau ermöglicht einfachen Wartungszugang und eine servicefreundliche Handhabung im täglichen Betrieb.
Technische Daten
Hochdruck Kompressor HTA, 90-580 l/min, 90-350 bar
| Typenbezeichnung | Effektive Liefermenge ¹ | Ansaugdruck | Betriebsdruck ² | Anzahl Stufen | Drehzahl ca. | Motorleistung | Nettogewicht ca. | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| l/min | m³/h | kg/h | bar | bar (min) | bar (max) | U/min | kW | kg | lbs | ||
| HTA Baureihe | 90 bis 350 bar | |||||||||||
| HTA 120-4 | 90 | 5,4 | 0,48 | 0,02 | 90 | 340 | 3 | 960 | 4 | 540 | 1190 |
| 118 | 7,1 | 0,63 | 0,3 | ||||||||
| HTA 120-5.5 | 125 | 7,5 | 0,67 | 0,02 | 90 | 340 | 3 | 1380 | 5,5 | 555 | 1225 |
| 168 | 10,1 | 0,9 | 0,3 | ||||||||
| HTA 15.2-15 | 400 | 24 | 2,14 | 0,05 | 90 | 340 | 4 | 1450 | 16 | 800 | 1765 |
| 500 | 30 | 2,67 | 0,3 | ||||||||
| HTA 15.6-16 | 350 | 21 | 1,87 | 2 | 90 | 340 | 4 | 1450 | 16 | 800 | 1765 |
| 580 | 35 | 3,12 | 4 | ||||||||
¹ Fördervolumenstrom nach ISO 1217, Leistungsaufnahme bei maximalem Enddruck bei definierten Rahmenbedingungen.
² Abschaltdruck (Enddrucksensor). Einstelldruck Sicherheitsventil max. 350 bar.
-
Details & Eigenschaften
Die HTA Wasserstoff-Baureihe basiert auf der bewährten VERTICUS-Plattform und wurde speziell für die Anforderungen bei der Verdichtung von Wasserstoff entwickelt. Sie bietet eine zuverlässige und effiziente Lösung für industrielle Anwendungen und moderne Wasserstoffinfrastrukturen. Die Baureihe kombiniert robuste BAUER-Kompressorblöcke mit einem durchdachten, servicefreundlichen Anlagenkonzept. Die serienmäßige Super Silent-Verkleidung reduziert den Geräuschpegel deutlich und trägt zu einem angenehmen Arbeitsumfeld bei. Dank wartungsfreier Riemenspannung, robuster Bauweise und effizienter Luftkühlung ist die HTA-Baureihe für einen zuverlässigen und langlebigen Betrieb ausgelegt – auch bei anspruchsvollen Einsatzbedingungen in der Wasserstoffverdichtung.
B-CONTROL III
Die B-CONTROL III ist die Premium-Steuerung für komplexe Anwendungen. Das 7-Zoll-Touchscreendisplay bietet eine benutzerfreundliche Darstellung aller Betriebsdaten. Funktionen wie Datenlogger, USB, Remote HMI und Schnittstellen wie OPC UA, Modbus oder CAN-Bus sind integriert. Die Steuerung unterstützt bis zu vier Verdichter im Verbund und lässt sich flexibel erweitern.
SPS-Einheit mit B-CONTROL III Display und Schaltschrank mit Leistungsteil werden außerhalb des Ex-Bereichs installiert.
Anlagenkonzept
Die Kompressoranlagen überzeugen durch ihre kompakte Bauweise, den geringen Platzbedarf und hohen Bedienkomfort. Alle Bedienelemente sind ergonomisch angeordnet und gut zugänglich. Die Kompressoren werden direkt mit Umgebungsluft gekühlt, wodurch die entstehende Wärme effizient abgeführt wird. Die integrierte Kondensatautomatik sorgt für die automatische Ableitung und Sammlung des anfallenden Kondensats. Ansaug- und Kondensatbehälter sind vollständig verrohrt und gemeinsam mit der Kompressoranlage auf einem stabilen Grundrahmen montiert. Dadurch entsteht eine kompakte und anschlussfertige Systemlösung.

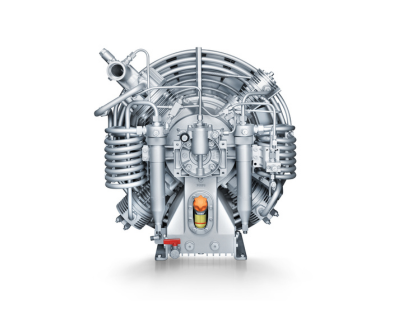

Kompressorblock
Die Kompressorblöcke sind speziell für Wasserstoff-Anwendungen entwickelt. Sie erfüllen internationale Sicherheitsstandards und überzeugen durch hohe Energieeffizienz und Zuverlässigkeit – selbst unter härtesten Bedingungen.
Plasmanitrierte und gehonte Zylinder plus speziell behandelte Kolbenringe für geringeren Ölverbrauch und längere Serviceintervalle. Gezielte Kühlung von Zwischen- und Nachkühlern sowie Ventilköpfen für maximale Lebensdauer.
Antrieb
Die Kraftübertragung erfolgt über einen wartungsarmen, selbstspannenden Keilriemenantrieb. Durch die integrierte Motorwippe ist ein Nachspannen nicht erforderlich. Ab Werk sind die Kompressoranlagen mit energieeffizienten Drehstrommotoren ausgestattet, die einen zuverlässigen und wirtschaftlichen Betrieb gewährleisten.
B-LINK 4G
Mit dem integrierten WiFi- bzw. 4G-Router lassen sich Kompressoranlagen mit B-CONTROL MICRO drahtlos an die B-CLOUD anbinden. Dies ermöglicht stabilen Fernzugriff, Remote-Monitoring und eine zuverlässige Datenübertragung per WLAN oder Mobilfunk. Der B-LINK 4G kann bei Bedarf extern montiert werden, um die Funkverbindung zu optimieren. Er ist für den Einsatz in Europa, dem Mittleren Osten, Afrika und der Asien-Pazifik-Region ausgelegt.
Optionen
Überwachung der Zwischendrücke und Zwischenstufentemperaturen
Diese Überwachung ist ideal für den Dauer- oder vollautomatischen Betrieb sowie für Anlagen ohne ständige Fachbetreuung. Bei Über- oder Unterschreiten definierter Grenzwerte erfolgt eine automatische Abschaltung. Die aktuellen Ist-Werte werden in der Kompressorsteuerung B-CONTROL angezeigt.
Ölstandsüberwachung
Wird die Min-Markierung des Ölstands erreicht, erscheint eine Warnmeldung in der Steuerung. Diese Option ist besonders für den Dauerbetrieb empfehlenswert und erhöht die Betriebssicherheit der Kompressoranlage durch frühzeitige Information über kritische Füllstände.
B-CLOUD & B-APP
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit.
Filtersystem
Je nach Anlagentyp können die Kompressoren optional mit dem integrierbaren Aufbereitungssystem P 61 oder P 81 ausgestattet werden. Damit lassen sich reine Luft- und Gasqualitäten gemäß ISO 8573-1 zuverlässig erreichen.
Partikelfilter
In Kombination mit den Aufbereitungssystemen P 41, P 61 und P 81 ist optional ein integrierter Partikelfilter erhältlich.
Zwischendruckmanometer
Analoge Manometer werden an geeigneten Stellen der Kompressoranlage montiert und ermöglichen eine einfache Kontrolle von Betriebsdrücken. Sie unterstützen die Diagnose und erleichtern Wartungsarbeiten an der Anlage.
Abluftschacht
Für die Installation in Containern oder Betriebsräumen stehen zwei Abluftschachtvarianten zur Verfügung: ohne Lüftungsklappen zur vertikalen Ableitung der Kühlluft und mit Klappen für temperaturgesteuerte Abluftführung in den Raum oder ins Freie. Beide Varianten sind nur in Verbindung mit der Super Silent-Verkleidung an einen Abluftkanal anschließbar.
-
Downloads
-
Häufig gestellte Fragen
Warum ist BAUER der richtige Partner für industrielle Kompressorlösungen?
-
End-to-End-Systemkompetenz aus einer Hand: BAUER deckt den gesamten Prozess ab: Verdichtung, Luft- und Gasaufbereitung, Qualitätsüberwachung sowie revisionssichere Dokumentation – vollständig integriert und aus einer Hand.
-
Reichhaltigstes Options- und Zubehörprogramm: BAUER bietet das breiteste Options- und Zubehörportfolio der Branche – exakt auf jede Anwendung abgestimmt, ohne Sonderkonstruktionen.
-
Umfassendstes Luft- und Gasaufbereitungsportfolio: Von Abscheidern über Regenerations- und Adsorptionstrockner bis zu Kältetrocknern deckt BAUER alle Reinheitsanforderungen für Luft und Gase gemäß DIN ISO 8573-1 ab.
-
Globale Marktführerschaft & Servicekompetenz: BAUER ist im Hoch- und Mitteldruckbereich in nahezu allen Segmenten weltweiter Marktstandard – mit 70 % Marktanteil in der Atemluftversorgung und einer unangefochten führenden Stellung in industriellen Anwendungen, unterstützt durch ein globales Service-Netzwerk.
Wofür wird die HTA Baureihe eingesetzt?
Die HTA Baureihe wird zur Hochdruckverdichtung von Wasserstoff eingesetzt, wenn dieser zuverlässig auf Enddrücke von bis zu 350 bar verdichtet werden muss. Typische Einsatzbereiche sind industrielle Wasserstoffsysteme, Wasserstoffinfrastrukturen sowie Anwendungen mit kontinuierlichem Bedarf an komprimiertem Wasserstoff.
Welche Leistungsbereiche deckt die HTA Baureihe ab?
Die HTA Wasserstoffkompressoren erreichen Enddrücke von bis zu 350 bar. Die effektiven Liefermengen liegen je nach Ausführung zwischen etwa 90 und 580 l/min bei Motorleistungen von 3 bis 16 kW und eignen sich für kompakte bis leistungsstarke Anwendungen.
Was zeichnet das technische Konzept der HTA Baureihe aus?
Die HTA Baureihe basiert auf der bewährten VERTICUS-Plattform und wurde speziell für die Wasserstoffverdichtung entwickelt. Die Anlagen sind luftgekühlt, mehrstufig aufgebaut und für einen zuverlässigen Dauerbetrieb ausgelegt. Die kompakte, anschlussfertige Bauweise ermöglicht eine einfache Integration in bestehende Systeme.
Wie werden die HTA Kompressoren gesteuert und überwacht?
Die Kompressoren sind mit der Steuerung B-CONTROL III ausgestattet. Diese ermöglicht die zuverlässige Steuerung und Überwachung aller relevanten Betriebsparameter. Das 7-Zoll-Touchdisplay sowie Schnittstellen wie OPC UA, Modbus und CAN-Bus ermöglichen eine einfache Integration in bestehende Anlagen- und Leitsysteme.
Wie wartungsfreundlich ist die HTA Baureihe?
Die HTA Kompressoren sind auf lange Wartungsintervalle und einen wartungsarmen Betrieb ausgelegt. Der selbstspannende Keilriemenantrieb reduziert den Serviceaufwand, während die servicefreundliche Bauweise einen schnellen Zugriff auf alle relevanten Komponenten ermöglicht.
Welche Vorteile bietet die HTA Baureihe im täglichen Betrieb?
Die HTA Baureihe kombiniert kompakte Bauweise, hohe Effizienz und geringe Geräuschentwicklung durch die Super-Silent-Verkleidung. Dadurch eignet sie sich besonders für industrielle Anwendungen, bei denen zuverlässiger Dauerbetrieb, hohe Verfügbarkeit und ein angenehmes Arbeitsumfeld gefordert sind.
