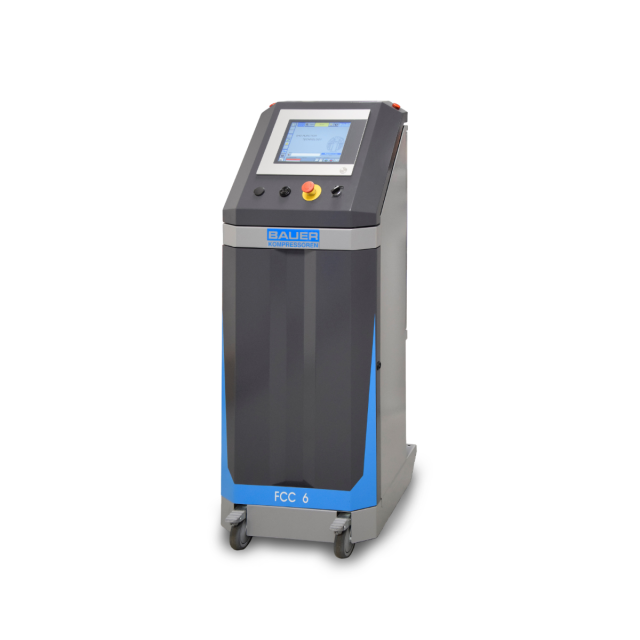

FCC 6 Steuerpult
Hochdruck Steuerpult für die Gasinjektionstechnik und andere industrielle Anwendungen
- 1 bis 8 Ventile
- 5 bis 400 bar
- 3 verfügbare Optionen
Anfrage Produkt
- SKU
- Steuerpult
Auf Lager
Technische Daten
FCC 6 für Luft, Stickstoff und inerte Gase
| Typenbezeichnung | Druckbereich | Anzahl Ventile | Nettogewicht ca. | Abmessungen | Schnittstelle |
|---|---|---|---|---|---|
| bar | kg | cm | |||
| FCC 6 | 5 - 400 | 1, 2, 4, 6 oder 8 | 77 - 110 | 49 x 52 x 140 | Euromap 62, OPC-UA |
-
Details & Eigenschaften
Die sechste Generation des BAUER Steuerpultes steht für eine besonders benutzerfreundliche und intuitive Bedienung in der Gasinnendrucktechnik und wurde speziell für die hohen Anforderungen moderner Kunststoffverarbeitung entwickelt. Das Steuerpult gewährleistet stabile und konstante Prozessbedingungen. Durch das präzise geregelte Druckprofil des unter hohem Druck in die Kunststoffschmelze eingespritzten Stickstoffs wird ein gleichbleibend reproduzierbarer Hohlraumquerschnitt im Kunststoffbauteil erzielt.

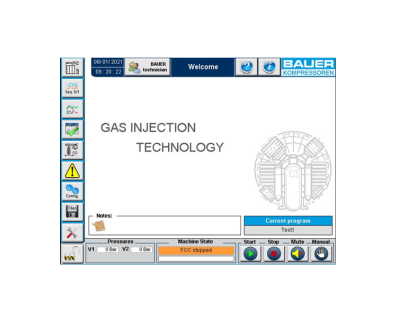

Smarte Steuerung
Das FCC 6 ist mit einer leistungsstarken Steuerung ausgestattet, die eine präzise und vollständig digitale Regelung aller Prozessparameter ermöglicht. Der 10,4-Zoll-Touchscreen sorgt dabei für eine intuitive, übersichtliche und sichere Bedienung:
- Passwortschutz mit drei Benutzerebenen
- Druck- und Zeitstufen in sieben Schritten mit Rampenregelung
- Automatischer Reinigungszyklus mit Erkennung verstopfter Injektoren
- Leckageerkennung
- Inertisierungsschritt vor der Kunststoffinjektion (OXIPURGE)
- Automatische Kalibrierung auf Basis der Ventilreaktionszeit
- Integration in Industrie-4.0-Umgebungen über OPC-UA
Kompressorsteuerung B-CONTROL SMART
Die B-CONTROL SMART ist eine leistungsstarke Kompressorsteuerung mit erweitertem Funktionsumfang, viel Speicher und IoT-Konnektivität via B-CLOUD. Sie unterstützt den Verbundbetrieb und bietet hohe Performance für anspruchsvolle Anwendungen. Wahlweise mit 3,5" Farbdisplay oder 7" Touchscreen ermöglicht sie intuitive Bedienung und sicheren Fernzugriff – eine zukunftssichere Lösung.

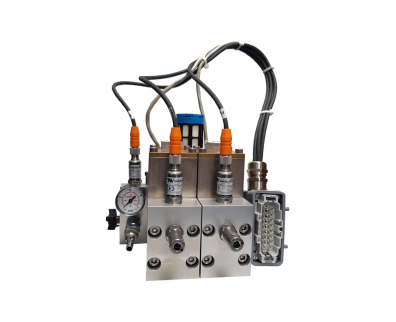

Hochpräzises Proportionalventil
Das seit mehr als 25 Jahren bewährte Proportionalventil-Design gewährleistet außergewöhnliche Zuverlässigkeit und Stabilität:
- Integrierte Einlass- und Auslassfilter 25 µm
- Schnellkupplungen
- Einlass-Entlüftungsventil und Manometer
- Genauigkeit ± 1,25 %
- Betriebsbereich von 5 bis 400 bar
- Einfach zu ersetzender Wartungssatz
Kompressorblock
Das Herzstück des Kompressors ist der Hochdruckkompressorblock. Dank plateaugehonter Zylinder und effizientem Kühlsystem eignet er sich für zahlreiche Anwendungen. Der Ölwechsel gelingt leicht über gut erreichbare Einfüll- und Ablassstellen, während ein Peilstab die einfache Kontrolle des Ölstands ermöglicht. Lange Wechselintervalle und verschleißarme Kolbenringe tragen zur Senkung der Betriebskosten bei.
Optionen
Sequentielle Steuerung
Die sequenzielle Ansteuerung erweitert das FCC 6 um einen zusätzlichen Anschluss auf der Rückseite, über den bis zu vier Ventile einer Hydraulikeinheit gesteuert werden können. Dadurch lassen sich Formkomponenten wie beispielsweise das Öffnen oder Schließen von Materialreservoirs direkt über das Steuerpult bedienen.

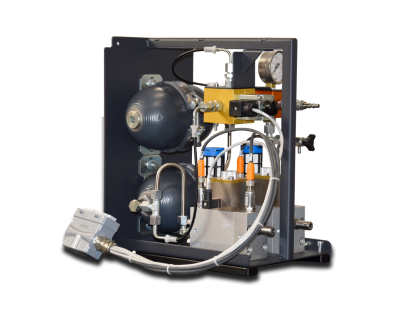

Integriertes Volumenmanagement
Jedes Ventil wird aus einem eigenen, unabhängigen Stickstoffspeichervolumen versorgt. Das System ermittelt kontinuierlich die Druckänderungen und ermöglicht so eine präzise Kontrolle des Gasverbrauchs pro Bauteil. Dies schafft optimale Voraussetzungen für eine effiziente Prozess- und Verbrauchsoptimierung.
2 IMM (Kommunikation mit zwei Spritzgießmaschinen)
Diese Option erweitert das System um eine zweite Kommunikationsschnittstelle (Dual Euromap 62) und ermöglicht die gleichzeitige Anbindung von zwei Spritzgießmaschinen. Die Ventile werden symmetrisch den Maschinen IMM1 und IMM2 zugeordnet. Dadurch lassen sich Investitionskosten reduzieren, insbesondere wenn beide Spritzgießmaschinen räumlich nahe beieinander installiert sind.
2 IMM (Kommunikation mit zwei Spritzgießmaschinen)
Diese Option erweitert das System um eine zweite Kommunikationsschnittstelle (Dual Euromap 62) und ermöglicht die gleichzeitige Anbindung von zwei Spritzgießmaschinen. Die Ventile werden symmetrisch den Maschinen IMM1 und IMM2 zugeordnet. Dadurch lassen sich Investitionskosten reduzieren, insbesondere wenn beide Spritzgießmaschinen räumlich nahe beieinander installiert sind.
-
