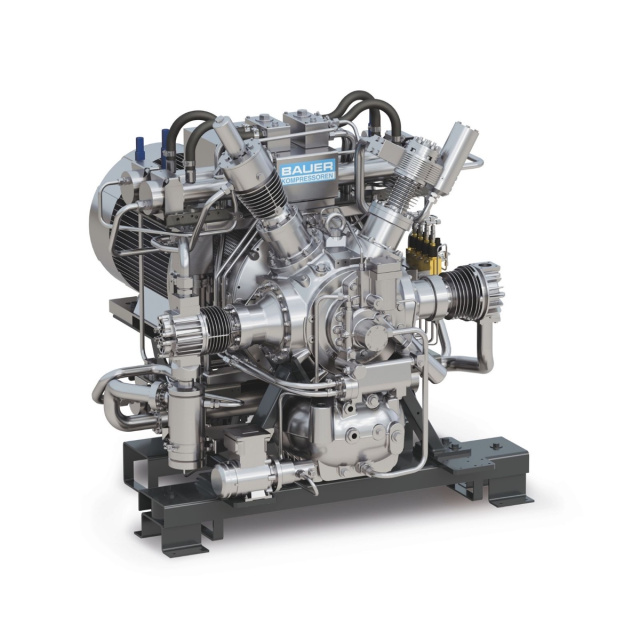

CTA26 Mitteldruck Baureihe
Wassergekühlter Mitteldruckkompressor für Biomethan-Einspeisung
- Für die Innenaufstellung in vorhandener Infrastruktur
- Modular kombinierbar mit allen BAUER Produkten
- Kompakte Bauweise für enge Räume
- Maximale Betriebssicherheit und Langlebigkeit
Anfrage Produkt
- SKU
- CTA26-MD
Auf Lager
Qualität & Innovation
Zuverlässige Kompressoren für Hochdruck- und Mitteldruckanwendungen
Die CTA Baureihe wurde für den Dauerbetrieb unter hoher Last entwickelt. Sie liefert auch bei kontinuierlichem Einsatz eine konstant stabile Leistung. Die robuste Konstruktion reduziert Ausfallzeiten und sorgt für hohe Betriebssicherheit – auch unter anspruchsvollen Bedingungen.
Schlüsselfertige, individuell konfigurierbare Kompressorsysteme
Unsere modular aufgebauten Hochdruck- und Mitteldruck-Kompressoren für (Bio-)Methan lassen sich exakt an Ihre Prozessanforderungen anpassen. Als schlüsselfertige Komplettsysteme sind sie sofort einsatzbereit und lassen sich zuverlässig in bestehende Anlagen integrieren.
Gasdichtes Kurbelgehäuse für Hochdruck-Booster (Booster GIB)
Das bionisch geformte Kurbelgehäuse ist druckfest, vollständig gasdicht und für hohe Vordrücke ausgelegt. Es verhindert Leckagen, reduziert mechanische Belastungen und sorgt für einen sicheren, langlebigen Hochdruckbetrieb.
Schneller Service und zuverlässige Ersatzteilversorgung
Unser Servicekonzept stellt sicher, dass Ihre Kompressoranlage dauerhaft verfügbar bleibt. Mit Original-Ersatzteilen, kurzen Lieferzeiten und geschulten Technikern minimieren wir Stillstandzeiten und sichern den langfristigen Betrieb Ihrer Anlage.
Technische Daten
CNG-/Biogas-Kompressoren
| Typenbezeichnung | Ansaugdruck | Fördervolumenstrom ¹ | Betriebsdruck | Anzahl Stufen | Drehzahl ca. | Motorleistung | ||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min | max | |||||
| barg | barg | m³/h | m³/h | bar | U/min | kW | ||
| Mitteldruckanlagen | ||||||||
| CTA 26.7 | 4 | 10 | 402 | 887 | Abhängig vom Vordruck | 2 | 1485 | 132 |
¹ Fördervolumenstrom bezogen auf 1 barg, 0 °C Gastemperatur am Einlass und 20 °C am Auslass, gemessen am Kompressoreintritt, gemäß ISO 1217; Toleranz: +/- 5 %
-
Details & Eigenschaften
Die Einspeiseverdichteranlagen von BAUER ermöglichen die gezielte Einspeisung von aufbereitetem Biomethan in bestehende Versorgungsinfrastrukturen mit Druckstufen ab PN 10. Die Baureihe CTA 26 bietet einen variablen Ausgangsdruck, der flexibel an unterschiedliche Netzanwendungen angepasst werden kann. Der typische Lieferumfang umfasst den Verdichter, die elektrische Steuerung sowie das komplette Hochdrucksystem.
Kompressorsteuerung
Die B-CONTROL III von BAUER regelt und überwacht alle Funktionen der Erdgastankstelle – vom Gaseintritt bis zur Fülleinrichtung. Serienmäßig enthalten sind die Überwachung und Regelung von Verbundsystemen mit bis zu vier Verdichtern, automatische Kompressordatenüberwachung, Wartungsmanagement und internetfähige Fernwartung.
Die Steuerung bietet zudem praktische Zusatzfunktionen: erweiterte Sprachauswahl, Volltext-Anzeige und gängige Schnittstellen wie OPC UA, Modbus, CAN-Bus oder Profibus. Der Schaltschrank mit Leistungsteil und SPS-Einheit wird im Ex-freien Bereich installiert.
Kompressorblock
Die Kompressorblöcke der Erdgasbaureihe sind speziell für CNG-Anwendungen entwickelt. Sie erfüllen internationale Sicherheitsstandards und überzeugen durch hohe Energieeffizienz und Zuverlässigkeit – selbst unter härtesten Bedingungen.
Plasmanitrierte und gehonte Zylinder plus speziell behandelte Kolbenringe für geringeren Ölverbrauch und längere Serviceintervalle.
Gezielte Kühlung von Zwischen- und Nachkühlern sowie Ventilköpfen für maximale Lebensdauer.
Optionen
Filtersystem
Das Hochdruck-Gasaufbereitungssystem (Hochdruckfilter) wird druckseitig nach dem Verdichter installiert und entfernt zuverlässig überschüssige Feuchtigkeit sowie mögliche Öleinträge aus dem Erdgas.
Mit jahrzehntelanger Erfahrung in der Luft- und Gasaufbereitung garantiert BAUER höchste Qualität – für sicheres, optimal aufbereitetes Erdgas im Tankprozess und auf der Straße.
TÜV-Abnahme
Bei der werkseitigen technischen Teilabnahmeprüfung werden durch den TÜV umfassende Druck- und Sicherheitsprüfungen sowie eine Prüfung der elektrischen Ausrüstung durchgeführt. -
