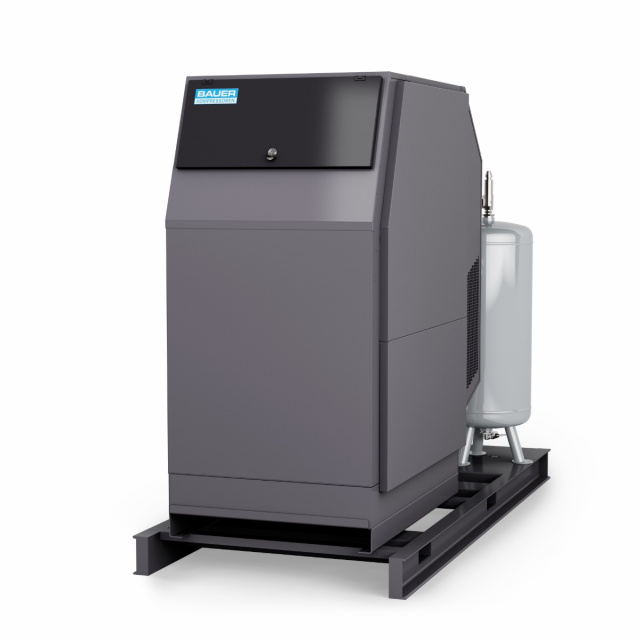

CTA15 Baureihe
Luftgekühlter Hochdruckkompressor für Bio-CNG
- Für die Innenaufstellung in vorhandener Infrastruktur
- Modular kombinierbar mit allen BAUER Betankungseinrichtungen
- Kompakte Bauweise für enge Räume
- Maximale Betriebssicherheit und Langlebigkeit
Anfrage Produkt
- SKU
- CTA15
Auf Lager
Qualität & Innovation
Zuverlässige Kompressoren für Hochdruck- und Mitteldruckanwendungen
Die CTA Baureihe wurde für den Dauerbetrieb unter hoher Last entwickelt. Sie liefert auch bei kontinuierlichem Einsatz eine konstant stabile Leistung. Die robuste Konstruktion reduziert Ausfallzeiten und sorgt für hohe Betriebssicherheit – auch unter anspruchsvollen Bedingungen.
Schlüsselfertige, individuell konfigurierbare Kompressorsysteme
Unsere modular aufgebauten Hochdruck- und Mitteldruck-Kompressoren für (Bio-)Methan lassen sich exakt an Ihre Prozessanforderungen anpassen. Als schlüsselfertige Komplettsysteme sind sie sofort einsatzbereit und lassen sich zuverlässig in bestehende Anlagen integrieren.
Schneller Service und zuverlässige Ersatzteilversorgung
Unser Servicekonzept stellt sicher, dass Ihre Kompressoranlage dauerhaft verfügbar bleibt. Mit Original-Ersatzteilen, kurzen Lieferzeiten und geschulten Technikern minimieren wir Stillstandzeiten und sichern den langfristigen Betrieb Ihrer Anlage.
Technische Daten
CNG-/Biogas-Kompressoren
| Typenbezeichnung | Ansaugdruck | Fördervolumenstrom ¹ | Betriebsdruck | Anzahl Stufen | Drehzahl ca. | Motorleistung | ||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min | max | |||||
| barg | barg | m³/h | m³/h | bar | U/min | kW | ||
| Hochdruckanlagen | ||||||||
| CTA 15.2-16 | 0,05 | 0,3 | 35 | 43 | 300 | 4 | 1450 | 16 |
| CTA 15.4-16 | 2 | 4 | 30 | 51 | 300 | 3 | 1450 | 16 |
¹ Fördervolumenstrom bezogen auf 1 barg, 0 °C Gastemperatur am Einlass und 20 °C am Auslass, gemessen am Kompressoreintritt, gemäß ISO 1217; Toleranz: +/- 5 %
-
Details & Eigenschaften
Die CTA 15 Baureihe basiert auf den bewährten CS-Kompressortypen und überzeugt durch moderne Technologie, hohe Sicherheitsstandards und kompakte Bauweise. Die hochdruckseitige Trocknung mit Drucktaupunktüberwachung ist vollständig integriert. Dank modularem Aufbau lassen sich unterschiedliche Tagesleistungen realisieren. Verdichter, Speichersysteme und Betankungseinrichtungen sind flexibel kombinierbar. BAUER Qualität steht für dauerhafte Verfügbarkeit und robuste Systemstabilität.
Kompressorsteuerung
Die B-CONTROL III von BAUER regelt und überwacht alle Funktionen der Erdgastankstelle – vom Gaseintritt bis zur Fülleinrichtung. Serienmäßig enthalten sind die Überwachung und Regelung von Verbundsystemen mit bis zu vier Verdichtern, automatische Kompressordatenüberwachung, Wartungsmanagement und internetfähige Fernwartung.
Die Steuerung bietet zudem praktische Zusatzfunktionen: erweiterte Sprachauswahl, Volltext-Anzeige und gängige Schnittstellen wie OPC UA, Modbus, CAN-Bus oder Profibus. Der Schaltschrank mit Leistungsteil und SPS-Einheit wird im Ex-freien Bereich installiert.
Kompressorblock
Die Kompressorblöcke der Erdgasbaureihe sind speziell für CNG-Anwendungen entwickelt. Sie erfüllen internationale Sicherheitsstandards und überzeugen durch hohe Energieeffizienz und Zuverlässigkeit – selbst unter härtesten Bedingungen.
Plasmanitrierte und gehonte Zylinder plus speziell behandelte Kolbenringe für geringeren Ölverbrauch und längere Serviceintervalle.
Gezielte Kühlung von Zwischen- und Nachkühlern sowie Ventilköpfen für maximale Lebensdauer.
Filtersystem
Das Hochdruck-Gasaufbereitungssystem (Hochdruckfilter) wird druckseitig nach dem Verdichter installiert und entfernt zuverlässig überschüssige Feuchtigkeit sowie mögliche Öleinträge aus dem Erdgas.
Mit jahrzehntelanger Erfahrung in der Luft- und Gasaufbereitung garantiert BAUER höchste Qualität – für sicheres, optimal aufbereitetes Erdgas im Tankprozess und auf der Straße.
Optionen
Speichersysteme (1-Bank oder 3-Bank)
Die aus speziellen Hochdruck-Einzelbehältern aufgebauten Speichersysteme sind skalierbar, modular aufgebaut und für die Innen- und Außenaufstellung geeignet. Sie können sowohl im Anlagengebäude/-Container integriert als auch in einer separaten Einhausung ausgeführt werden.
Die Standardkapazität beträgt 10 – 42 Hochdruckspeicherflaschen pro Speichermodul. Jede Flasche bietet 80 Liter Füllvolumen. So können Kapazitäten von 263 bis 1107 m³ Erdgas bei 300 bar erreicht werden.
Füll- und Betankungssteuerung
Sie regelt die prioritäre Befüllung des Hochdruckspeichers sowie – beim Betankungsvorgang – die sequenzielle Gasentnahme aus dem Hochdruckspeicher. Je nach Anwendungsfall kann die Steuerung für einen Speicherdruck von 300 oder 250 bar ausgelegt werden. Eine oder mehrere Fülllinien werden damit gesteuert.
Da die Füll- und Betankungssteuerung in die übergeordneten BAUER-Kontrolleinheit integriert ist, ist eine optimale Abstimmung zwischen den einzelnen Hauptfunktionen des gesamten Systems sichergestellt. Für höchste Effizienz und uneingeschränkte Sicherheit.
Zapfstelle / Zapfsäule
Diese Abgabeeinrichtung dient der Betriebshofbetankung oder wird für öffentliche Tankstellen genutzt. Sie kann mit eichfähiger Durchflussmesseinrichtung, Anzeige der abgegebenen Betankungsmenge in kg oder m³, Angabe des spezifischen Gaspreises sowie des Gesamtpreises in der gewünschten Währung ausgeführt werden. Der Füllprozess wird durch die Füll- und Betankungssteuerung geregelt.
Dank der Integration in die BAUER-Gesamtsteuerung ist eine optimale Betankung bei kurzen Füllzeiten vereint mit maximal zulässiger Füllmenge, unter Berücksichtigung höchster Sicherheitsaspekte gewährleistet. Die Einbindung in bestehende Kassensysteme ist zudem jederzeit möglich.
Filtersystem
Das Hochdruck-Gasaufbereitungssystem (Hochdruckfilter) ist druckseitig nach dem Verdichter installiert. Seine Hauptfunktion ist es, die überschüssige Feuchte und mögliche Öleinträge aus dem Erdgas sicher zu entfernen.
Dieses effiziente Hochdruck-Gasaufbereitungssystem hat insbesondere folgende Vorteile:
• Entfernung eines möglichen Öleintrags, sogar Aerosole, bis zu 10 ppm
• Effizientere Entfernung der Gasfeuchte als bei eingangsseitiger Gastrocknung.
• Drucktaupunktüberwachung
• Längere Filterstandzeit
BAUER ist seit Jahren auf dem Gebiet der Luftaufbereitung weltweit führend. Einzigartiges Know-how auf höchstem Niveau, das wir Ihnen selbstverständlich auch im Produktbereich Erdgas bieten, denn einwandfrei aufbereitetes Erdgas ist für den Betankungsprozess und die Fahrzeugsicherheit unabdingbare Voraussetzung.Tanktdatenerfassung
Tankautomaten sind moderne, zuverlässige Systeme zur automatisierten Kraftstoffabgabe und -abrechnung. Sie werden vor allem an Tankstellen, in Fuhrparks oder bei Betriebstankstellen eingesetzt und ermöglichen eine sichere, bargeldlose Bedienung rund um die Uhr.
Die Automaten unterstützen verschiedene Identifikations- und Zahlungsmöglichkeiten, wie Chipkarten, PIN-Codes oder kontaktlose Medien, und sorgen so für Transparenz und Kontrolle beim Tankvorgang. Dank robuster Bauweise, intuitiver Bedienoberflächen und flexibler Softwarelösungen bieten Tankautomaten eine effiziente Lösung für Unternehmen und Betreiber, die ihre Tankprozesse digitalisieren und optimieren möchten.
TÜV-Abnahme
Bei der werkseitigen technischen Teilabnahmeprüfung werden durch den TÜV umfassende Druck- und Sicherheitsprüfungen sowie eine Prüfung der elektrischen Ausrüstung durchgeführt.
-
