CS23 Baureihe
Luft- oder Wasergekühlter Hochdruckkompressor für Bio-CNG
- Hohe Tagesleistung: Für mehr als 200 Pkw oder 20 Lkw pro Tag
- Zwei platzsparende Varianten für jede Infrastruktur
- Modular erweiterbar bei wachsendem Bedarf
- Hochdruckseitige Trocknung mit Drucktaupunktüberwachung
- Maximale Betriebssicherheit und Langlebigkeit
Anfrage Produkt
- SKU
- CS23
Auf Lager
Qualität & Innovation
Zuverlässige Kompressoren für den Dauerbetrieb
Die CS Baureihe wurde für den kontinuierlichen Einsatz unter hoher Last entwickelt. Auch im Dauerbetrieb liefern die Kompressoren eine konstante und stabile Leistung. Die robuste Bauweise reduziert Ausfallzeiten und sorgt für hohe Betriebssicherheit.
Modular aufgebaut und individuell konfigurierbar
Dank des modularen Aufbaus und eines umfangreichen Zubehörprogramms lässt sich die CS Baureihe exakt an Ihre Anforderungen anpassen. Leistung, Ausstattung und Einsatzbereich können flexibel auf Branche, Prozess und Betriebsbedingungen abgestimmt werden. Das System bleibt jederzeit erweiterbar und damit langfristig investitionssicher.
Gasdichtes Kurbelgehäuse für Hochdruck-Booster (Booster GIB)
Das bionisch geformte Kurbelgehäuse ist druckfest, vollständig gasdicht und für hohe Vordrücke ausgelegt. Es verhindert Leckagen, reduziert mechanische Belastungen und gewährleistet einen sicheren, langlebigen Hochdruckbetrieb.
Schneller Service und zuverlässige Ersatzteilversorgung
Unser Servicekonzept sorgt dafür, dass Ihre Kompressoranlage dauerhaft verfügbar bleibt. Mit Original-Ersatzteilen, kurzen Lieferzeiten und geschulten Servicetechnikern minimieren wir Stillstandzeiten und sichern den zuverlässigen Betrieb Ihrer Anlage.
Technische Daten
CNG-/Biogas-Kompressoren
| Typenbezeichnung | Ansaugdruck | Fördervolumenstrom ¹ | Betriebsdruck | Anzahl Stufen | Drehzahl ca. | Motorleistung | ||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min | max | |||||
| barg | barg | m³/h | m³/h | bar | U/min | kW | ||
| Hochdruckanlagen | ||||||||
| CTA 23.0-37 | 0,05 | 0,3 | 86 | 106 | 300 | 4 | 1200 | 37 |
| CTA 23.2-37 | 0,05 | 1 | 62 | 118 | 300 | 4 | 1200 | 37 |
| CTA 23.10-37 | 2 | 4,5 | 79 | 146 | 300 | 4 | 1140 | 37 |
| CTA 23.12-37 | 4,5 | 10 | 97 | 195 | 300 | 4 | 1140 | 45 |
| CTA 23.13-37 | 8 | 14 | 123 | 206 | 300 | 4 | 1140 | 37 |
¹ Fördervolumenstrom bezogen auf 1 barg, 0 °C Gastemperatur am Einlass und 20 °C am Auslass, gemessen am Kompressoreintritt, gemäß ISO 1217; Toleranz: +/- 5 %
-
Details & Eigenschaften

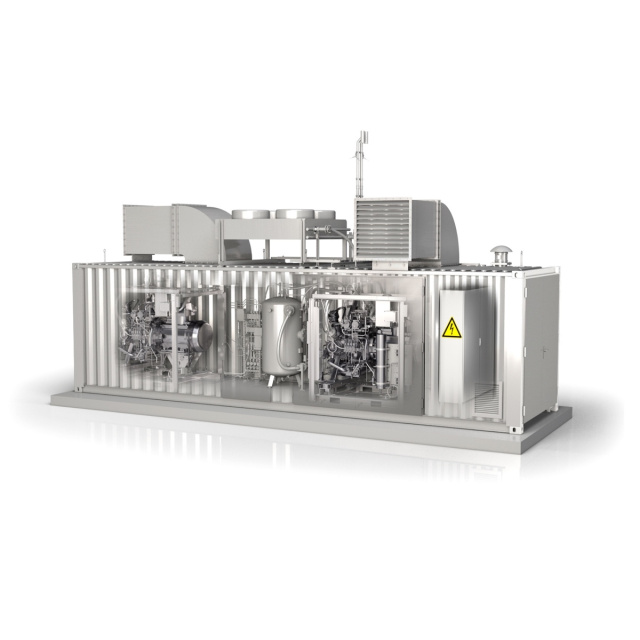

Die CS 23 Baureihe ist eine platzsparende, leistungsstarke Lösung für große öffentliche Tankstellen mit über 200 Pkw oder 20 Lkw pro Tag. Sie kombiniert modularen Aufbau mit schalldämmender und wettergeschützter Einhausung aus Beton oder Stahl. In der Grundausstattung mit einem Verdichter und Speichersystem versehen, lässt sich die Anlage bei Bedarf um einen zweiten Verdichter und ein weiteres Speichermodul erweitern. Hochdruckseitige Trocknung und Drucktaupunktüberwachung erhöhen die Betriebssicherheit. Die robuste Ausführung sichert Zuverlässigkeit unter Dauerbelastung. Ersatzteile sind weltweit über 25 Jahre verfügbar.
Kompressorsteuerung
Die B-CONTROL III von BAUER regelt und überwacht alle Funktionen der Erdgastankstelle – vom Gaseintritt bis zur Fülleinrichtung. Serienmäßig enthalten sind die Überwachung und Regelung von Verbundsystemen mit bis zu vier Verdichtern, automatische Kompressordatenüberwachung, Wartungsmanagement und internetfähige Fernwartung.
Die Steuerung bietet zudem praktische Zusatzfunktionen: erweiterte Sprachauswahl, Volltext-Anzeige und gängige Schnittstellen wie OPC UA, Modbus, CAN-Bus oder Profibus. Der Schaltschrank mit Leistungsteil und SPS-Einheit wird im Ex-freien Bereich installiert.
Kompressorblock
Die Kompressorblöcke der Erdgasbaureihe sind speziell für CNG-Anwendungen entwickelt. Sie erfüllen internationale Sicherheitsstandards und überzeugen durch hohe Energieeffizienz und Zuverlässigkeit – selbst unter härtesten Bedingungen.
Plasmanitrierte und gehonte Zylinder plus speziell behandelte Kolbenringe für geringeren Ölverbrauch und längere Serviceintervalle.
Gezielte Kühlung von Zwischen- und Nachkühlern sowie Ventilköpfen für maximale Lebensdauer.
Container
Unsere Anlagen sind vollständig in schalldämmende und wettergeschützte Stahleinhausungen integriert. Wir setzen Container in den Größen 20, 30 und 34 Fuß ein.
Sie bieten zuverlässigen Schutz selbst unter extremen Umgebungsbedingungen und ermöglichen dank integrierter Lüftungs- und Heizsysteme einen sicheren Betrieb in Temperaturbereichen von –20 °C bis +40 °C.
Optionen
Speichersysteme (1-Bank oder 3-Bank)
Die aus speziellen Hochdruck-Einzelbehältern aufgebauten Speichersysteme sind skalierbar, modular aufgebaut und für die Innen- und Außenaufstellung geeignet. Sie können sowohl im Anlagengebäude/-Container integriert als auch in einer separaten Einhausung ausgeführt werden.
Die Standardkapazität beträgt 10 – 42 Hochdruckspeicherflaschen pro Speichermodul. Jede Flasche bietet 80 Liter Füllvolumen. So können Kapazitäten von 263 bis 1107 m³ Erdgas bei 300 bar erreicht werden.
Füll- und Betankungssteuerung
Sie regelt die prioritäre Befüllung des Hochdruckspeichers sowie – beim Betankungsvorgang – die sequenzielle Gasentnahme aus dem Hochdruckspeicher. Je nach Anwendungsfall kann die Steuerung für einen Speicherdruck von 300 oder 250 bar ausgelegt werden. Eine oder mehrere Fülllinien werden damit gesteuert.
Da die Füll- und Betankungssteuerung in die übergeordneten BAUER-Kontrolleinheit integriert ist, ist eine optimale Abstimmung zwischen den einzelnen Hauptfunktionen des gesamten Systems sichergestellt. Für höchste Effizienz und uneingeschränkte Sicherheit.
Zapfstelle / Zapfsäule
Diese Abgabeeinrichtung dient der Betriebshofbetankung oder wird für öffentliche Tankstellen genutzt. Sie kann mit eichfähiger Durchflussmesseinrichtung, Anzeige der abgegebenen Betankungsmenge in kg oder m³, Angabe des spezifischen Gaspreises sowie des Gesamtpreises in der gewünschten Währung ausgeführt werden. Der Füllprozess wird durch die Füll- und Betankungssteuerung geregelt.
Dank der Integration in die BAUER-Gesamtsteuerung ist eine optimale Betankung bei kurzen Füllzeiten vereint mit maximal zulässiger Füllmenge, unter Berücksichtigung höchster Sicherheitsaspekte gewährleistet. Die Einbindung in bestehende Kassensysteme ist zudem jederzeit möglich.
Filtersystem
Mit der BAUER B-CLOUD und der B-APP behalten Anwender ihre Kompressoranlage jederzeit im Blick, auch aus der Ferne. Betriebsdaten, Wartungshinweise und Statusmeldungen werden in Echtzeit übertragen und visualisiert. Das erhöht die Transparenz, vereinfacht die Überwachung und unterstützt eine optimierte Wartungsplanung. Zudem stehen die gespeicherten Betriebsdaten in der B-CLOUD für eine spätere Auswertung und Optimierung der Anlagenfunktion bereit. Tanktdatenerfassung
Tankautomaten sind moderne, zuverlässige Systeme zur automatisierten Kraftstoffabgabe und -abrechnung. Sie werden vor allem an Tankstellen, in Fuhrparks oder bei Betriebstankstellen eingesetzt und ermöglichen eine sichere, bargeldlose Bedienung rund um die Uhr.
Die Automaten unterstützen verschiedene Identifikations- und Zahlungsmöglichkeiten, wie Chipkarten, PIN-Codes oder kontaktlose Medien, und sorgen so für Transparenz und Kontrolle beim Tankvorgang. Dank robuster Bauweise, intuitiver Bedienoberflächen und flexibler Softwarelösungen bieten Tankautomaten eine effiziente Lösung für Unternehmen und Betreiber, die ihre Tankprozesse digitalisieren und optimieren möchten.
TÜV-Abnahme
Bei der werkseitigen technischen Teilabnahmeprüfung werden durch den TÜV umfassende Druck- und Sicherheitsprüfungen sowie eine Prüfung der elektrischen Ausrüstung durchgeführt. -
Downloads
-

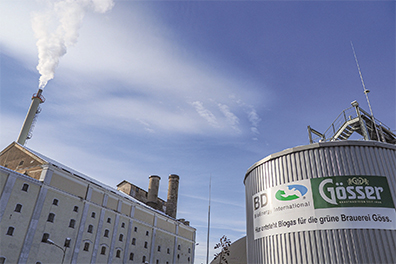

Biogasrückeinspeisung Leoben
