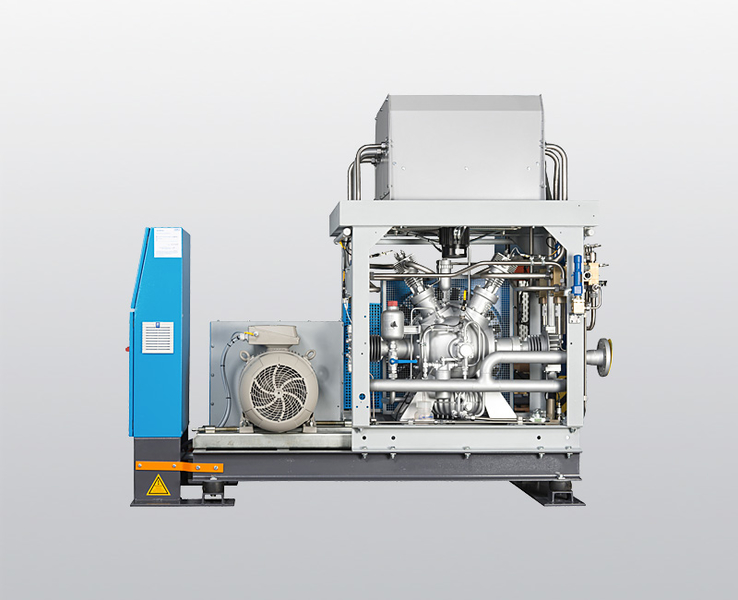

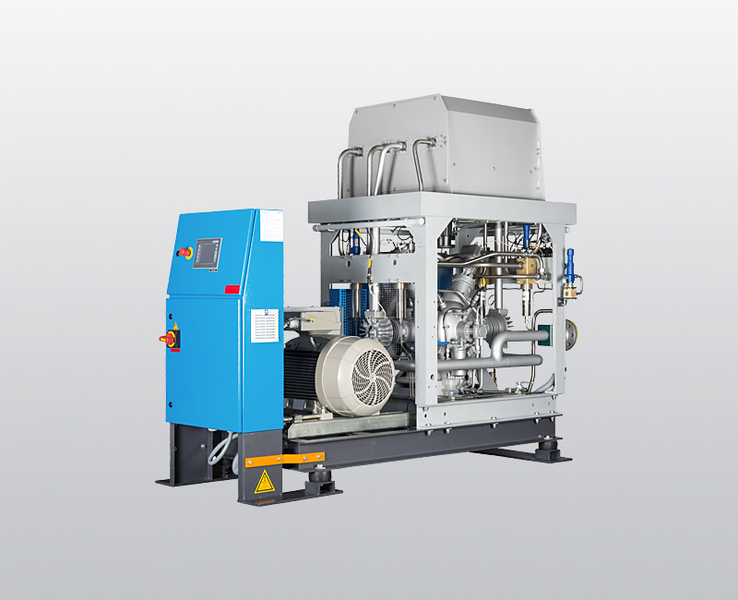

GIB 系列:用于压缩空气、氮气、氦气、氦氧混合气和氩气的风冷高压压缩机升压器 - 完美匹配最严苛的使用条件
适用于您的用途的最佳供给量:用于压缩空气、氮气、氦气和氩气
BK 23 – BK 52 系列压缩机机体:用于均匀地吸收内部的气体压力

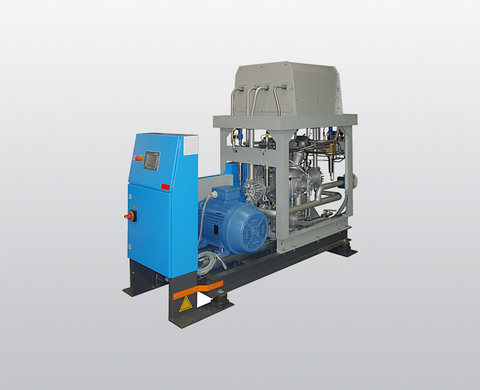

安装和保养费用低:风冷设备的一项重要优势

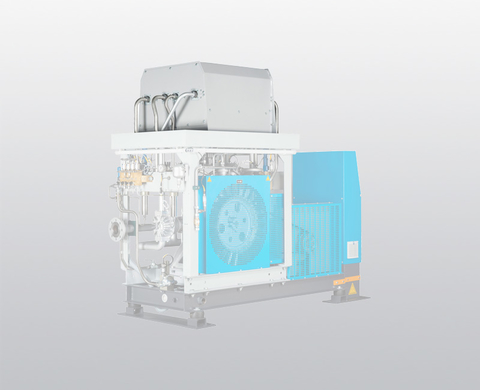

功率强劲的风冷系统:用于驱动功率最高 110 kW 的压缩机设备
BAUER KOMPRESSOREN GIB 系列风冷压缩机升压器的显著特点是配备耐压能力高达 16 巴的曲轴箱。这样可以在没有活塞漏气损失的情况下压缩至所需的终端压力。
带有大尺寸冷却器的功率强劲的风冷系统与大面积的气缸组合,可以保证最佳地冷却各个压缩级。
作为经济、耐用的系统解决方案,该款多级升压器为重型应用提供了丰富的可能性:例如作为升压器对来自压缩空气网的空气进行再压缩、作为氮气压缩机对来自生成器或存储器束的惰性气体进行压缩,或者作为气体压缩机对来自管道的甲烷或直接来自制备设备的生物气进行压缩。
根据您独特的需求和工业要求,BAUER KOMPRESSOREN 另外还为您量身定做可用的系统解决方案。
一点即可获得所有信息!
B-CONTROL MICRO 压缩机控制器
B-CONTROL MICRO 是一种现代化、易操作的压缩机控制器,带有彩色显示屏,可以控制和安全地监控所有基础功能。有关这方面的更多信息
压缩机机体
对于具有初压力的压缩机设备,BK 23 至 BK 52 系列缸体拥有一个用于均匀吸收内部气体压力的压力密封曲轴箱。 有关这方面的更多信息
配置
风冷系列产品的特点是曲轴箱可以耐抗最高 16 巴的压力。这样可以在没有损失的情况下压缩至所需的终端压力。 有关这方面的更多信息
B-CONTROL II
压缩机控制器 B-CONTROL II 是基础控制器 B-CONTROL MICRO 的扩展版本。 有关这方面的更多信息
设备配置
75 kW 以上功率的电机与 B-CONTROL 组合,用于经济地启动设备及有效地降低启动电流。可以选择通过变频器进行软启动。 有关这方面的更多信息
监控压力和温度
通过 B-CONTROL 控制器的附加模块监控所有压缩机的压力和温度。 有关这方面的更多信息
进气缓冲器容器
为了有效避免在进气区产生脉冲,在压缩机和前置气体网或调节装置之间集成有一个进气缓冲器容器。 有关这方面的更多信息
60 l 冷凝液收集系统
大容量 60 l冷凝液收集系统 用于集中收集压缩工作所产生的冷凝液(油水混合物)60 l 冷凝液收集系统 。 有关这方面的更多信息
冷凝液收集容器(惰性气体)
在压缩氦气和氩气时,会为冷凝液容器输送不含冷凝液的气体。 有关这方面的更多信息
存储系统
BAUER KOMPRESSOREN 的模块式高压存储系统是压缩机系统的理想补充。 有关这方面的更多信息
基本规格的供货范围
作为全套即可投入使用的压缩机设备。有关这方面的更多信息
型号 名称 | 有效的 供给量 ¹ | 进气 压力 | 关闭压力 最低 | 最高 ² | 最大安全阀 ² | 级 数量 | 转速 约 | 电机 功率 | 功率 消耗 ¹ | 净重约 | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
l/min | m³/h | cfm | bar | 巴 | 巴 | 巴 | U/min | kW | kW | kg | lbs | ||
GIB 23.10-37 3 | 1330 | 80 | 47 | 2 | 90 | 200 | 365 | 4 | 1140 | 37 | 21 | 1150 | 2535 |
1780 | 107 | 63 | 3 | 150 | 300 | 29 | |||||||
2220 | 133 | 78 | 4 | 200 | 350 | 36 | |||||||
2440 | 146 | 86 | 4.5 | 200 | 350 | 45 | 38 | ||||||
GIB 23.12-37 | 1700 | 102 | 60 | 4.5 | 90 | 200 | 365 | 4 | 1140 | 37 | 22 | 1150 | 2535 |
2100 | 128 | 74 | 6 | 150 | 300 | 30 | |||||||
2700 | 162 | 95 | 8 | 200 | 350 | 45 | 37 | ||||||
3300 | 198 | 116 | 10 | 200 | 350 | 43 | |||||||
GIB 23.13-37 3 | 2100 | 126 | 74 | 8 | 150 | 200 | 365 | 4 | 1140 | 37 | 20 | 1150 | 2535 |
2600 | 156 | 92 | 10 | 150 | 300 | 27 | |||||||
3000 | 180 | 106 | 12 | 200 | 350 | 32 | |||||||
3500 | 210 | 124 | 14 | 200 | 350 | 35 |
1 输送流量依据 ISO 1217,按照指定的框架条件在最高终端压力下的功率消耗量不同的环境条件会产生不同的功率数据。直接连接的设备:数值适用于 50 Hz。
2 关闭压力(终端压力传感器)
3 在一定条件下适用于氦气。需要与 BAUER 澄清。适用于与输入压力和终端压力有关的部分限制。
4 安全阀最大调节压力= 最高运行压力关闭压力较小。
供给量校正因数
氦气供给量 = 空气供给量 × 0.8
功率消耗量校正因数
氦气功率消耗量 = 空气功率消耗量 × 1.06
